модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

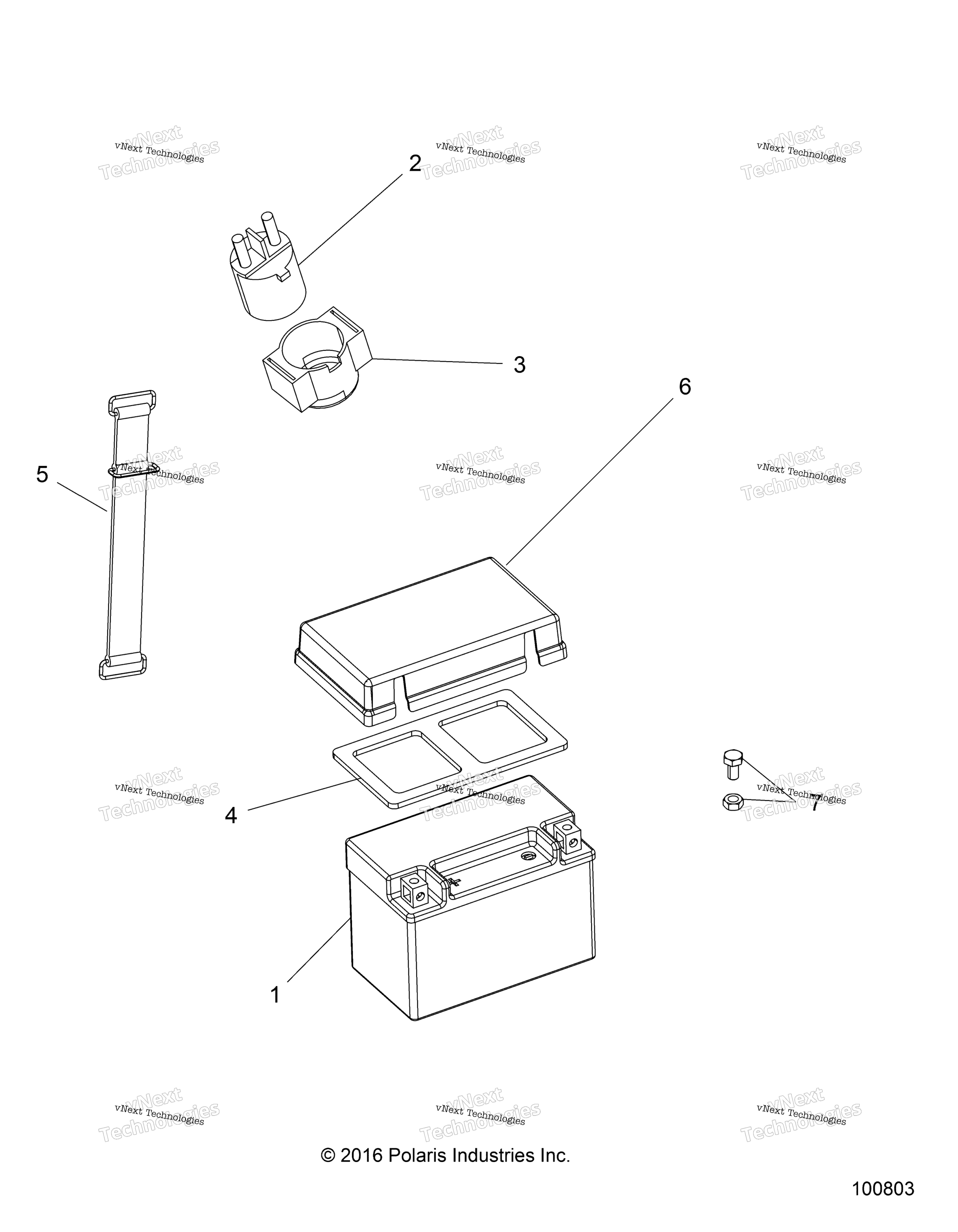

Схема электрооборудования, аккумулятора для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
12V YTX9-BS SEALED BATTERY art. 4010678
По запросу
2
SOLENOID STARTER [INCL. 3] art. 4016670
По запросу
3
BOOT-SOLENOID MNT art. 5416078
По запросу
4
BATTERY CAP GASKET art. 5416089
По запросу
5
BATTERY HOLD DOWN STRAP art. 5416090
По запросу
6
COVER-BATTERY art. 5453652
По запросу
7
BATTERY KIT BOLT art. 2202213
По запросу
