модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

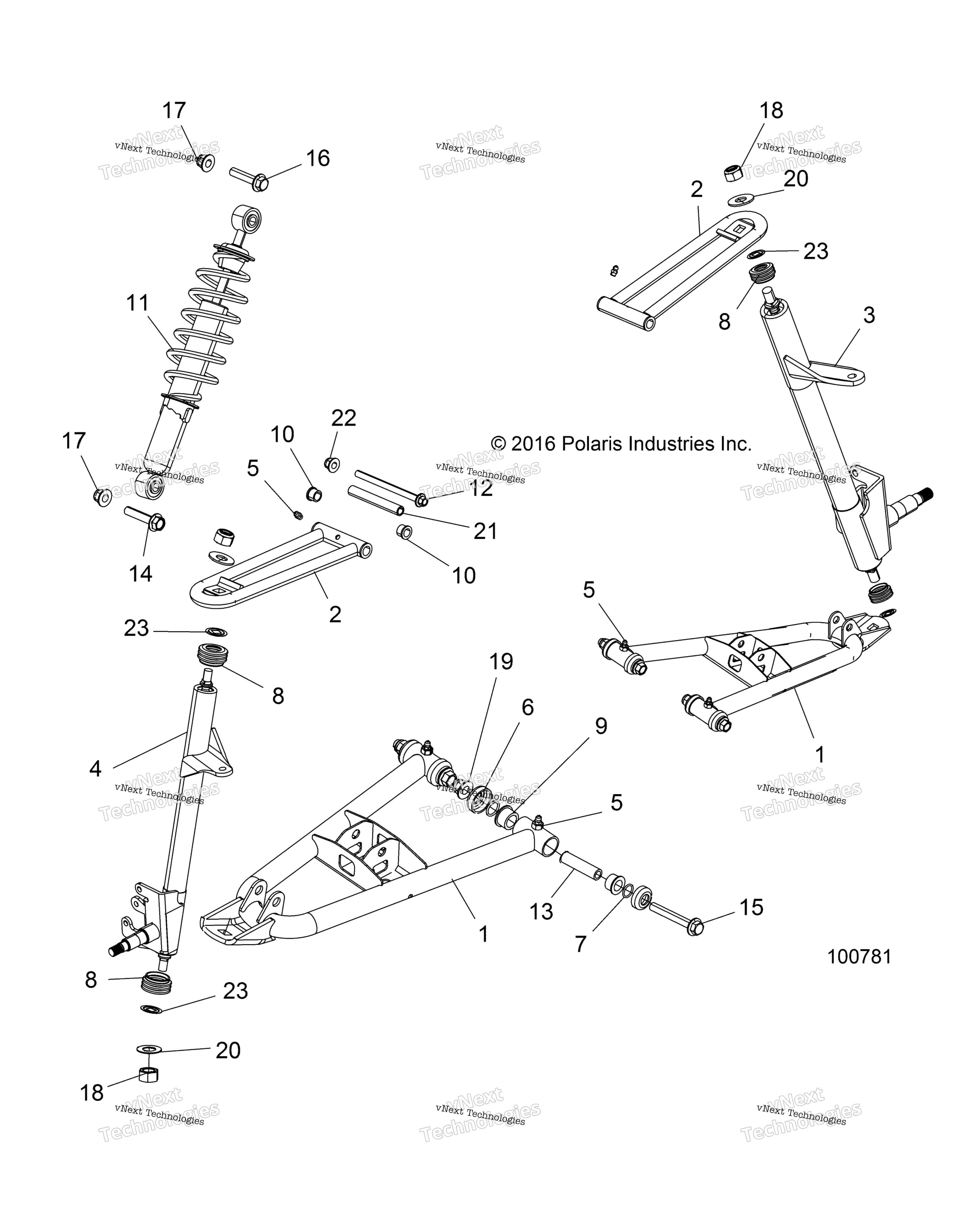

Схема подвески, передней для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
A-FRAME, LOWER, FRONT, MATTE BL art. 1543782-458
По запросу
2
A-FRAME KIT, FRONT, UPPER, MATT art. 1543783-458
По запросу
3
STEERING SPINDLE ASSEMBLY, LEFT art. 1824576-458
По запросу
4
STEERING SPINDLE ASSEMBLY, RIGH art. 1824577-458
По запросу
5
FITTING-LUB,M6X1-STR/1792-Y art. 7082290
По запросу
6
SUSPENSION ARM CAP, LOWER, DUST art. 5416085
По запросу
7
SEAL-O-RING,21.2X2.65 art. 5416086
По запросу
8
SEAL-BALL HEAD,DUST,SPINDLE art. 5416087
По запросу
9
SUSPENSION ARM BUSHING, LOWER art. 5453651
По запросу
10
SUSPENSION ARM BUSHING, UPPER art. 5453653
По запросу
11
SHOCK ASSEMBLY, FRONT, MATTE BL art. 7044747-458
По запросу
12
SCREW art. 7517409
По запросу
13
COLLAR-LWR SUSPENSION ARM art. 7556999
По запросу
14
SCR-M10X1.5X50 8.8 HX/FL ZOD art. 7518971
По запросу
15
SCR-HXFL-M10X1.5X80 10.9 ZY3 art. 7519143
По запросу
16
SCR-M10X1.5X50 8.8 HX/FL ZOD art. 7518971
По запросу
17
Гайка M10X1.5 Polaris art. 7547313
от 326 ₽
18
NUT-HEX,M12X1.25 8 ZPC NYL art. 7547796
По запросу
19
Гайка M10X1.5 Polaris art. 7547313
от 326 ₽
20
WASHER, 7/16 art. 7556212
По запросу
21
COLLAR-UPPER SUSPENSION ARM art. 7556998
По запросу
22
Гайка Polaris art. 7547332
от 3 980 ₽
23
SPACER-BALL HEAD,SPINDLE art. 7556996
По запросу
