модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

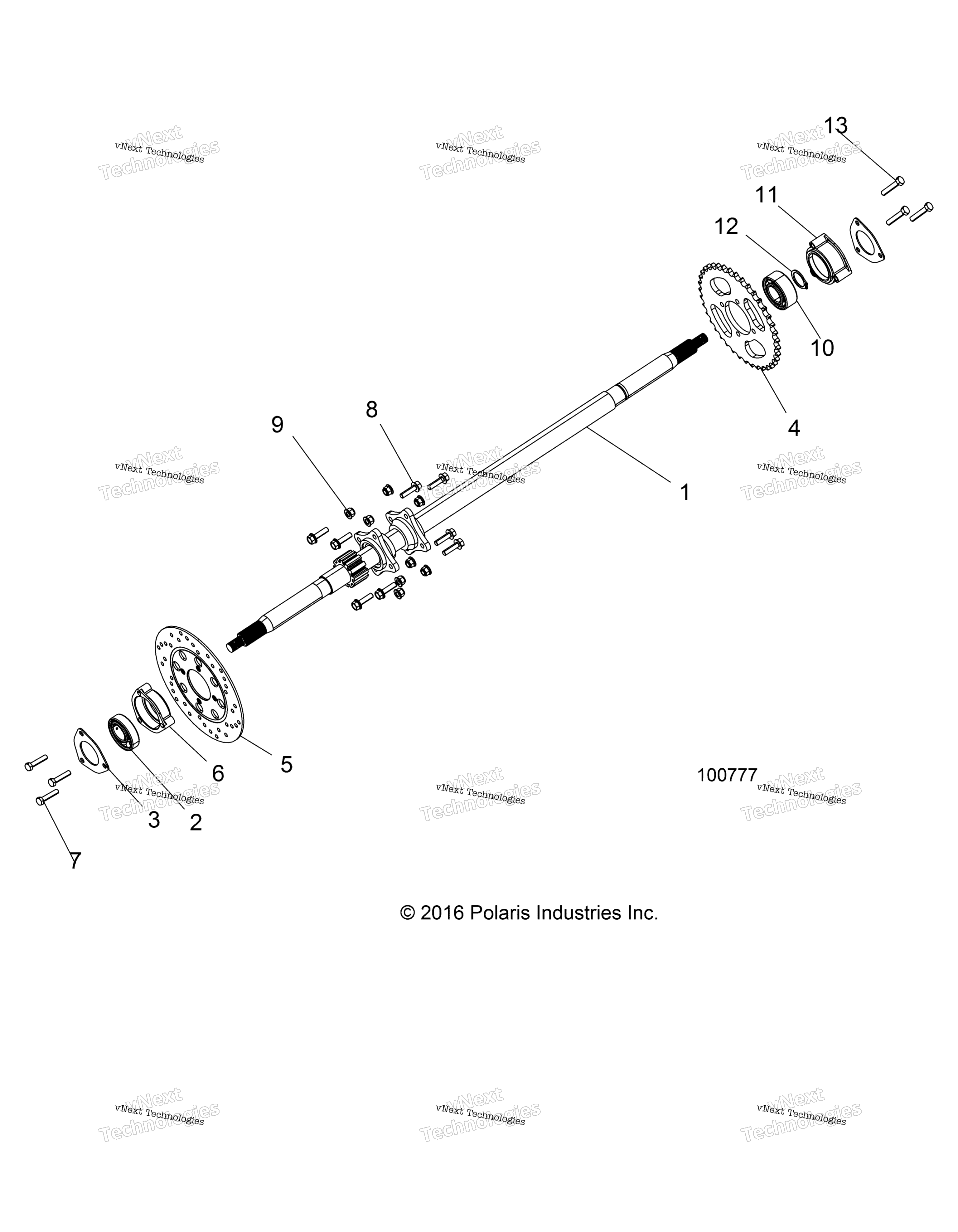

Схема подвески, задней Axle для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
AXLE WELD, REAR art. 1590581
По запросу
2
BEARING art. 3514995
По запросу
3
RETAINER PLATE, BEARING art. 5263896
По запросу
4
DRIVE SPROCKET, 50P, 39T art. 3222267
По запросу
5
DISC BRAKE, REAR art. 1912810
По запросу
6
HOUSING,AXLE BRG-6150/7150 art. 5633734
По запросу
7
SCR-M8X1.25X40 10.9 HX/FL ZOD art. 7518954
По запросу
8
HEX FLANGE SCREW, 8 MM X 30 MM art. 7518884
По запросу
9
Гайка Polaris art. 7547332
от 3 980 ₽
10
BEARING art. 3515019
По запросу
11
HOUSING-AXLE BEARING,DBL ROW art. 5633825
По запросу
12
RING-RETAINER,EXTERNAL,30X2.0 art. 7710867
По запросу
13
SCR-HXFL-M8X1.25X50 8.8 ZODP30 art. 7519077
По запросу
