модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

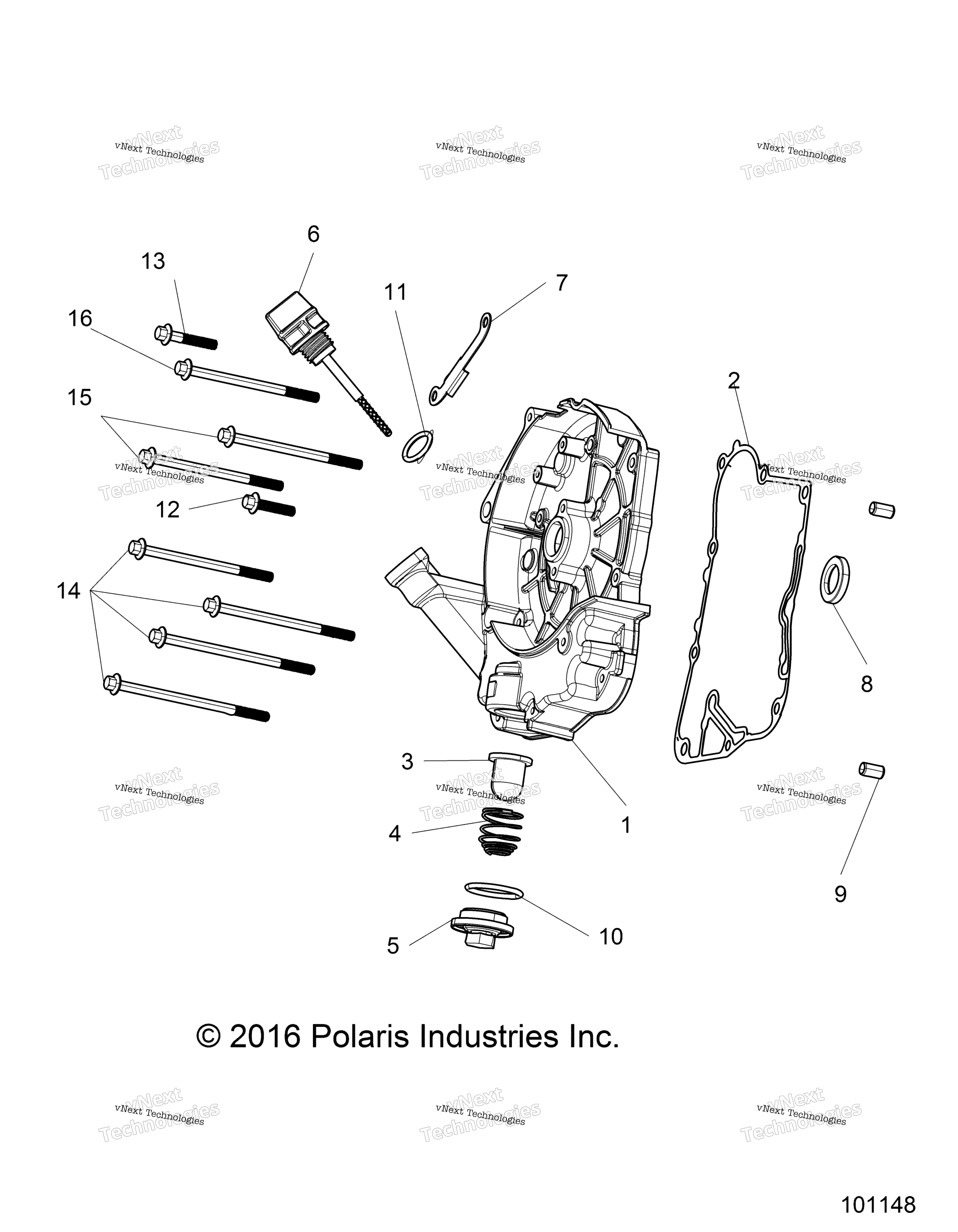

Схема двигателя, картера Cover Asm, Right для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE COVER RH art. 3050081
По запросу
2
CASE COVER GASKET, RIGHT art. 3050350
По запросу
3
OIL FILTER SCREEN art. 3050083
По запросу
4
OIL FILTER SCREEN SPRING art. 3050084
По запросу
5
COVER OIL FILTER SCREEN art. 3050085
По запросу
6
DIPSTICK art. 3050086
По запросу
7
CLAMP AC GENERATOR CORD art. 3050087
По запросу
8
OIL SEAL, 19.8 X 30 X 5 art. 3050088
По запросу
9
DOWEL PIN 8X14 art. 3050089
По запросу
10
O-RING, 30.8 X 3.2 art. 3050090
По запросу
11
DIPSTICK art. 3050086
По запросу
12
BOLT M6X35 art. 3050336
По запросу
13
BOLT M6X28 art. 3050337
По запросу
14
BOLT M6X95 art. 3050338
По запросу
15
BOLT M6X110 art. 3050339
По запросу
16
BOLT M6X100 art. 3050330
По запросу
