модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

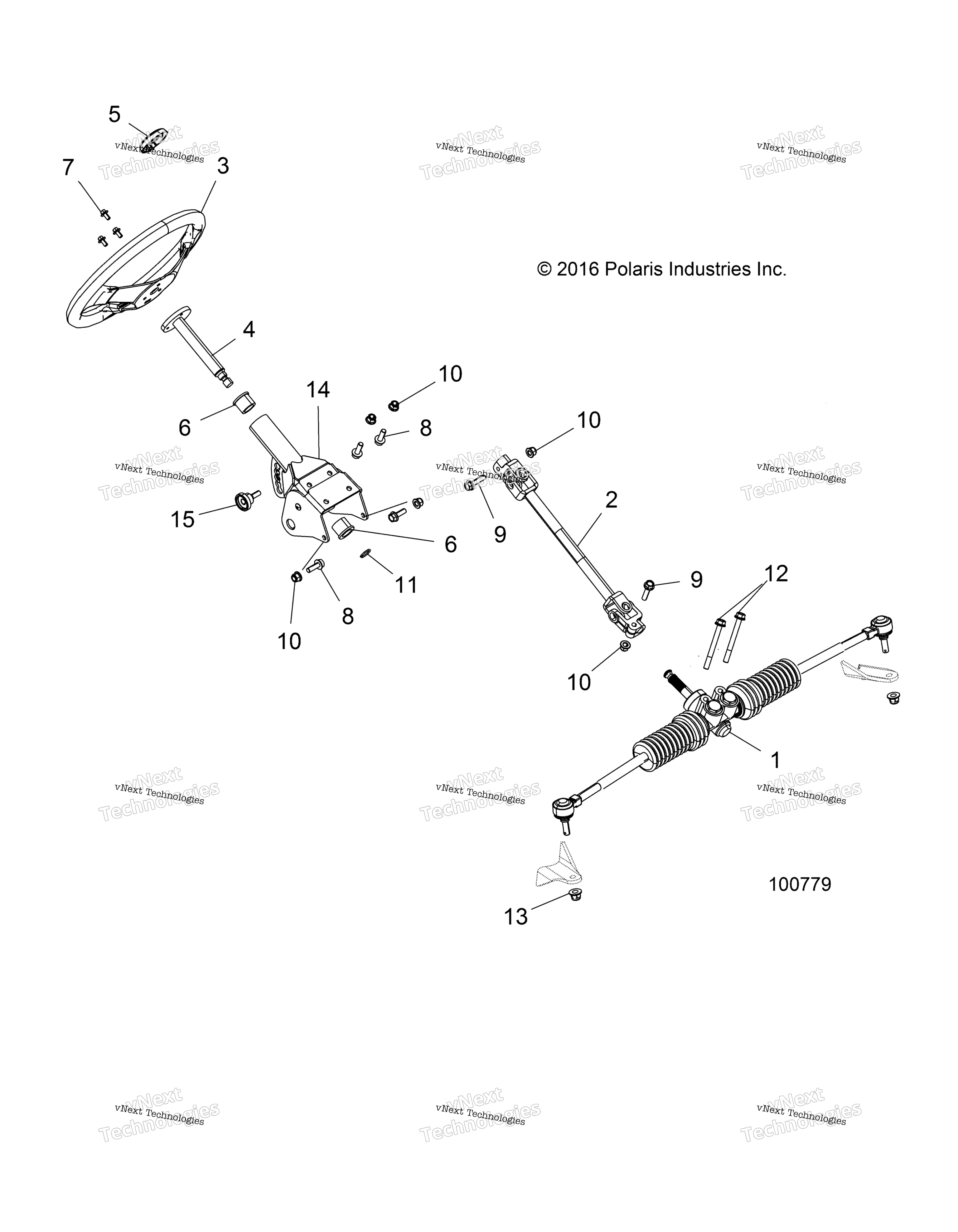

Схема рулевого управления для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR BOX ASSEMBLY, STEERING art. 1824553
По запросу
2
SHAFT-STEERING art. 1824578
По запросу
3
STEERING WHEEL, BLACK art. 1824579
По запросу
4
STEERING WHEEL SHAFT art. 1824580
По запросу
5
COVER-STEERING WHEEL art. 5453472
По запросу
6
STEERING SHAFT BUSHING art. 5453650
По запросу
7
HEX FLANGE SCREW, 6 MM X 1.0 MM art. 7519145
По запросу
8
BOLT-M8X1.25X25,HXFLG-OLIVE D art. 7518514
По запросу
9
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519052
По запросу
10
Гайка Polaris art. 7547332
от 3 980 ₽
11
CLIP-CIRCLIP,20MM art. 7710854
По запросу
12
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519217
По запросу
13
Гайка Polaris art. 7547333
от 261 ₽
14
STEERING SECTOR ASSEMBLY art. 1022669
По запросу
15
BOLT-TILT STEERING LOCK art. 7520541
По запросу
