модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

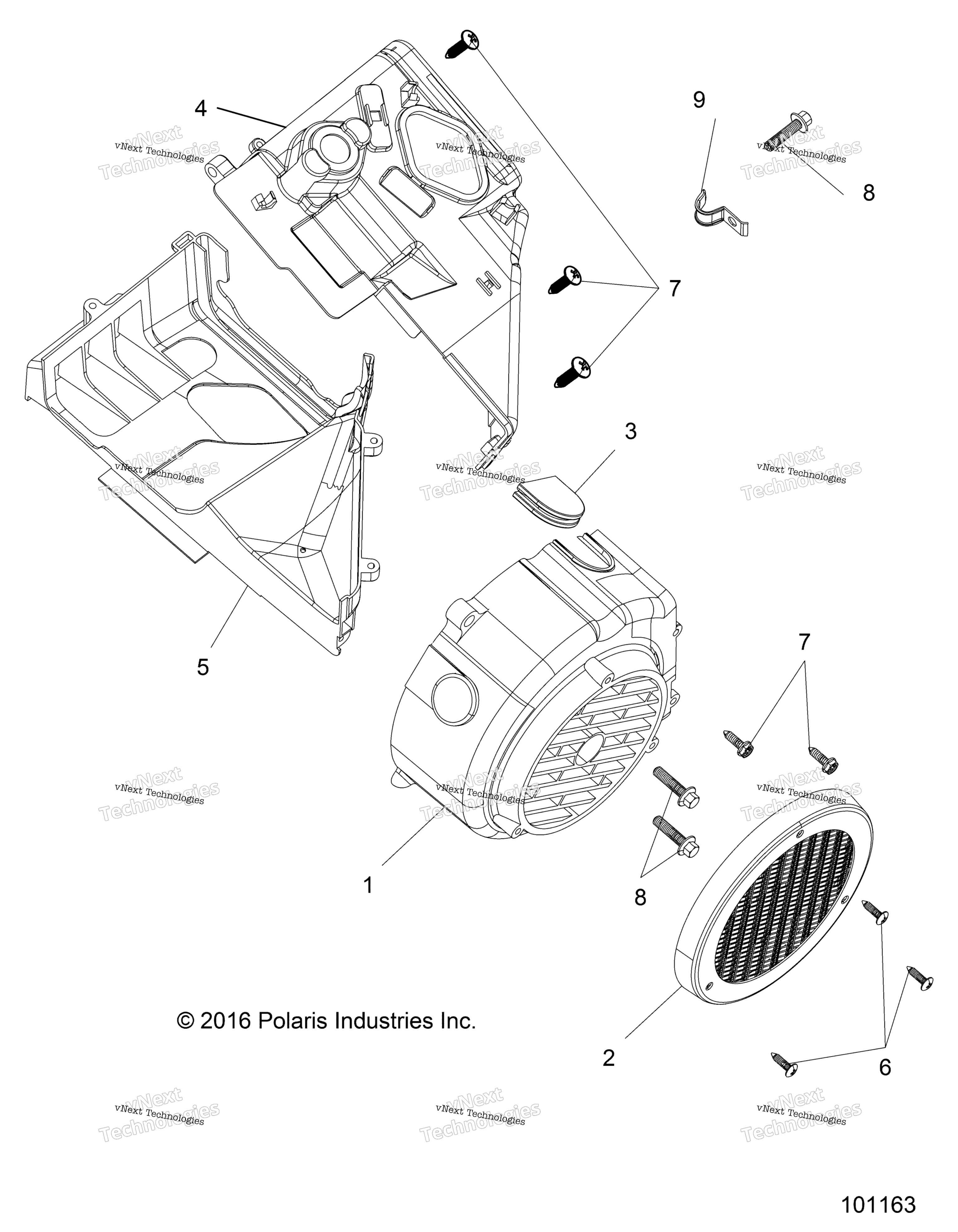

Схема engine, Fan крышка и Shroud Comp для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER-COOLING FAN art. 3050313
По запросу
2
ISOLATION MESH art. 3050314
По запросу
3
FAN COVER PLUG art. 3050315
По запросу
4
SHROUD COMP B art. 3050316
По запросу
5
SHROUD COMP A art. 3050317
По запросу
6
SCREW ST 4.2X16 art. 3050318
По запросу
7
SCREW ST 4.8X16 art. 3050319
По запросу
8
BOLT M6X25 art. 3050320
По запросу
9
CLAMP OVERFLOW PIPE art. 3050321
По запросу
Другие схемы модели
Engine, Fan крышка и Shroud Comp
