модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

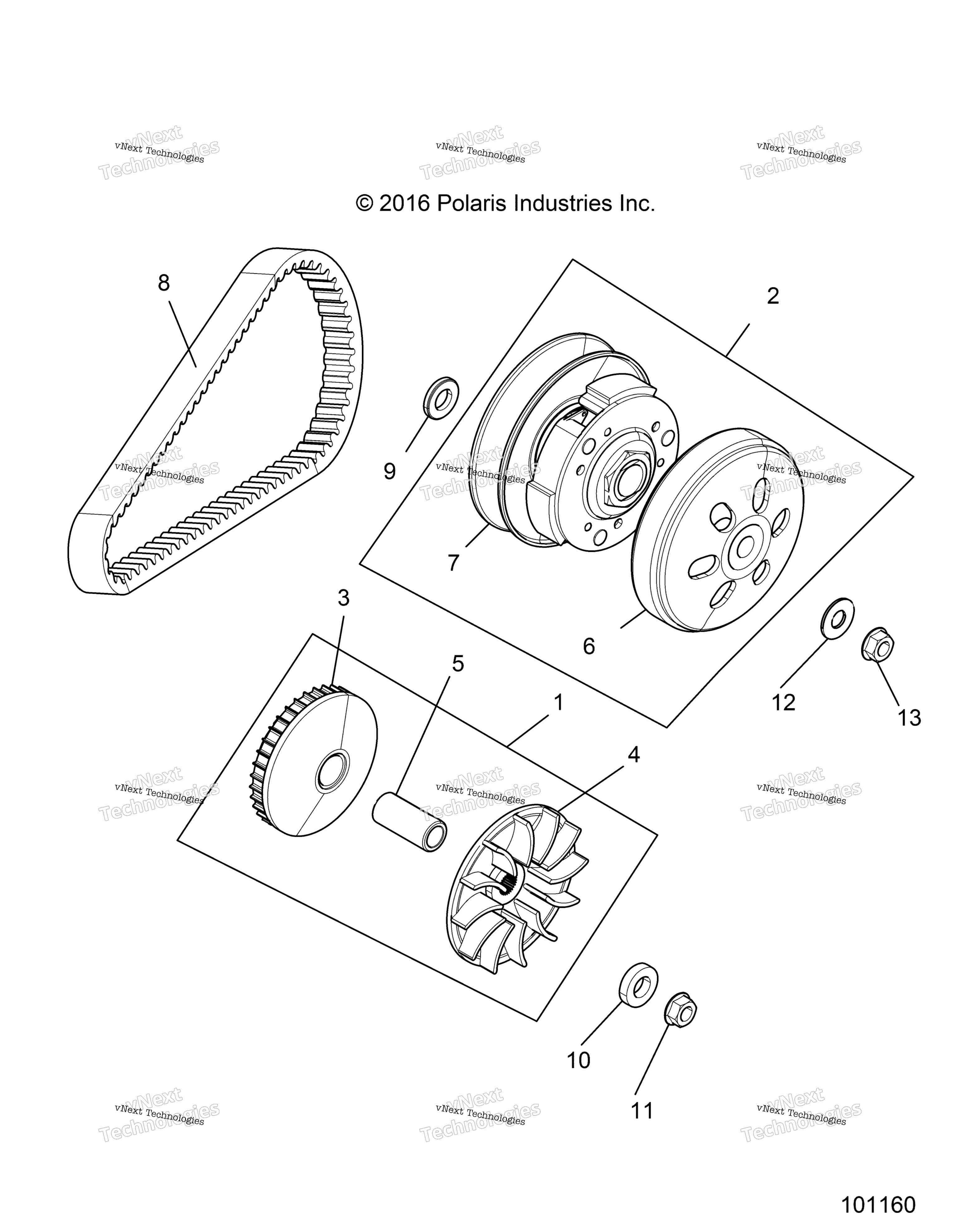

Схема трансмиссии, первичного сцепления для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
DRIVING PULLEY ASSEMBLY art. 3050098
По запросу
2
DRIVING PULLEY ASSEMBLY art. 3050099
По запросу
3
DRIVING PULLEY ASSEMBLY art. 3050098
По запросу
4
DRIVING PULLEY ASSEMBLY art. 3050098
По запросу
5
DRIVING PULLEY ASSEMBLY art. 3050098
По запросу
6
DRIVEN DISC COMP art. 3050234
По запросу
7
DRIVING PULLEY ASSEMBLY art. 3050099
По запросу
8
V-BELT art. 3050270
По запросу
9
WASHER 15.2X29X4 art. 3050271
По запросу
10
WASHER-15.2X29X7.5 art. 3050276
По запросу
11
NUT M12X1.25X8 art. 3050341
По запросу
12
WASHER art. 3050283
По запросу
13
NUT M12X1.25X8 art. 3050341
По запросу
