модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

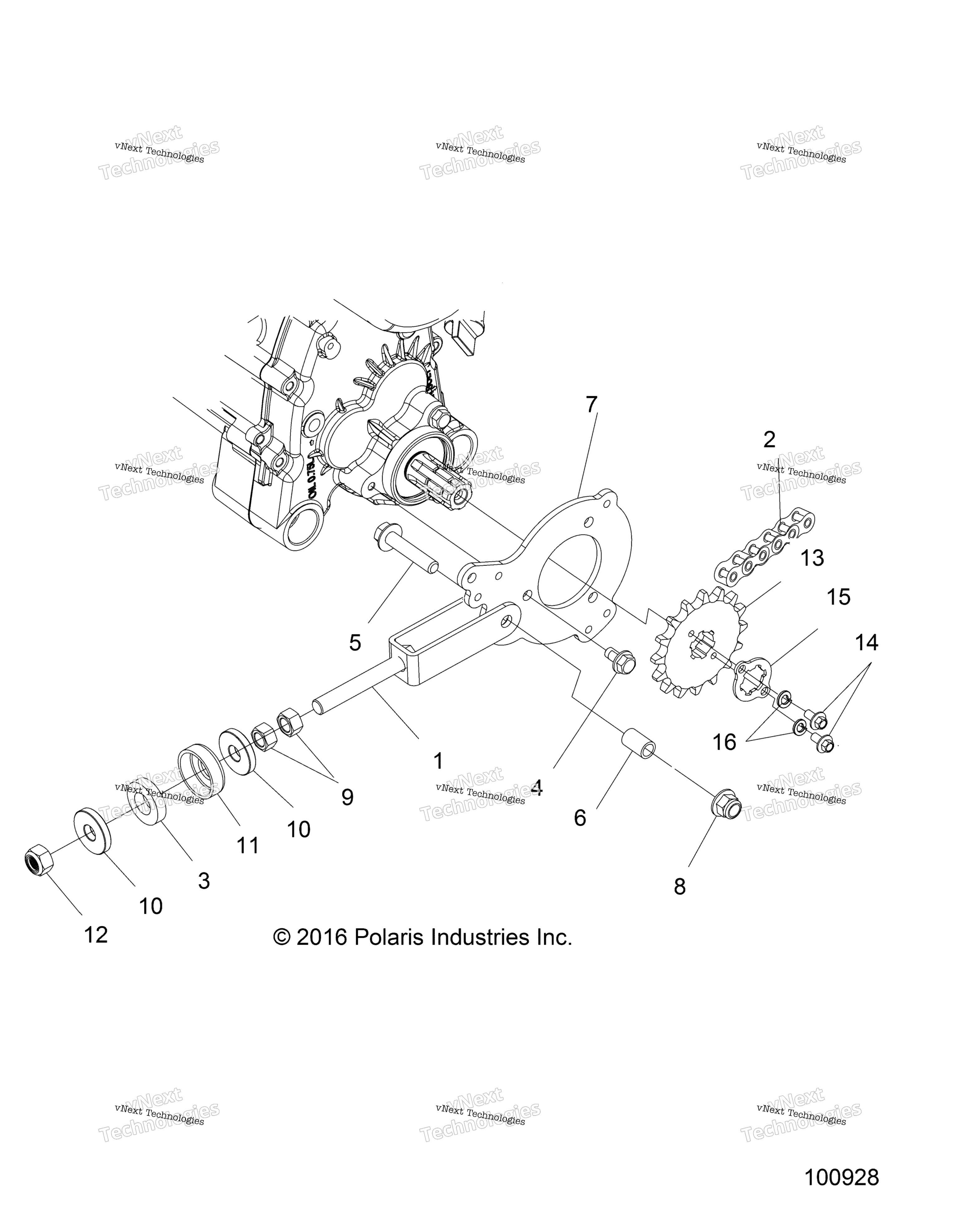

Схема привода Train, Chain Tensioner And Sprocket для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CHAIN TENSIONING BRACKET WELD art. 1022922
По запросу
2
CHAIN, 50 X 52P art. 3222268
По запросу
2
MASTER LINK,50X52P art. 3222282
По запросу
3
BUSHING-ENGINER ADJ ISOLATOR art. 5416112
По запросу
4
SCR-HH-M8X1.25X16 8.8 ZOD art. 7519124
По запросу
5
SCR-M10X1.5X50 8.8 HX/FL ZOD art. 7518971
По запросу
6
COLLAR-ENGINE HANGER PLATE art. 7557012
По запросу
7
WELD-BRKT,ENGINE HANGER art. 1022921
По запросу
8
Гайка M10X1.5 Polaris art. 7547313
от 326 ₽
9
NUT-M12-1.25,HXFL,ZINC CLEAR art. 7547345
По запросу
10
WASHER,M12 FLAT DAC art. 7557000
По запросу
11
SPACER-ENGINE ADJ CUP art. 7557001
По запросу
12
NUT-HEX,M12X1.25 8 ZPC NYL art. 7547796
По запросу
13
SPROCKET-DRIVE,50P,16T art. 3222266
По запросу
14
HEX FLANGE HD SCREW, 6 MM X 12 art. 7517257
По запросу
15
KEEPER-SPROCKET art. 7710855
По запросу
16
WASHER, SPLIT LOCK art. 7552804
По запросу
