модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

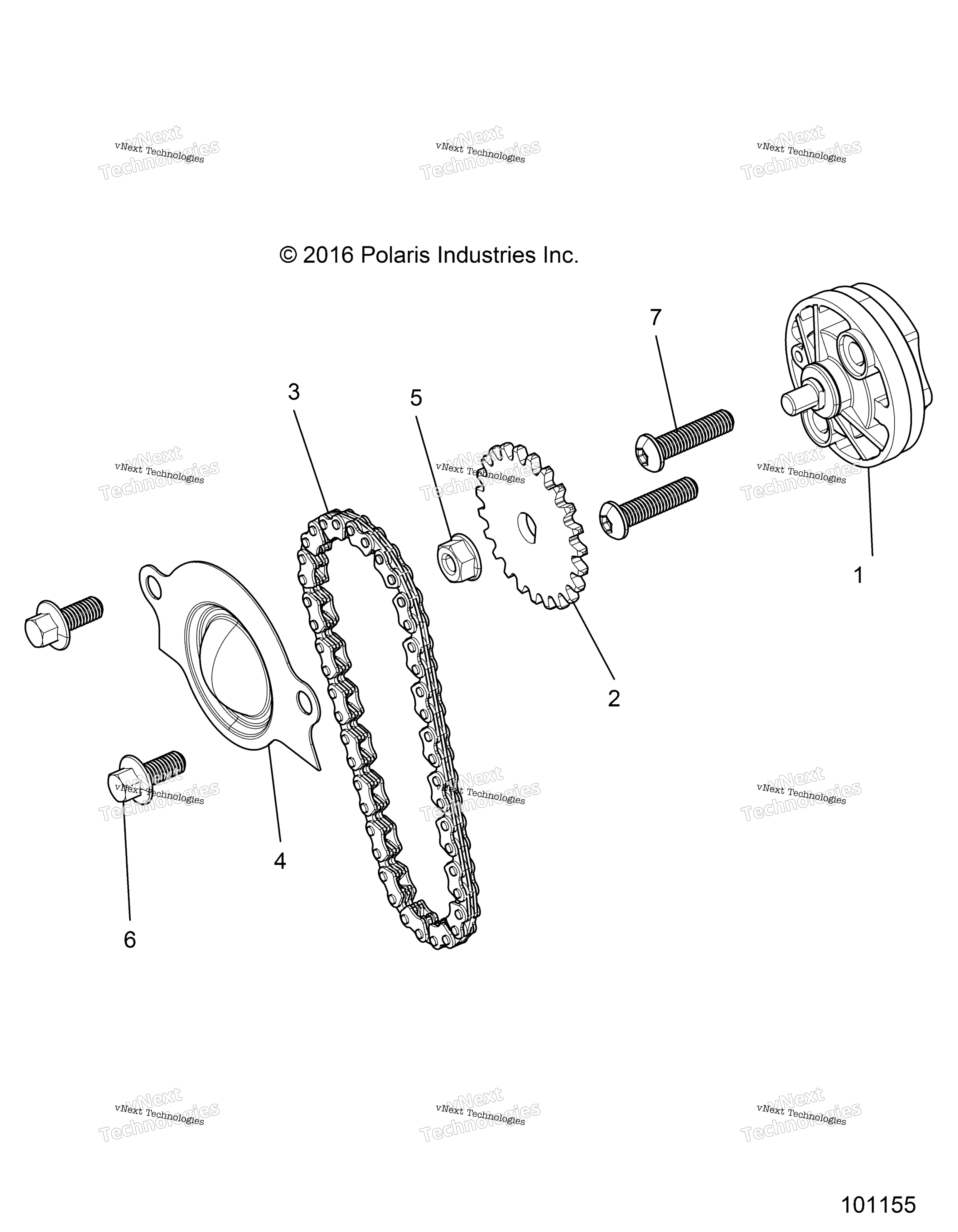

Схема двигателя, масляного насоса для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-OIL PUMP art. 3050070
По запросу
2
GEAR-OIL PUMP art. 3050071
По запросу
3
CHAIN-OIL PUMP art. 3050072
По запросу
4
COVER art. 3050073
По запросу
5
NUT M6 art. 3050333
По запросу
6
BOLT M6X14 art. 3050334
По запросу
7
BOLT M6X25 art. 3050074
По запросу
Другие схемы модели
Двигатель, масляный насос
