модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

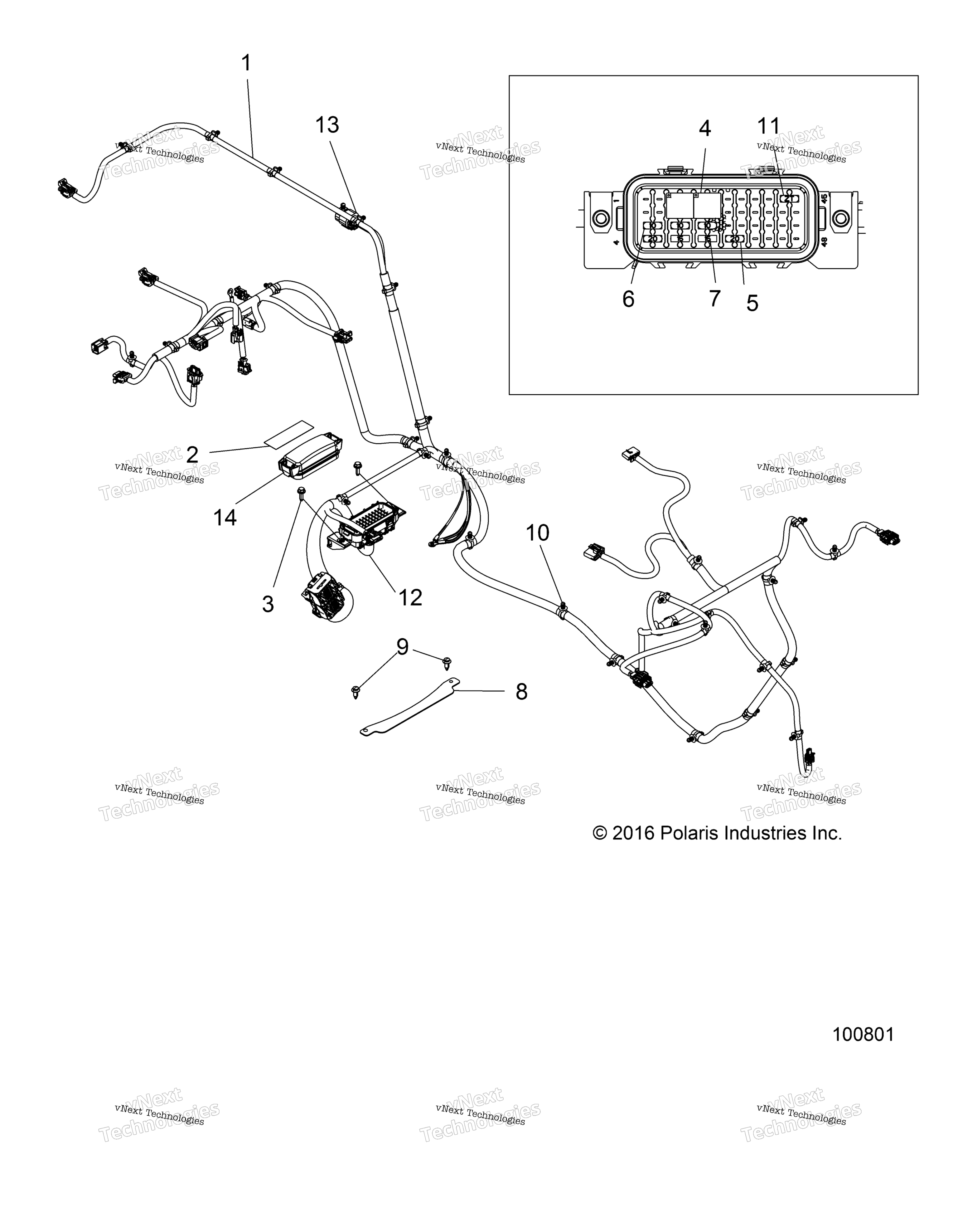

Схема электрооборудования, жгута проводов для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS HARNESS, 150 [INCL. 2,4-7,11,14][TO 10/26/2018] art. 2413639
По запросу
1
HARNESS-CHASSIS,AR,INTERLOCK [INCL. 2,4-7,11,14][FROM 10/26/2018] art. 2414960
По запросу
2
LABEL-FUSE BOX art. 7185153
По запросу
3
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
4
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
5
FUSE, 20 AMP art. 4012811
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
FUSE, 15 AMP art. 4010859
По запросу
8
BRKT-FUSE BOX RETAINER,BLK art. 5263566-458
По запросу
9
Клипса Polaris art. 7661855
По запросу
10
ROUTING CLIP art. 7081496
По запросу
11
SHUNT-MINI BLADE, SPD CTRL art. 4016537
По запросу
12
Ремкомплект проводки резистора Polaris art. 2204890
от 18 743 ₽
13
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
14
FUSEBOX COVER art. 4015011
По запросу
14
SEAL FUSE CENTER art. 5415598
По запросу
