модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

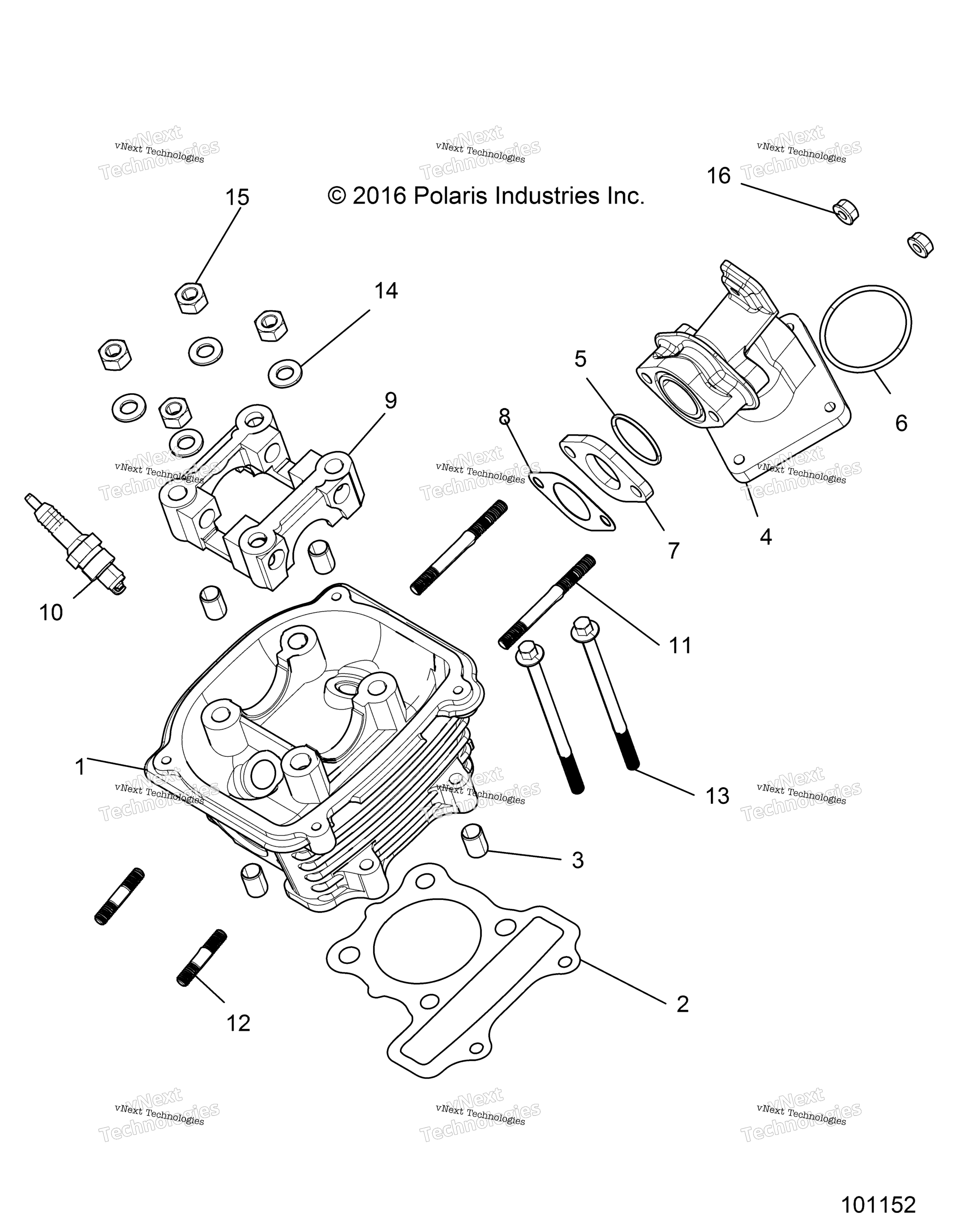

Схема двигателя, цилиндра Head Asm для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD art. 3050045
По запросу
2
CYLINDER GASKET, LOWER art. 3050351
По запросу
3
DOWEL PIN 10X16 art. 3050047
По запросу
4
THROTTLE BODY ADAPTER, MACHINED art. 5140897
По запросу
5
O-RING-THROTTLE BODY,2X27 art. 5416176
По запросу
6
O-RING-THROTTLE BODY,2.5X41 art. 5416177
По запросу
7
INSULATOR INTAKE art. 3050048
По запросу
8
GASKET-CARB INSULATOR art. 3050352
По запросу
9
CAMSHAFT HOLDER art. 3050050
По запросу
10
SPARK PLUG art. 3050051
По запросу
11
BOLT STUD M6X63 art. 3050052
По запросу
12
BOLT STUD M6X32 art. 3050053
По запросу
13
BOLT M6X100 art. 3050330
По запросу
14
WASHER 8 art. 3050054
По запросу
15
NUT M8 art. 3050343
По запросу
16
NUT M6 art. 3050333
По запросу
