модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

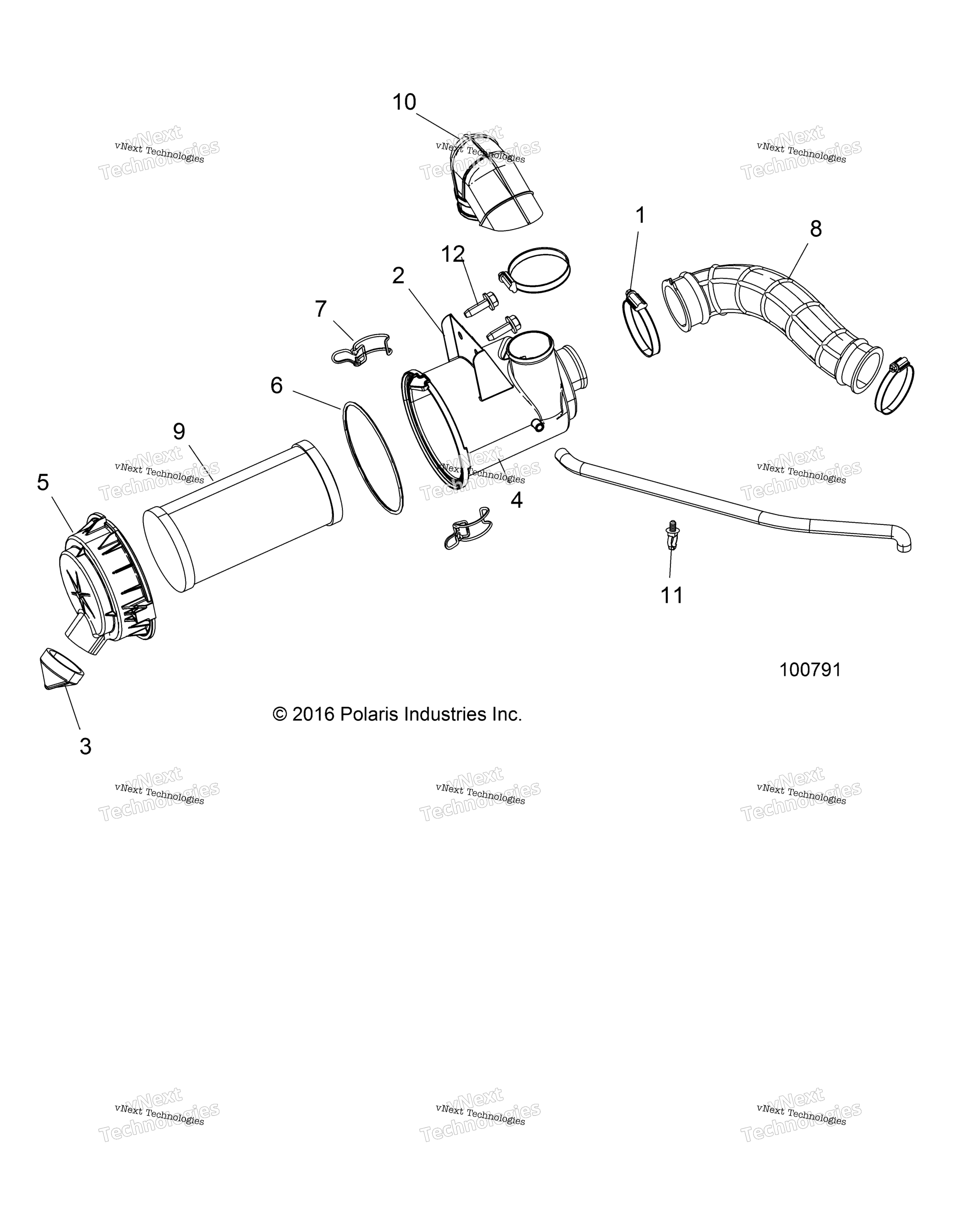

Схема двигателя, системы впуска для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
NARROW BAND CLAMP art. 7080511
По запросу
2
ASM-AIR BOX [INCL. 2-7] art. 1241131
По запросу
3
BOOT-PURGE VALVE,AIR BOX art. 5417149
По запросу
4
BOX-AIR INTAKE art. 5453540
По запросу
5
COVER-AIRBOX art. 5453541
По запросу
6
COVER SEAL, AIR BOX art. 5814488
По запросу
7
CLIP-AIRBOX art. 7082248
По запросу
8
HOSE-INTAKE art. 5416056
По запросу
9
AIR FILTER art. 7082249
По запросу
10
DUCT-HOOD,AIR BOX art. 5416115
По запросу
11
ROUTING CLIP art. 7081496
По запросу
12
HEX HEAD FLANGE SCREW, 6 MM X 1 art. 7518591
По запросу
