модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

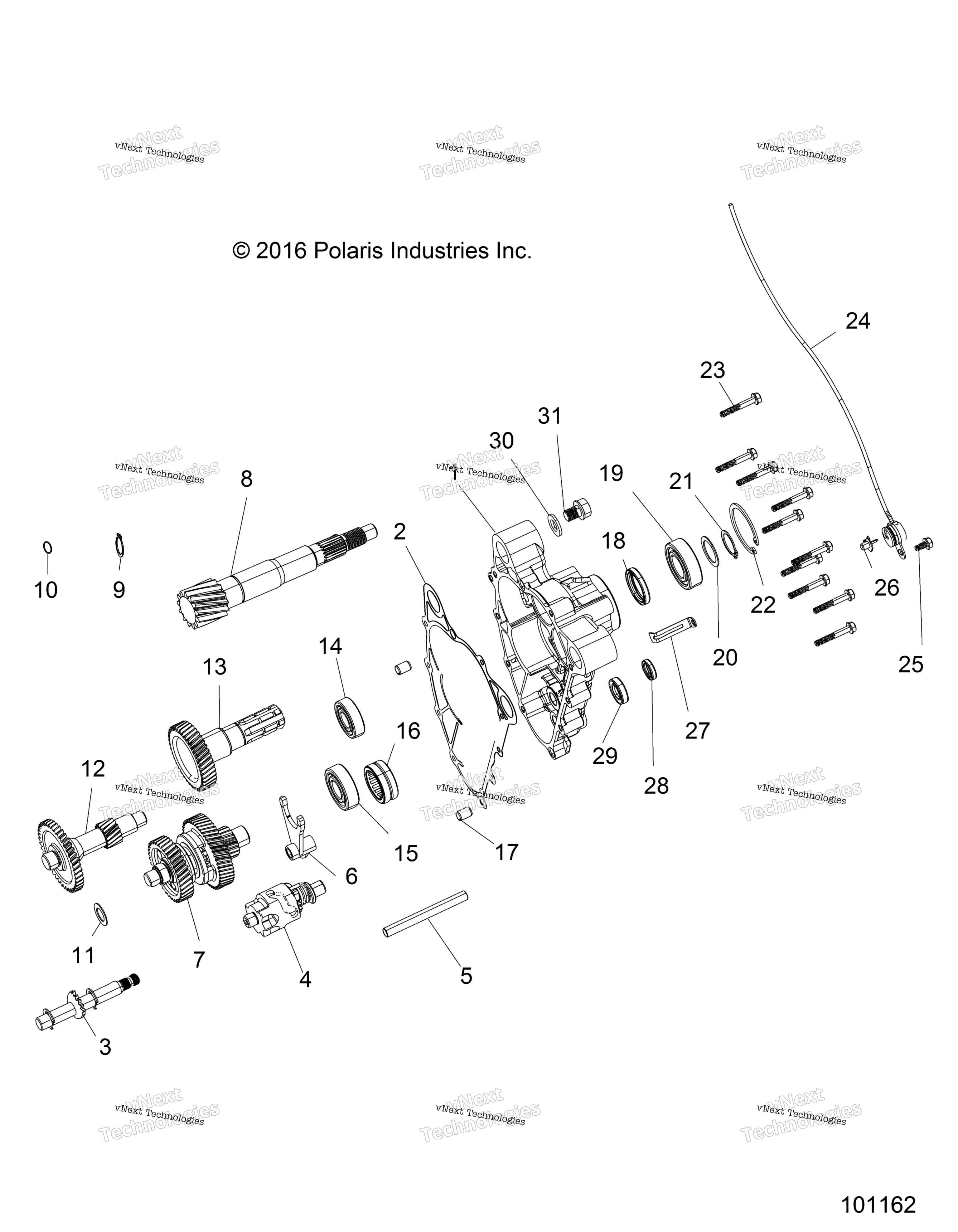

Схема трансмиссии, главного редуктора для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR BOX COVER art. 3050371
По запросу
2
GEARBOX GASKET art. 3050349
По запросу
3
ASM TRANSMISSION SHAFT art. 3050286
По запросу
4
GEARSHIFT DRUM art. 3050287
По запросу
5
FORK SHAFT art. 3050288
По запросу
6
F0RK art. 3050289
По запросу
7
GEARSHIFT SHAFT ASSEMBLY art. 3050290
По запросу
8
DRIVE SHAFT art. 3050291
По запросу
9
CIRCLIP 20 art. 3050292
По запросу
10
O-RING 10X2.3 art. 3050293
По запросу
11
WASHER-15X19X1 STEEL art. 3050294
По запросу
12
ASM-REVERSE GEAR SHAFT art. 3050295
По запросу
13
OUTPUT SHAFT ASSEMBLY art. 3050296
По запросу
14
BALL BEARING art. 3050342
По запросу
15
BALL BEARING art. 3050323
По запросу
16
NEEDLE BEARING art. 3050297
По запросу
17
DOWEL PIN 10X14 art. 3050298
По запросу
18
OIL SEAL, 30 X 40 X 6 art. 3050299
По запросу
19
BALL BEARING art. 3050300
По запросу
20
WASHER-25X34X1 art. 3050301
По запросу
21
CIRCLIP 25 art. 3050302
По запросу
22
CIRCLIP 52 art. 3050303
По запросу
23
BOLT- M6X40 art. 3050304
По запросу
24
CABLE SHIFT INDICATOR art. 3050305
По запросу
25
BOLT M6X12 art. 3050306
По запросу
26
SHIFT INDICATOR CONTACT art. 3050307
По запросу
27
CABLE CLAMP art. 3050308
По запросу
28
OIL SEAL, 14 X 22 X 5 art. 3050309
По запросу
29
OIL SEAL, 14 X 28 X 7 art. 3050310
По запросу
30
WASHER 12 art. 3050030
По запросу
31
BOLT-M12X1.5 art. 3050031
По запросу
