модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

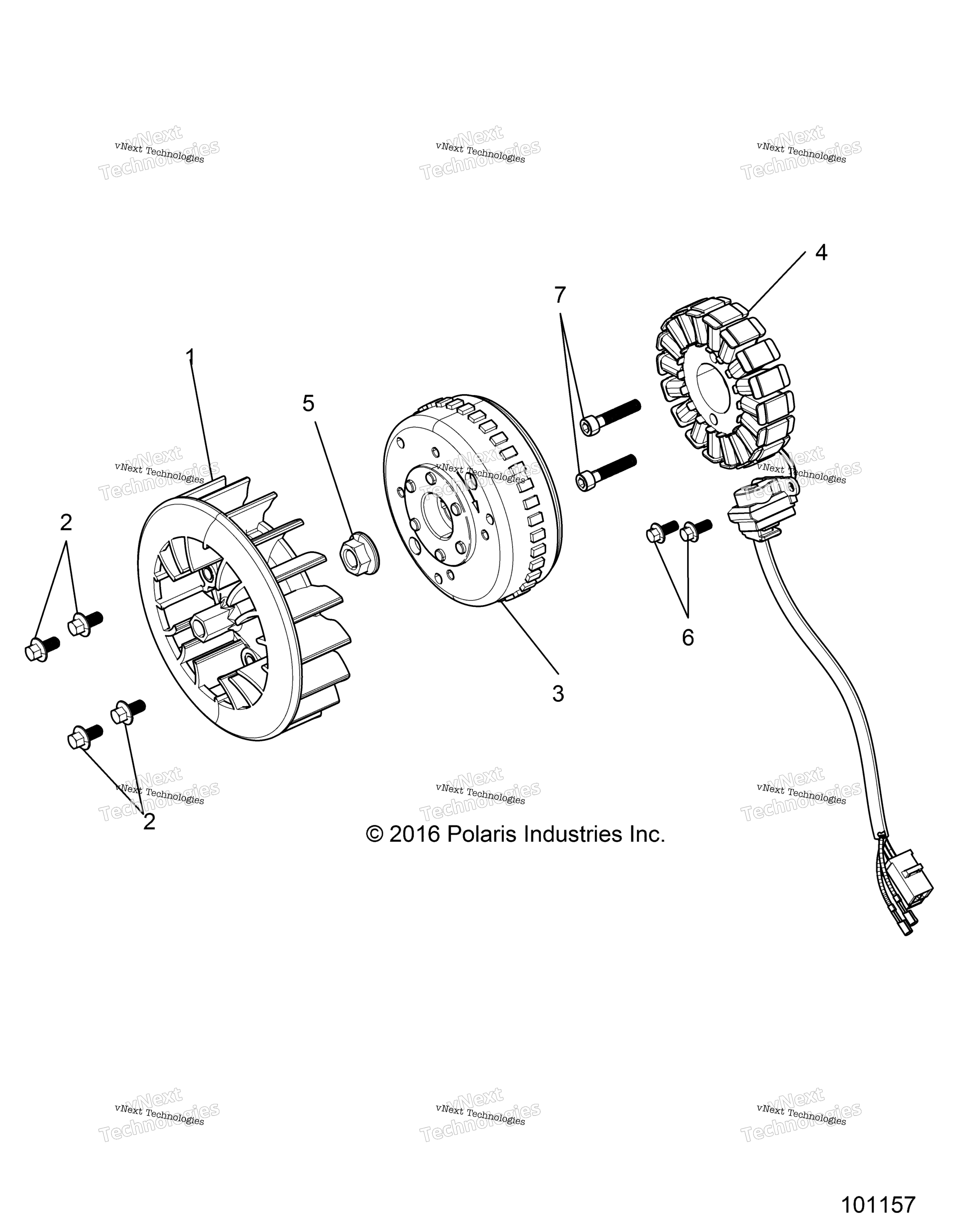

Схема двигателя, статора и маховика для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
COOLING FAN art. 3050092
По запросу
2
BOLT M6X18 art. 3050327
По запросу
3
MAGNETO FLYWHEEL art. 3050094
По запросу
4
MAGNETO COIL,UNSHIELDED art. 3055723
По запросу
5
NUT M12X1.25X11 art. 3050340
По запросу
6
BOLT-M5X12 art. 3050096
По запросу
7
SCREW-SHCS M6X30 art. 3050097
По запросу
