модель 2017 года
- Модель Ace 150
- Код модели ACE 150 (A17HAA15A7/B7)

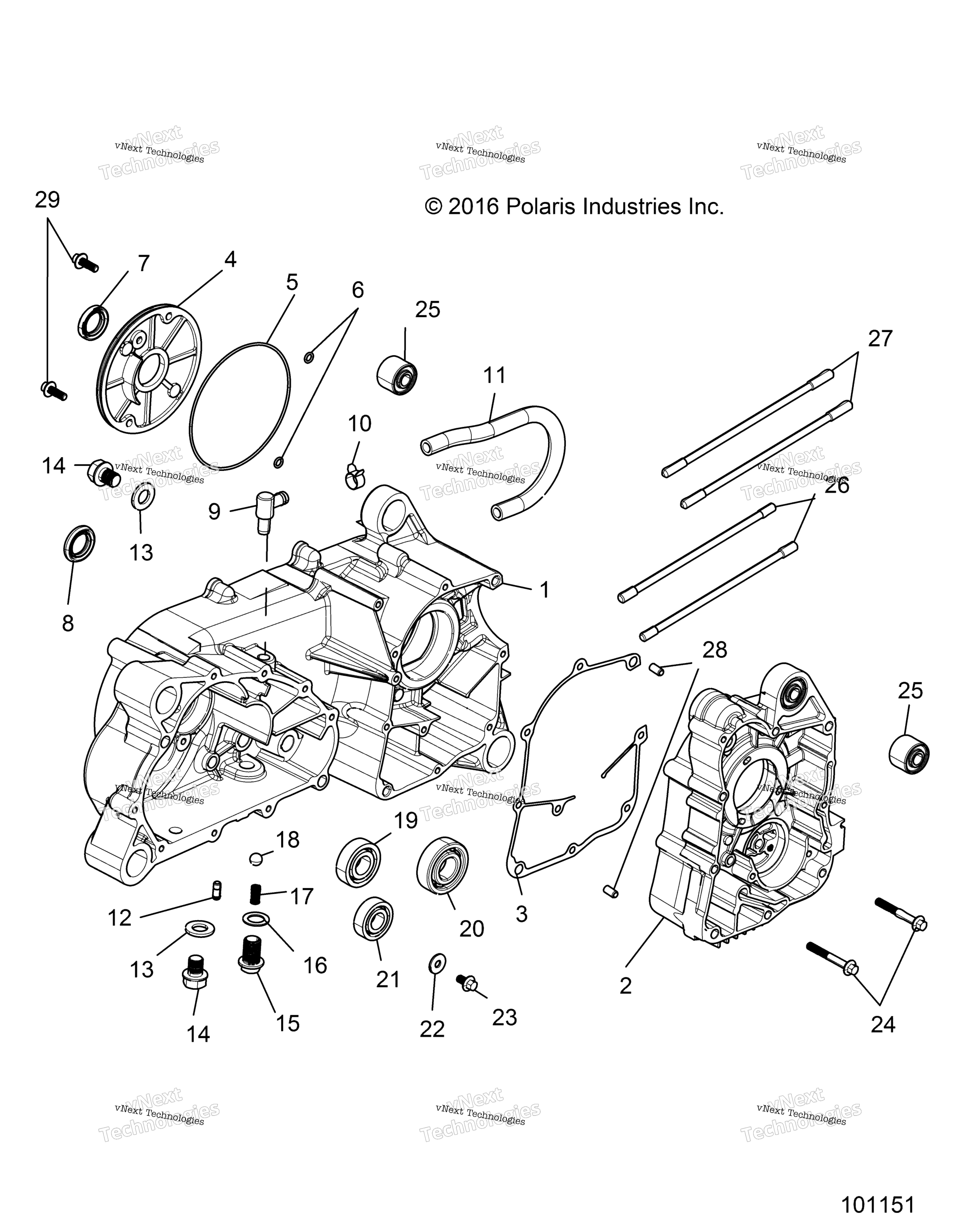

Схема двигателя, картера Comp Left/Right для ACE 150 (A17HAA15A7/B7)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE LH art. 3050019
По запросу
2
CRANKCASE, RIGHT art. 3050020
По запросу
3
CRANKCASE GASKET art. 3050348
По запросу
4
COVER art. 3050022
По запросу
5
O-RING 107X2 art. 3050023
По запросу
6
O-RING 6X1.8 art. 3050024
По запросу
7
OIL SEAL 19.8X30XE art. 3050025
По запросу
8
OIL SEAL 20X32X6 art. 3050026
По запросу
9
VENTILATION PIPE art. 3050027
По запросу
10
ELASTIC RING HOOP art. 3050028
По запросу
11
HOSE-3/8 SAE J30R7,33CM art. 8450178-33
По запросу
12
BOX OUTLET NOZZLE art. 3050029
По запросу
13
WASHER 12 art. 3050030
По запросу
14
BOLT-M12X1.5 art. 3050031
По запросу
15
BOLT-M14X20.8 art. 3050032
По запросу
16
WASHER 14.2X22X1.3 art. 3050033
По запросу
17
SPRING art. 3050034
По запросу
18
STEEL BALL art. 3050035
По запросу
19
BALL BEARING art. 3050322
По запросу
20
BALL BEARING art. 3050323
По запросу
21
BALL BEARING art. 3050324
По запросу
22
WASHER-6X18X1.6 art. 3050036
По запросу
23
BOLT M6X12 art. 3050325
По запросу
24
BOLT M6X50 art. 3050326
По запросу
25
ENGINE HANGER BUSH art. 3050037
По запросу
26
BOLT-CYLINDER STUD M8X187.5 art. 3050038
По запросу
27
BOLT-CYLINDER STUD M8X196 art. 3050039
По запросу
28
DOWEL PIN 8X14 art. 3050040
По запросу
29
BOLT M6X18 art. 3050327
По запросу
