модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

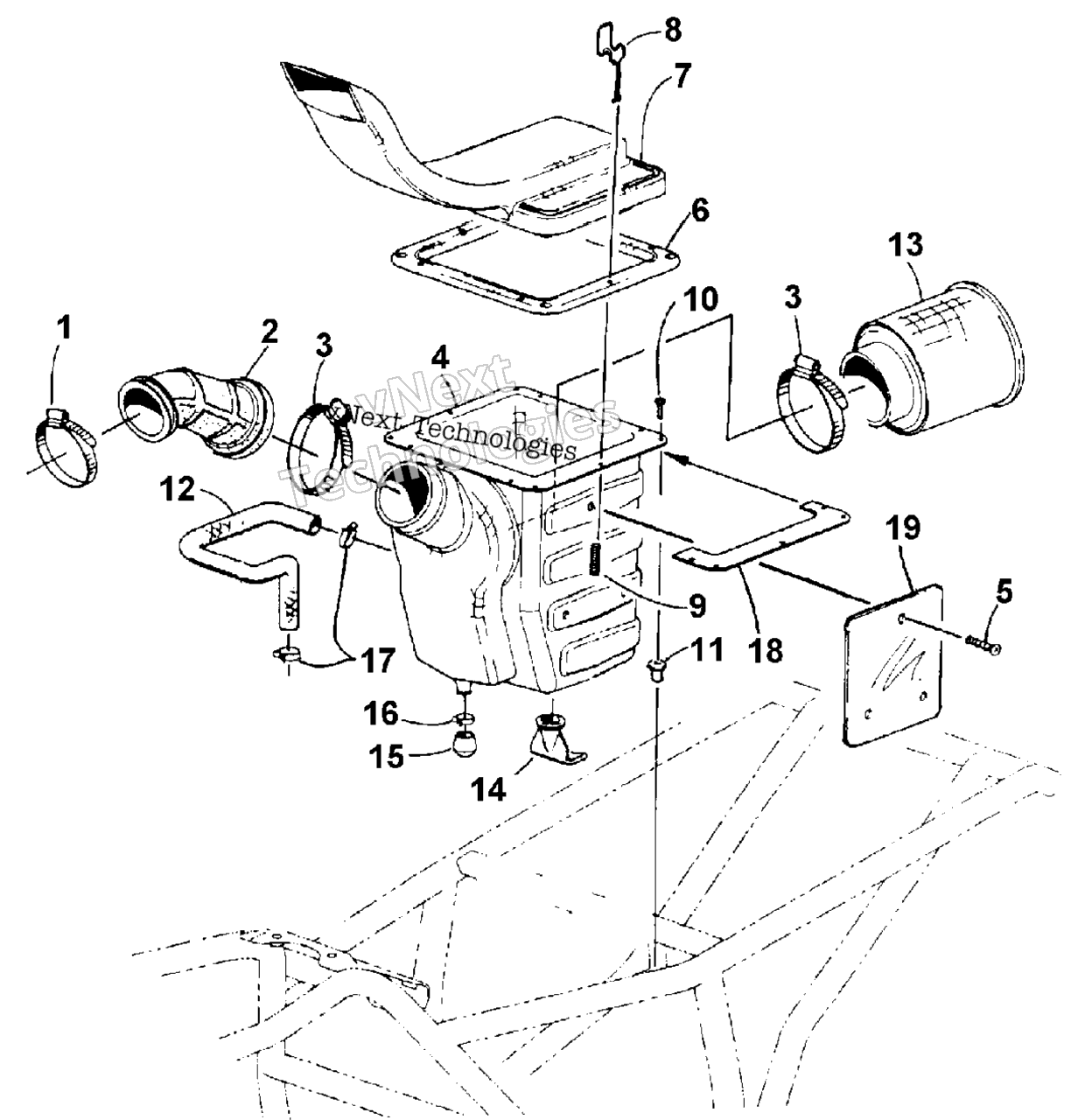

Схема узла впуска воздуха для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
2
Boot, Air Cleaner art. 0470-382
По запросу
3
Clamp, Hose art. 0423-018
По запросу
4
HOUSING,AIR CLEANER W/PLATE art. 0470-384
По запросу
5
Screw, Self-Tapping art. 0623-301
По запросу
6
GASKET,AIR CLEANER/SNORKEL art. 0470-343
По запросу
7
SNORKLE,AIR CLEANER art. 0470-383
По запросу
8
CLAMP,AIR CLEANER art. 0470-307
По запросу
9
SPRING,AIR CLEANER art. 0423-037
По запросу
10
Винт Arctic Cat art. 0623-121
от 578 ₽
11
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
12
Hose, Crankcase Vent art. 0410-023
По запросу
13
Фильтр воздушный Arctic Cat art. 0470-391
от 6 279 ₽
14
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
15
Cap, Fitting - Rubber art. 1673-272
По запросу
16
CLAMP,HOSE- SPRING .675" ID X .38" art. 0423-047
По запросу
17
CLAMP,HOSE-SPRING(.685"ID X.38") art. 0423-045
По запросу
18
SUPPORT, AIR CLEANER art. 0470-351
По запросу
19
PLATE,HEAT-AIR BOX art. 0406-540
По запросу
