модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

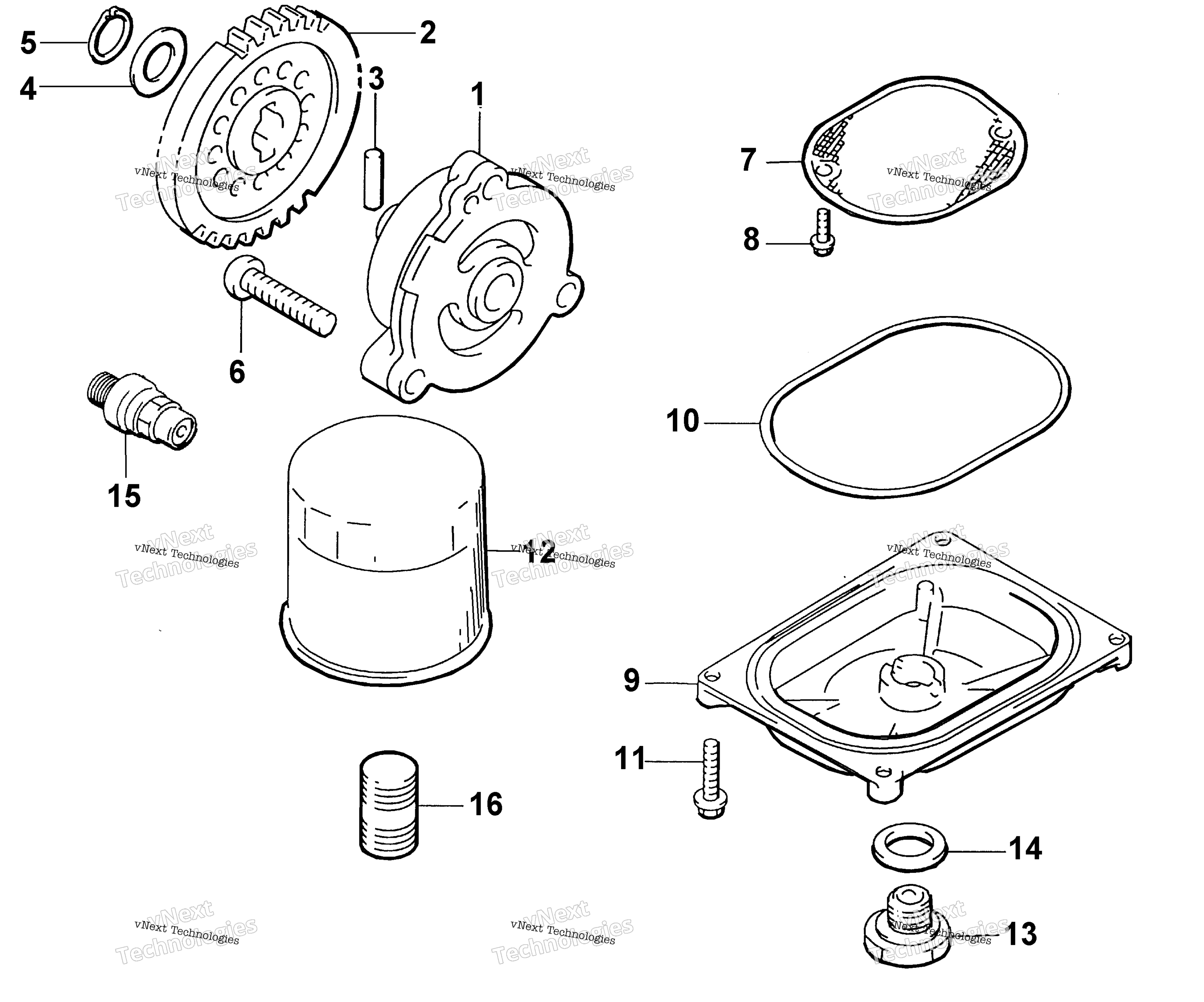

Схема масляный фильтр / насос узла для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Oil art. 3402-462
По запросу
2
GEAR, DRIVEN (NT:29) art. 3402-463
По запросу
3
PIN ,M4X15.8 art. 3423-046
По запросу
4
WASHER, PUMP DRIVEN GEAR THR-M10X18 art. 3423-115
По запросу
5
CIRCLIP art. 3423-871
По запросу
6
SCREW art. 3423-867
По запросу
7
STRAINER, OIL art. 3402-156
По запросу
8
SCREW,M5X12 art. 1691-164
По запросу
9
CAP, OIL STRAINER art. 3402-157
По запросу
10
O RING art. 3423-077
По запросу
11
Screw, Cap art. 3007-369
По запросу
12
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
13
PLUG,DRAIN art. 3403-021
По запросу
14
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
15
REGULATOR ASSY, OIL art. 3402-154
По запросу
16
UNION,OIL STAND art. 3403-219
По запросу
