модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

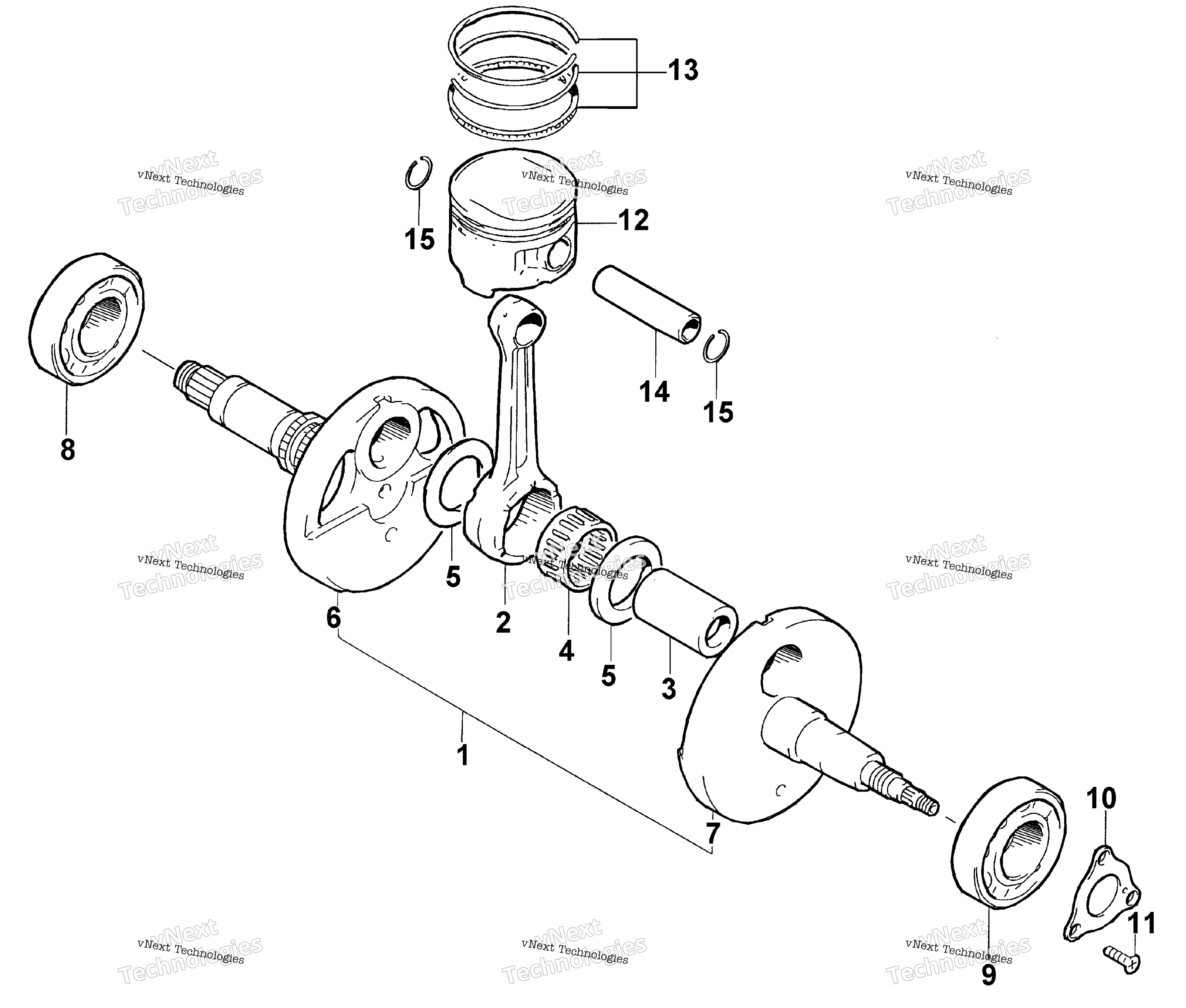

Схема коленчатого вала Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY (inc. 2-7) art. 3402-688
По запросу
2
Шатун Arctic Cat art. 3402-376
По запросу
3
PIN,CRANK art. 3402-377
По запросу
4
BEARING (37X47X24.8) art. 3402-717
По запросу
5
WASHER,M37X55X1 art. 3423-351
По запросу
7
CRANKSHAFT,LEFT (inc. 9) art. 3402-705
По запросу
8
BEARING,BALL, M40X80X18 art. 3402-058
По запросу
9
BALL BEARING ,M35X80X21 art. 3402-054
По запросу
10
RETAINER, OIL SEAL art. 3402-188
По запросу
11
SCREW, 6X12 art. 3423-018
По запросу
12
PISTON art. 3402-373
По запросу
13
RING SET,PISTON art. 3402-374
По запросу
14
Поршневой палец Arctic Cat art. 3402-375
от 5 775 ₽
15
Стопорное кольцо поршневого пальца Arctic Cat art. 3423-344
По запросу
16
Piston Assembly Not Illustrated art. 3402-431
По запросу
