модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

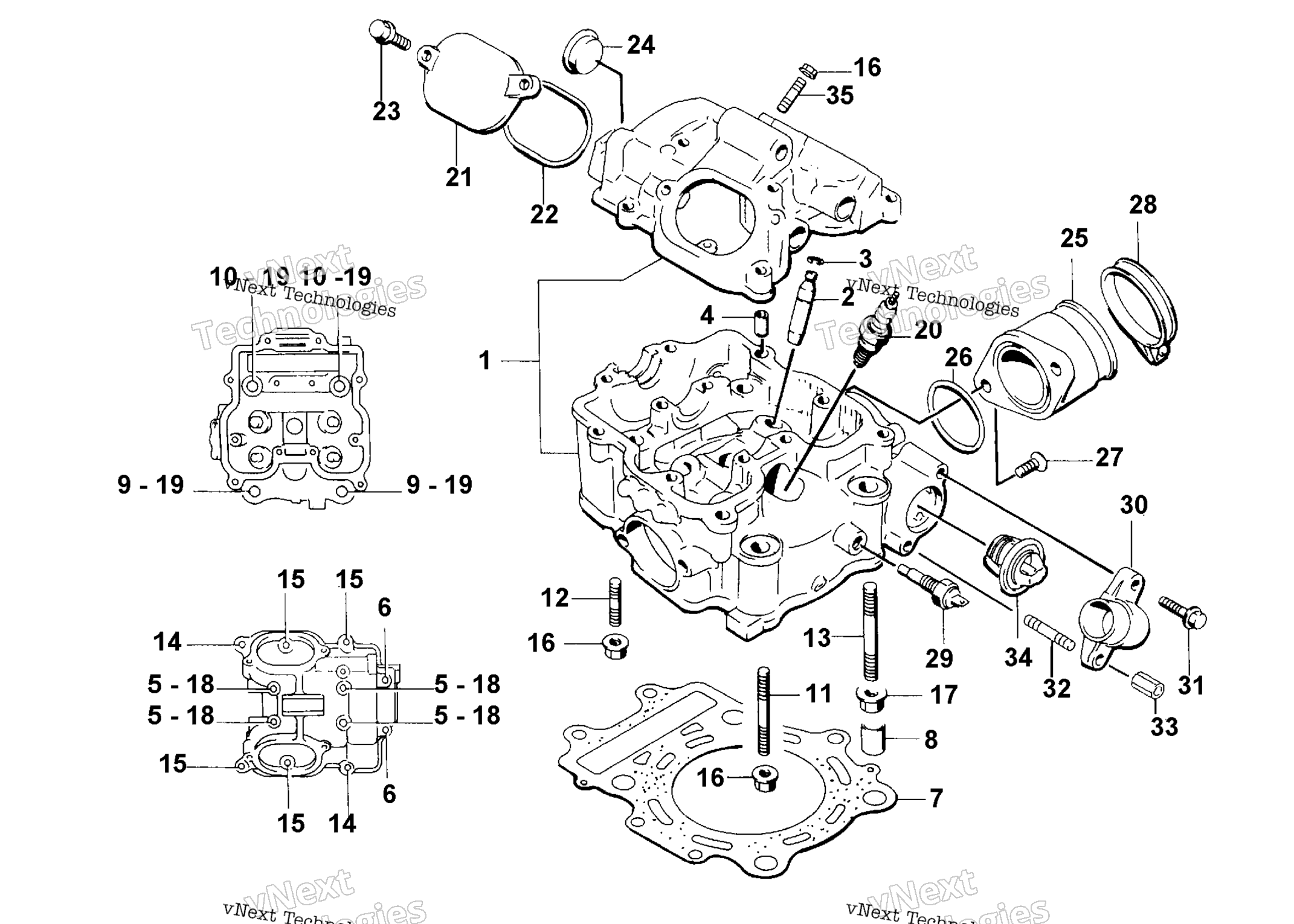

Схема цилиндра Head Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
GASKET SET ( 500 AUTO ATV thru 04) art. 3402-546
По запросу
1
HEAD ASSY,CYLINDER (inc. 2-6) art. 3402-361
По запросу
2
GUIDE, VALVE art. 3402-099
По запросу
3
CIRCLIP,M10 art. 3423-068
По запросу
4
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
5
BOLT, 6X55 art. 3423-006
По запросу
6
Bolt art. 3007-395
По запросу
7
Прокладка ГБЦ Arctic Cat art. 3402-362
По запросу
8
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
9
BOLT, L:190,10MM art. 3423-015
По запросу
10
BOLT, L:200,10MM art. 3423-016
По запросу
11
Bolt, Stud art. 3007-480
По запросу
12
BOLT,STUD art. 3423-864
По запросу
13
BOLT,STUD art. 3423-862
По запросу
14
Bolt, Oil Pan art. 3007-505
По запросу
15
Bolt art. 3007-380
По запросу
16
Nut art. 3007-373
По запросу
17
Nut art. 3007-390
По запросу
18
Gasket art. 3003-290
По запросу
19
GASKET, HEAD NUT,10MM art. 3402-010
По запросу
20
свеча art. 0217-632
По запросу
21
Cap, Inspection art. 3402-100
По запросу
22
O RING, INSPECTION CAP art. 3402-101
По запросу
23
Bolt art. 3007-409
По запросу
24
PLUG, CYLINDER HEAD,25MM art. 3402-035
По запросу
25
PIPE,INTAKE NO.2(RBR) Rubber (Not shown, goes to Carb.) art. 3402-358
По запросу
25
PIPE,INTAKE NO.1 art. 3402-435
По запросу
26
Кольцо уплотнительное Arctic Cat art. 3423-353
от 1 292 ₽
27
BOLT,6X16 art. 3423-347
По запросу
28
CLAMP,M50 art. 3402-086
По запросу
29
SWITCHASSY,WATER TEMP art. 3530-057
По запросу
30
COVER, THERMOSTAT art. 3413-004
По запросу
31
Bolt art. 3007-409
По запросу
32
BOLT,LOWER-M6X16 art. 3423-354
По запросу
33
NUT,6MM art. 3423-349
По запросу
34
THERMOSTAT, WATER art. 3413-012
По запросу
35
BOLT,STUD art. 3423-383
По запросу
36
PLUG,16MM Not Illustrated art. 3402-048
По запросу
