модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

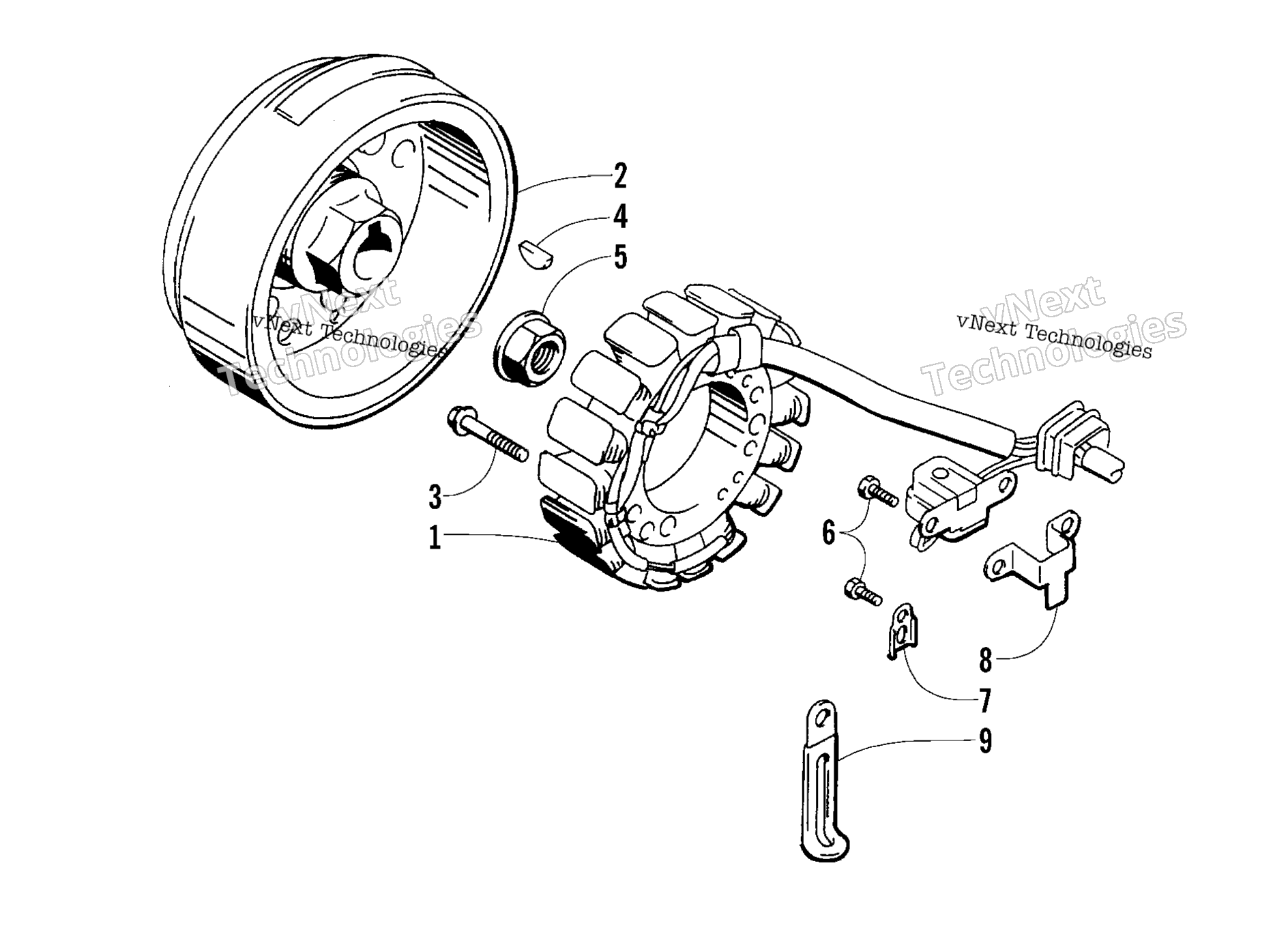

Схема магнето Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
STATOR ASSY art. 3430-045
По запросу
2
ROTOR art. 3430-046
По запросу
3
Bolt, Oil Pan art. 3007-504
По запросу
4
Key art. 0691-785
По запросу
5
NUT, MAGNETO ROTOR art. 3423-086
По запросу
6
BOLT, 5X10 art. 3423-005
По запросу
7
CLAMP, GENERATOR LEAD WIRE B (No. 1) art. 3430-005
По запросу
8
CLAMP, MAGNETO LEAD (No. 2) art. 3430-006
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
