модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

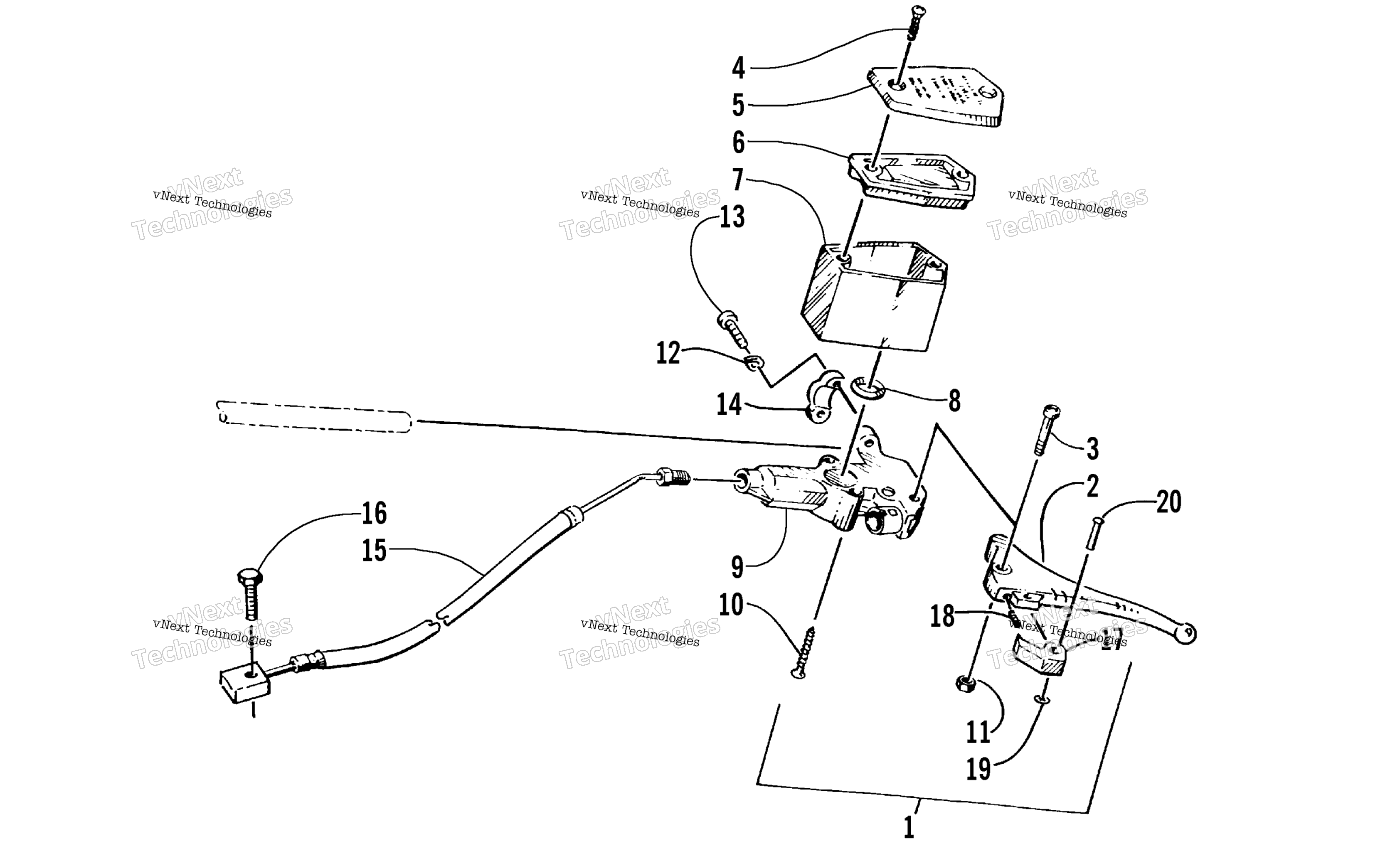

Схема hydraulic тормоз управление узел (Vin 320800 323999) для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Тормозной цилиндр Arctic Cat art. 0502-387
от 22 900 ₽
2
LEVER,BRAKE art. 0402-423
По запросу
3
Bolt, Lever Mounting art. 0623-430
По запросу
4
Screw, Machine art. 0623-506
от 2 310 ₽
5
Крышка тормозного бачка art. 0602-742
от 2 310 ₽
6
Gasket, Cover art. 0602-741
По запросу
7
Reservoir art. 0602-740
По запросу
8
O-Ring art. 0602-587
По запросу
10
Screw, Machine art. 0623-432
По запросу
11
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
12
Washer, Internal Tooth Lock art. 8052-212
По запросу
13
Screw, Cap art. 0623-613
По запросу
14
Clamp, Master Cylinder art. 0602-907
По запросу
15
Тормозной шланг передний верхний Arctic Cat art. 0437-073
от 6 279 ₽
16
Screw, Machine art. 8476-625
от 160 ₽
17
LOCK, BRAKE LEVER art. 1402-034
По запросу
18
SPRING,PARKING BRAKE art. 0402-245
По запросу
19
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
20
PIN, PARKING BRAKE art. 0402-246
По запросу
