модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

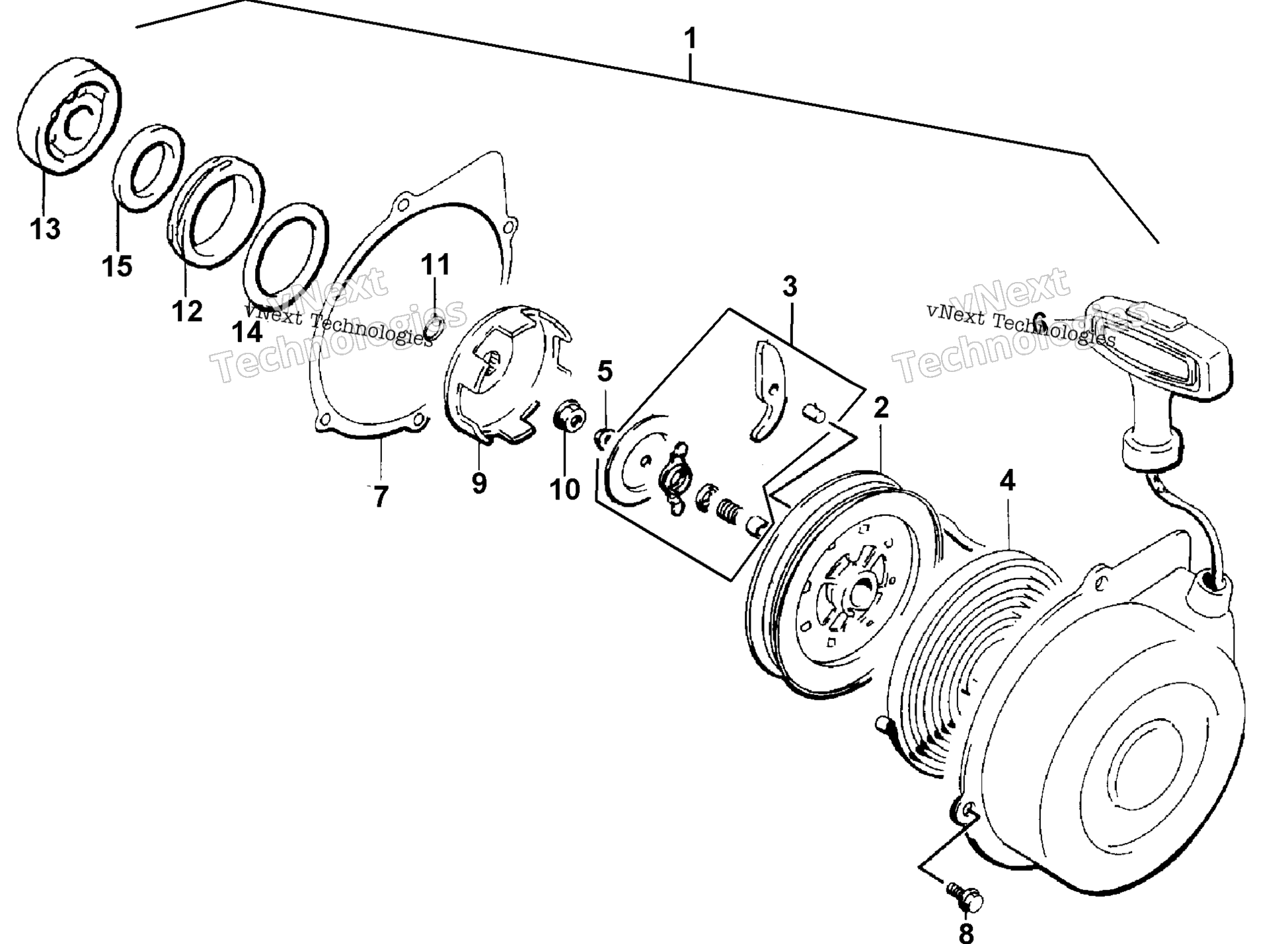

Схема ручного стартера Starter Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
STARTER ASSY, RECOIL (inc. 2-6) art. 3445-003
По запросу
2
REEL, STARTER art. 3445-004
По запросу
3
RATCHET SET art. 3445-016
По запросу
4
SPRING, RECOIL art. 3445-007
По запросу
5
Nut art. 3007-373
По запросу
6
ROPE ASSY W GRIP,STARTER 6.0X1870 art. 3445-011
По запросу
7
GASKET, RECOIL STARTER art. 3445-013
По запросу
8
BOLT,RECOIL STARTER-6X12 art. 3423-885
По запросу
9
Муфта ручного стартера Arctic Cat art. 3445-029
от 7 430 ₽
10
Nut art. 3007-391
По запросу
11
O RING art. 3423-053
По запросу
12
SPACER art. 3423-542
По запросу
13
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
14
O RING, ID:44, OD:2.4 art. 3423-063
По запросу
15
Seal, Oil art. 3402-070
По запросу
