модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

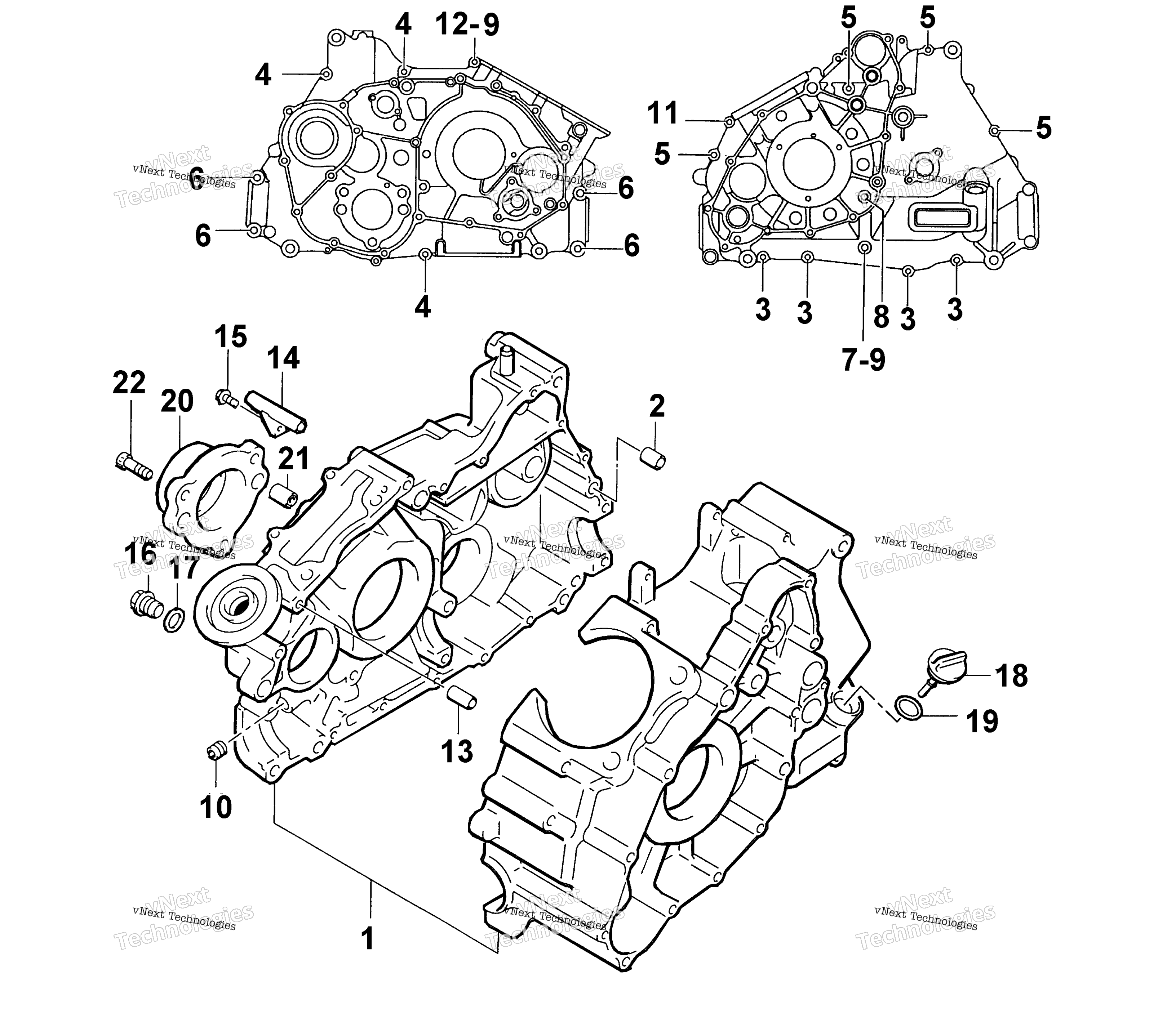

Схема картера Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY (inc. 2-12) art. 3403-228
По запросу
2
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
3
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
4
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
5
BOLT,CRANK M6X70 art. 3423-909
По запросу
6
Screw, Cap art. 3004-880
По запросу
7
Screw, Cap art. 3005-332
По запросу
8
BOLT, LH (M8X105) art. 3423-385
По запросу
9
WASHER art. 3402-436
По запросу
10
PLUG, RH art. 3423-386
По запросу
11
BOLT, LH (M8X137) art. 3423-387
По запросу
12
BOLT, RH (M8X125) art. 3423-388
По запросу
13
Pin, Dowel art. 3004-822
По запросу
14
PIPE, BREATHER art. 3402-437
По запросу
15
BOLT, BREATHER PIPE art. 3423-389
По запросу
16
PLUG,14MM art. 3402-214
По запросу
17
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
18
Щуп масляный Arctic Cat art. 3402-438
По запросу
19
Прокладка art. 3423-055
По запросу
20
HOUSING, SECONDARY SHAFT BEARING art. 3402-439
По запросу
21
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
22
BOLT, HOUSING art. 3423-506
По запросу
