модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

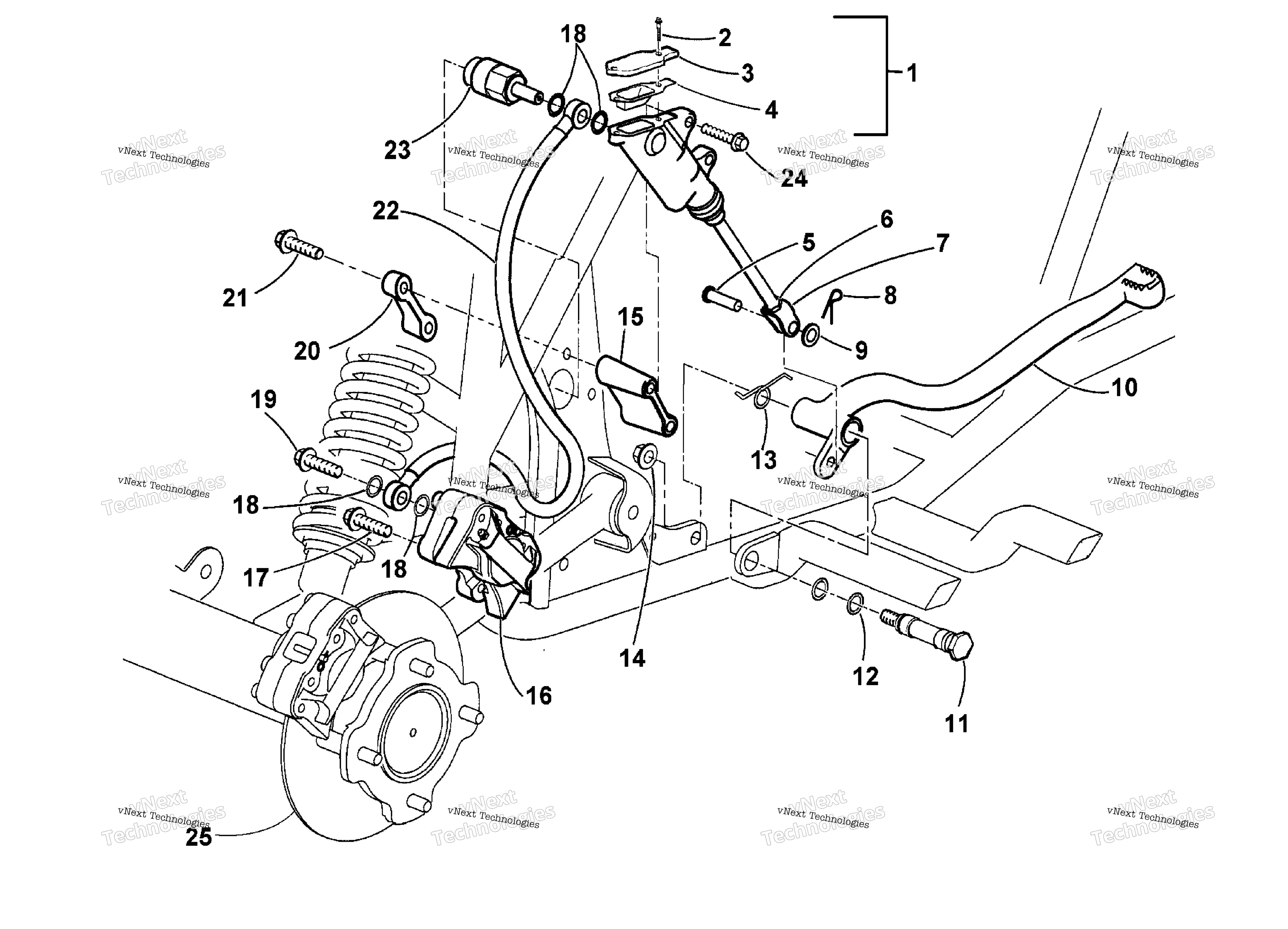

Схема Hydraulic Foot тормоз узла для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT,MASTER CYLINDER ADAPTER-FIS (inc. 2-9) art. 0437-059
По запросу
2
SCREW, M4X .7 X 12 BHCS (OL) art. 0402-545
По запросу
3
COVER, RESERVOIR,(OL) art. 0402-588
По запросу
4
BLADDER, RESERVOIR art. 0402-591
По запросу
5
PIN, CLEVIS,5/16" art. 0402-575
По запросу
6
Гайка Arctic Cat art. 0402-592
от 168 ₽
7
ACTUATOR, PUSH, ROD (Use 0437-053) art. 0402-580
По запросу
8
Шпиндель Arctic Cat art. 0402-584
По запросу
9
WASHER,5/16 X.063(OL) art. 0402-583
По запросу
10
LEVER, FOOT BRAKE-MACH art. 0502-203
По запросу
11
AXLE,FOOTSHIFT art. 0402-370
По запросу
12
O-RING .489 I.D X .070 W PARKER 2-014 art. 0423-096
По запросу
13
SPRING,FOOT BRAKE art. 0402-516
По запросу
14
Nut, Lock art. 8422-002
от 882 ₽
15
BLOCK,FOOT BRAKE-MACH art. 0502-144
По запросу
16
CALIPER,BRAKE-RH art. 0402-010
По запросу
17
Болт Arctic Cat art. 8408-825
По запросу
18
WASHER,CRUSH art. 0423-039
По запросу
19
BOLT,BANJO FITTING art. 0423-389
По запросу
20
BLOCK,FOOT BRAKE-MACH art. 0502-145
По запросу
21
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
22
HOSE,BRAKE-FOOT art. 0402-512
По запросу
23
SWITCH, BRAKE PRESSURE art. 0402-525
По запросу
24
Screw, Cap art. 8408-830
По запросу
25
Тормозной диск Arctic Cat art. 1436-164
от 2 900 ₽
