модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

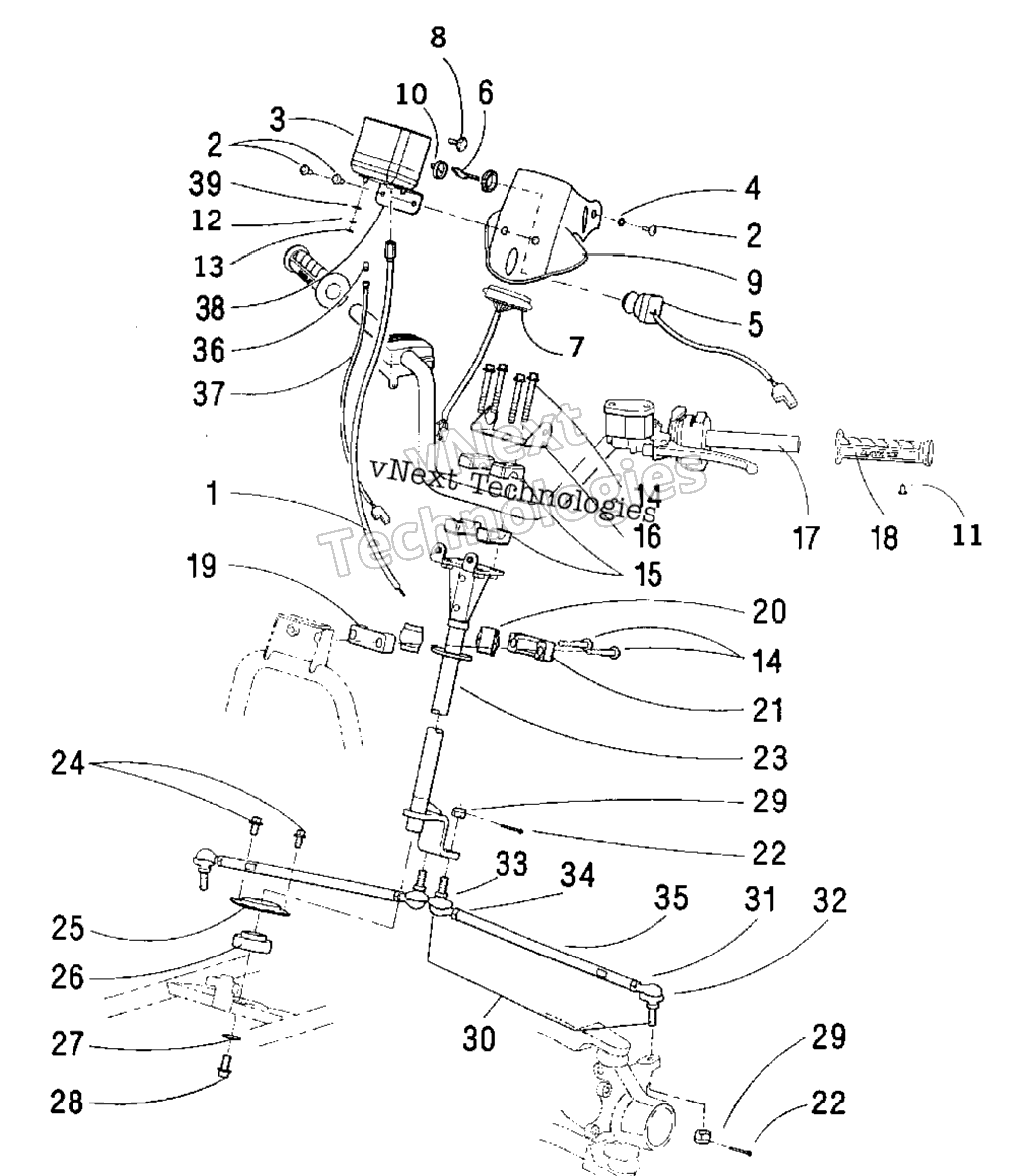

Схема рулевого управления Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cable, Speedometer art. 0487-005
По запросу
2
Винт Arctic Cat art. 8477-616
от 110 ₽
3
Speedometer Assembly (inc. 8, 12-13, and 36-39) art. 0420-031
По запросу
4
COLLAR,6MM BODY art. 0423-052
По запросу
5
SWITCH, IGN (inc. 6) art. 3430-040
По запросу
6
KEY, BLANK (C SERIES) (C Series) art. 3409-007
По запросу
6
KEY, BLANK ( D SERIES) (D Series) art. 3409-011
По запросу
7
PANEL, LED (4) art. 0420-035
По запросу
8
KNOB,SPEEDO-TRIP art. 0420-027
По запросу
9
INSTRUMENT HSNG art. 0405-063
По запросу
10
COVER,KEY art. 0409-013
По запросу
11
Rivet art. 8060-428
По запросу
12
PLAIN WASHER art. 0420-017
По запросу
13
SPLIT PIN art. 0420-015
По запросу
14
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
15
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
16
BRKT,KEY SWITCH-BLACK art. 0506-348
По запросу
17
Руль черный Arctic Cat art. 0505-418
По запросу
18
GRIP,HANDLE BAR art. 0405-039
По запросу
19
Cap, Bearing art. 0605-171
По запросу
20
Втулка рулевой колонки Arctic Cat art. 0405-020
По запросу
21
HSNG,BEARING-UPPER-PTD BLK art. 0705-064
По запросу
22
COTTER KEY 5/64" X 1" art. 0423-151
По запросу
23
POST, STEERING-BLACK art. 0505-431
По запросу
24
Болт Arctic Cat art. 8408-816
от 110 ₽
25
Крышка подшипника Arctic Cat art. 0602-233
По запросу
26
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
27
Шайба Arctic Cat art. 0423-073
от 221 ₽
28
Болт Arctic Cat art. 8409-020
от 110 ₽
29
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
30
TIE ROD-ASSY (inc. 31-35) art. 0505-072
По запросу
31
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
32
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
33
Rod End, Tie Rod-LH Thread art. 0505-875
от 2 970 ₽
34
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
35
Tie Rod art. 0405-032
По запросу
36
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
37
CORD ASSY(SPEEDO) art. 0420-014
По запросу
38
BRKT-ASSY art. 0420-018
По запросу
39
MOUNT,RUBBER art. 0420-016
По запросу
