модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

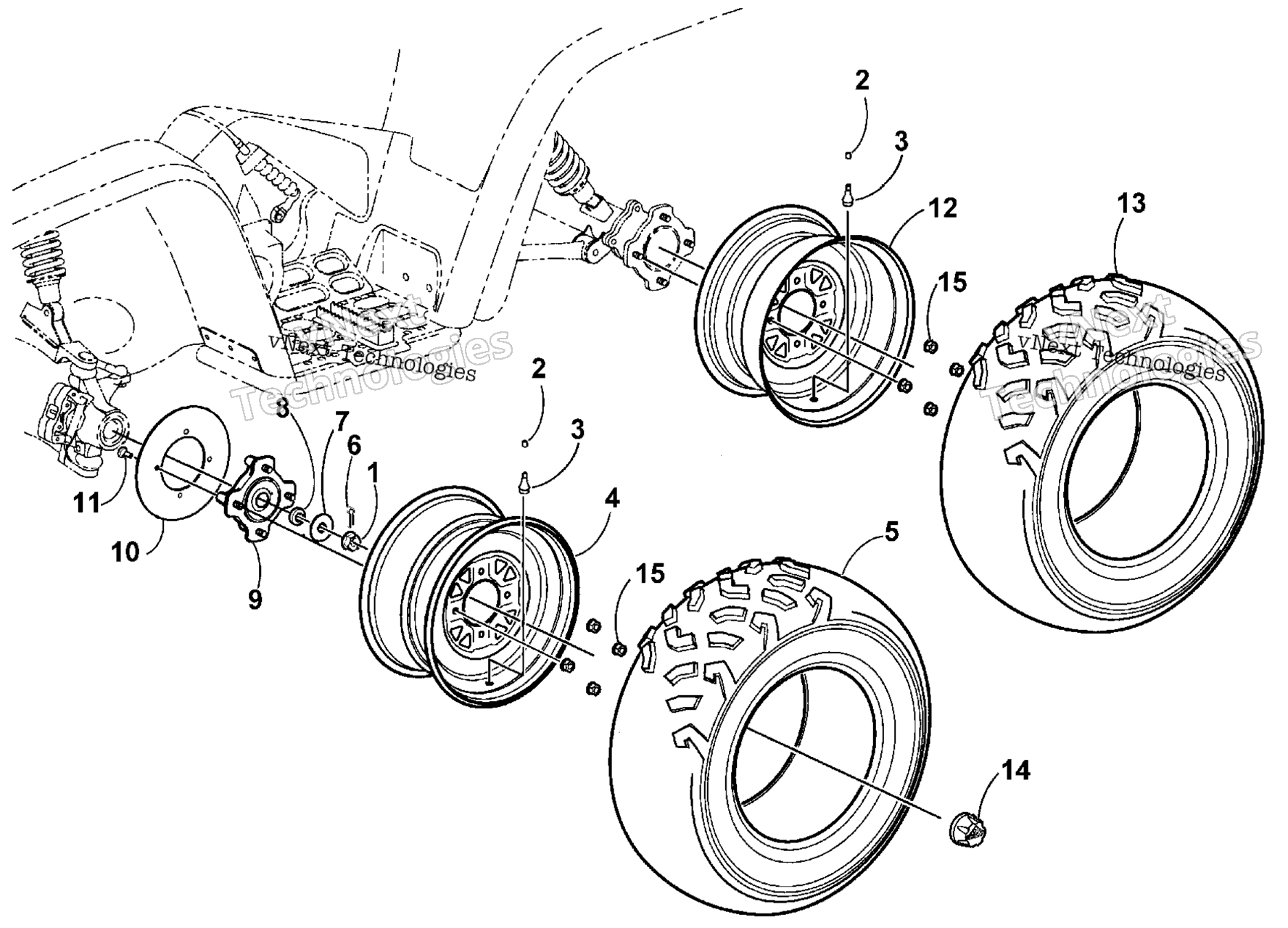

Схема колеса And Tire Assembly для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT,HEX-SLOTTED-18MM-1.5 art. 3423-213
По запросу
2
Stem, Valve w/Cap art. 0402-064
По запросу
3
Stem, Valve w/Cap (inc. 2) art. 0402-064
По запросу
4
WHEEL,12X6.5-SVR art. 0402-375
По запросу
5
TIRE,25X10-12 - TITAN AT489A art. 0402-319
По запросу
6
Шплинт art. 0123-458
По запросу
7
Шайба 18 мм Arctic Cat art. 0423-080
от 630 ₽
8
Втулка сальника Arctic Cat art. 0402-181
от 420 ₽
9
HUB,SPLINED-ASSY (W/DISK MT) art. 0502-258
По запросу
10
Тормозной диск Arctic Cat art. 1436-164
от 2 900 ₽
11
Винт Arctic Cat art. 0423-557
от 110 ₽
12
WHEEL,12X6.5-SVR-RR art. 0402-311
По запросу
13
TIRE,25X10-12 - TITAN AT489A art. 0402-319
По запросу
14
CAP,WHEEL-CTR art. 0403-035
По запросу
15
NUT, WHEEL MOUNTING-Z&C art. 0423-322
По запросу
