модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

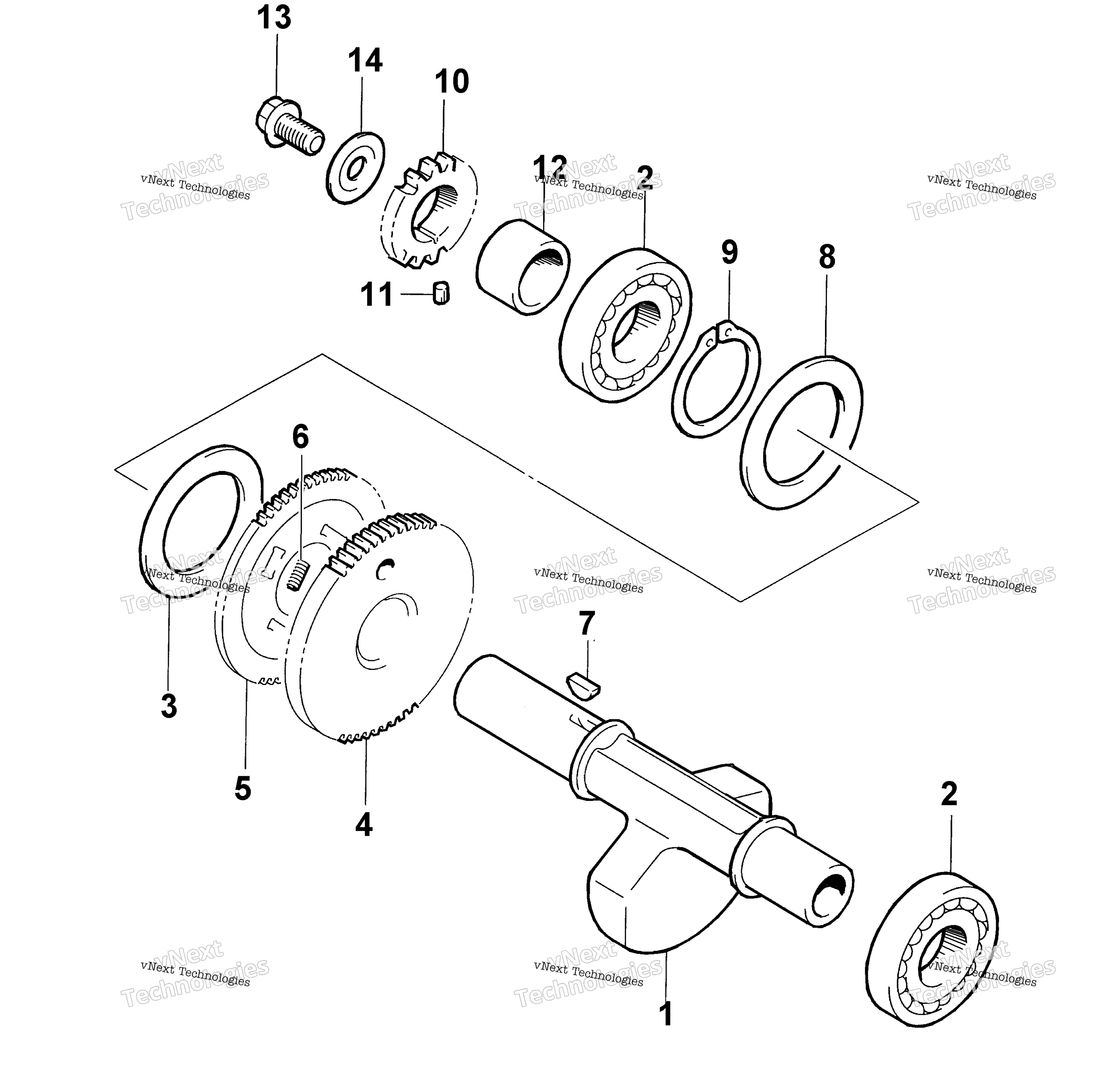

Схема узла балансира коленвала для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BALANCER, CRANK art. 3402-458
По запросу
2
BEARING, M22X56X16 art. 3402-050
По запросу
3
WASHER art. 3423-398
По запросу
4
Gear, Driven - No. 1 art. 3402-459
По запросу
5
GEAR, DRIVEN NO.2 art. 3402-460
По запросу
6
SPRING, DRIVEN GEAR art. 3423-399
По запросу
7
Шпонка М4 Arctic Cat art. 3004-540
от 882 ₽
8
WASHER, CRK BAL DRIVEN GEAR-M38X58 art. 3423-107
По запросу
9
CIRCLIP,FASTENER art. 3423-200
По запросу
10
GEAR,OIL PUMP DRIVE art. 3402-390
По запросу
11
PIN, DECOMP HOLDER art. 3423-110
По запросу
12
SPACER-DRIVE GEAR art. 3402-461
По запросу
13
BOLT, DRIVE GEAR art. 3423-400
По запросу
14
WASHER, DRIVE GEAR art. 3423-401
По запросу
