модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

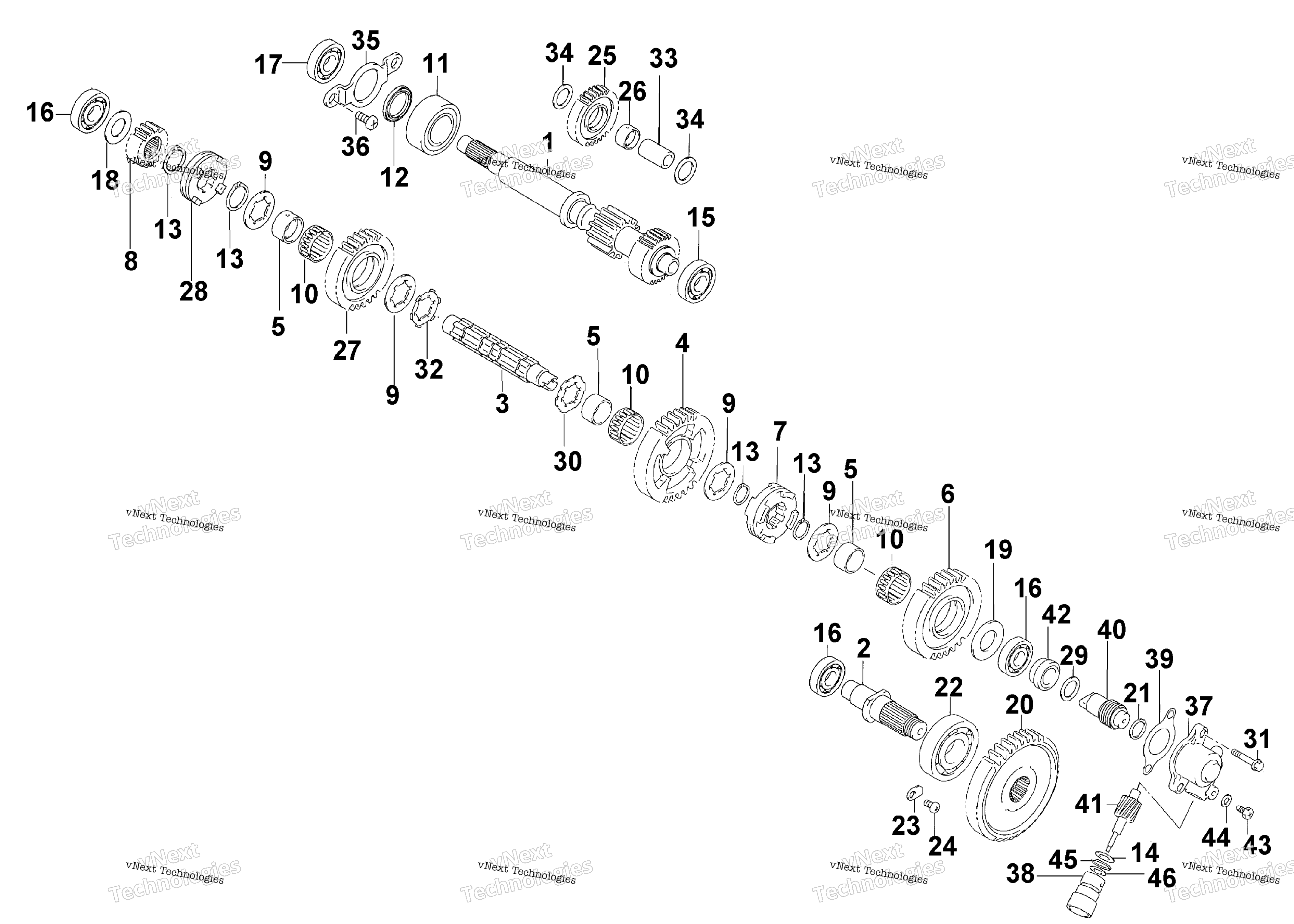

Схема узла вторичной передачи для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,DRIVE art. 3403-028
По запросу
2
SHAFT, SUB T/M OUTPUT art. 3402-491
По запросу
3
SHAFT, SUB T/M COUNTER art. 3402-492
По запросу
4
Gear, Driven Low art. 3402-668
По запросу
5
Bushing art. 3402-494
По запросу
6
GEAR, SUB T/M DRIVEN HI (NT:33) art. 3402-495
По запросу
7
DOG, SLIDING art. 3402-496
По запросу
8
GEAR, SUB T/M DRIVE NO.2 (NT:16) art. 3402-497
По запросу
9
WASHER,LOCK,25MM art. 3423-263
По запросу
10
BEARING, SUB T/M & REV GEAR (M30X35X12) art. 3402-498
По запросу
11
BEARING, DRIVE SHAFT RH (M30X62X23.8) art. 3402-499
По запросу
12
SEAL, DRIVE SHAFT (M30X44X7) art. 3402-537
По запросу
13
CIRCLIP,M25 art. 3423-066
По запросу
14
WASHER, ODOMETER DRIVEN GEAR-M8X15 art. 3423-144
По запросу
15
Bearing, Crankshaft LH, M20X47X14 art. 3003-261
По запросу
16
BALL BEARING,M20X52X15 art. 3402-045
По запросу
17
Подшипник Arctic Cat art. 3402-490
от 8 358 ₽
18
WASHER, DRIVE GEAR RH art. 3423-411
По запросу
19
WASHER, DRIVE GEAR art. 3423-412
По запросу
20
Gear, Driven NO. 2 art. 3402-534
По запросу
21
WASHER, ODOMETER DRIVE GEAR-M15X20 art. 3423-145
По запросу
22
BEARING, OUTPUT SHAFT art. 3402-502
По запросу
23
RETAINER, BEARING art. 3446-031
По запросу
24
Screw, 6X12 art. 3007-574
По запросу
25
GEAR,REVERSE IDLE art. 3402-503
По запросу
26
BUSHING, REVERSE IDLE GEAR art. 3402-504
По запросу
27
GEAR, REVERSE DRIVEN (NT:32) art. 3402-505
По запросу
28
DOG, REVERSE GEAR art. 3402-506
По запросу
29
WASHER, ODOMETER DRIVE GEAR, R-M17X24 art. 3423-146
По запросу
30
WASHER,LOCK,25MM art. 3423-262
По запросу
31
Bolt art. 3006-529
По запросу
32
WASHER,LOCK,25MM art. 3423-266
По запросу
33
SHAFT, REVERSE IDLE art. 3402-507
По запросу
34
SHIM,20MM art. 3402-195
По запросу
35
RETAINER, BEARING art. 3423-410
По запросу
36
SCREW, 6X12 art. 3423-018
По запросу
37
HOUSING, ODOMETER GEAR art. 3446-057
По запросу
38
SLEEVE, ODOMETER DRIVEN GEAR art. 3446-058
По запросу
39
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
40
GEAR, DRIVE art. 3402-508
По запросу
41
GEAR, DRIVEN (NT:15) art. 3402-509
По запросу
42
Spacer art. 3446-114
По запросу
43
BOLT,6X10 art. 3423-792
По запросу
44
Washer, Driven art. 3402-009
По запросу
45
Прокладка одометра Arctic Cat art. 3423-056
от 473 ₽
46
OIL SEAL,M5 art. 3402-077
По запросу
