модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

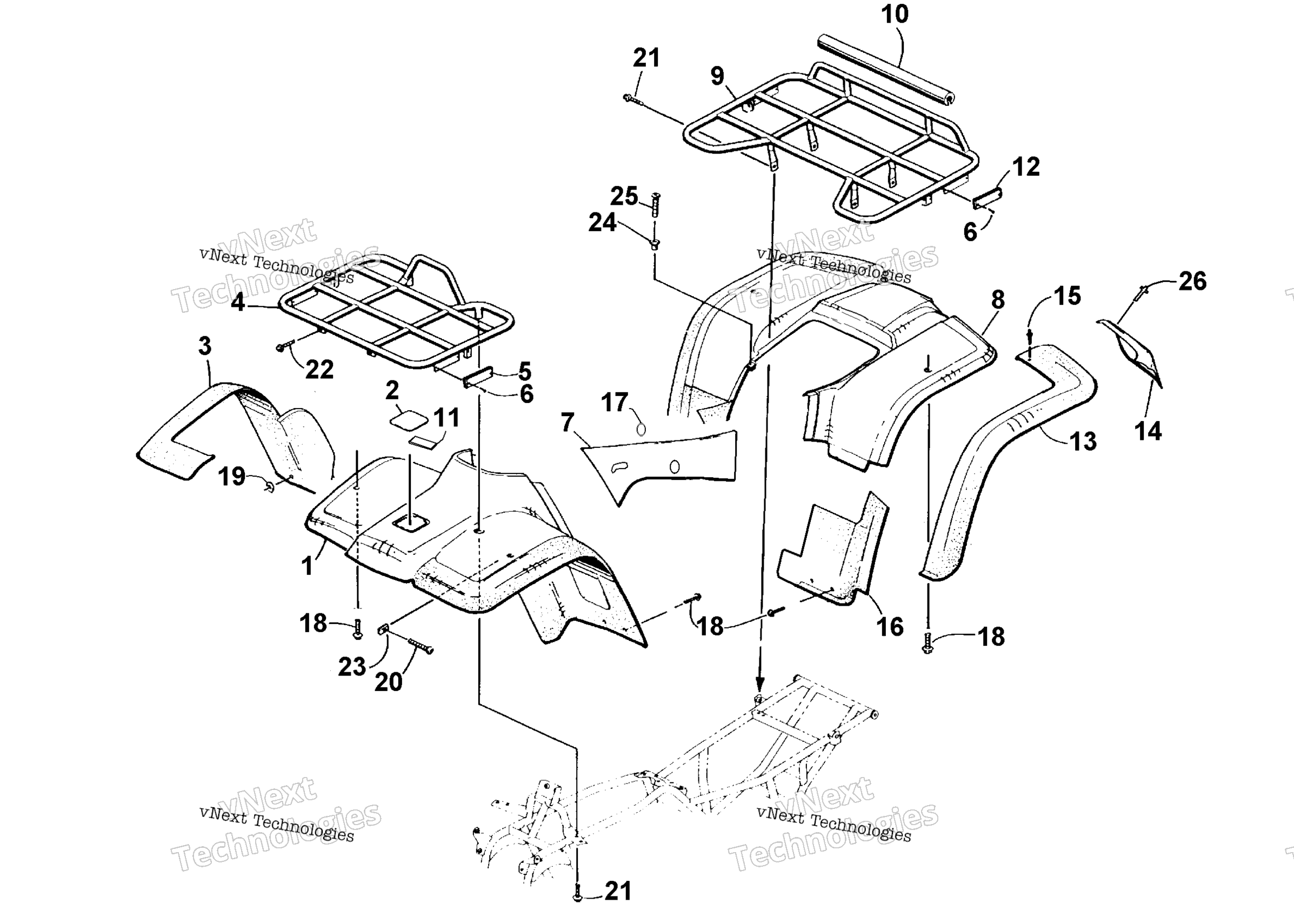

Схема кузов панель узла для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL, FENDER-FR-ROUTED- GREEN art. 0506-405
По запросу
1
PANEL, FENDER-FR-ROUTED- RED art. 0506-406
По запросу
2
COVER,RADIATOR ACCESS-GREEN (W/LOGO) art. 1406-511
По запросу
2
COVER,ACCESS-RED (W/LOGO) art. 1406-142
По запросу
3
FLARE-FR-RH-RT’D-AT-BLACK art. 0506-342
По запросу
3
FLARE,FR-LH-RTD-BLACK art. 0506-343
По запросу
4
RACK,FRONT(BLACK) art. 0506-293
По запросу
5
Reflector, Front Amber art. 0606-526
По запросу
6
Clip, Retaining art. 0623-269
По запросу
7
PANEL,SIDE-LH ROUTED-GREEN art. 0506-165
По запросу
7
PANEL,SIDE-RH RT’D-GREEN W/VALVE HOLE art. 0506-372
По запросу
7
PANEL,SIDE-LH ROUTED - RED art. 0506-243
По запросу
7
PANEL,SIDE-RH RT’D-RED W/VALVE HOLE art. 0506-370
По запросу
8
PANEL,FENDER-RR RT’D(GRN) art. 0506-302
По запросу
8
PANEL,FENDER-RR ROUTED RED art. 0506-258
По запросу
9
RACK,REAR-PAINTED art. 0506-292
По запросу
10
Wrap, Tube - Rear Rack art. 0406-293
По запросу
11
FOAM,RADIATOR ACCESS PANEL-CTL art. 0417-002
По запросу
12
Reflector - Red art. 0606-029
По запросу
13
Flare - Rear Left art. 0406-083
По запросу
13
Flare - Rear Right art. 0406-082
По запросу
14
MUD FLAP, LH-MOLDED-BLACK art. 0406-559
По запросу
14
MUD FLAP, RH-MOLDED-BLACK art. 0406-558
По запросу
15
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
16
FENDER EXTENSION,RH-ROUTED-BLACK art. 0506-336
По запросу
16
FENDER EXT-L.H. PUNCH TRIMMED art. 0506-337
По запросу
17
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
18
Винт Arctic Cat art. 0423-101
от 263 ₽
19
Гайка Arctic Cat art. 8424-602
от 110 ₽
20
Винт Arctic Cat art. 8477-616
от 110 ₽
21
Болт Arctic Cat art. 8409-020
от 110 ₽
22
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
23
Clip, U-Nut art. 0423-031
По запросу
24
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
25
SCREW,MACH-#10-32X3/4(BLK) art. 0423-068
По запросу
26
RIVET, PLASTIC,-.248X.315/.472 art. 0423-168
По запросу
