модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

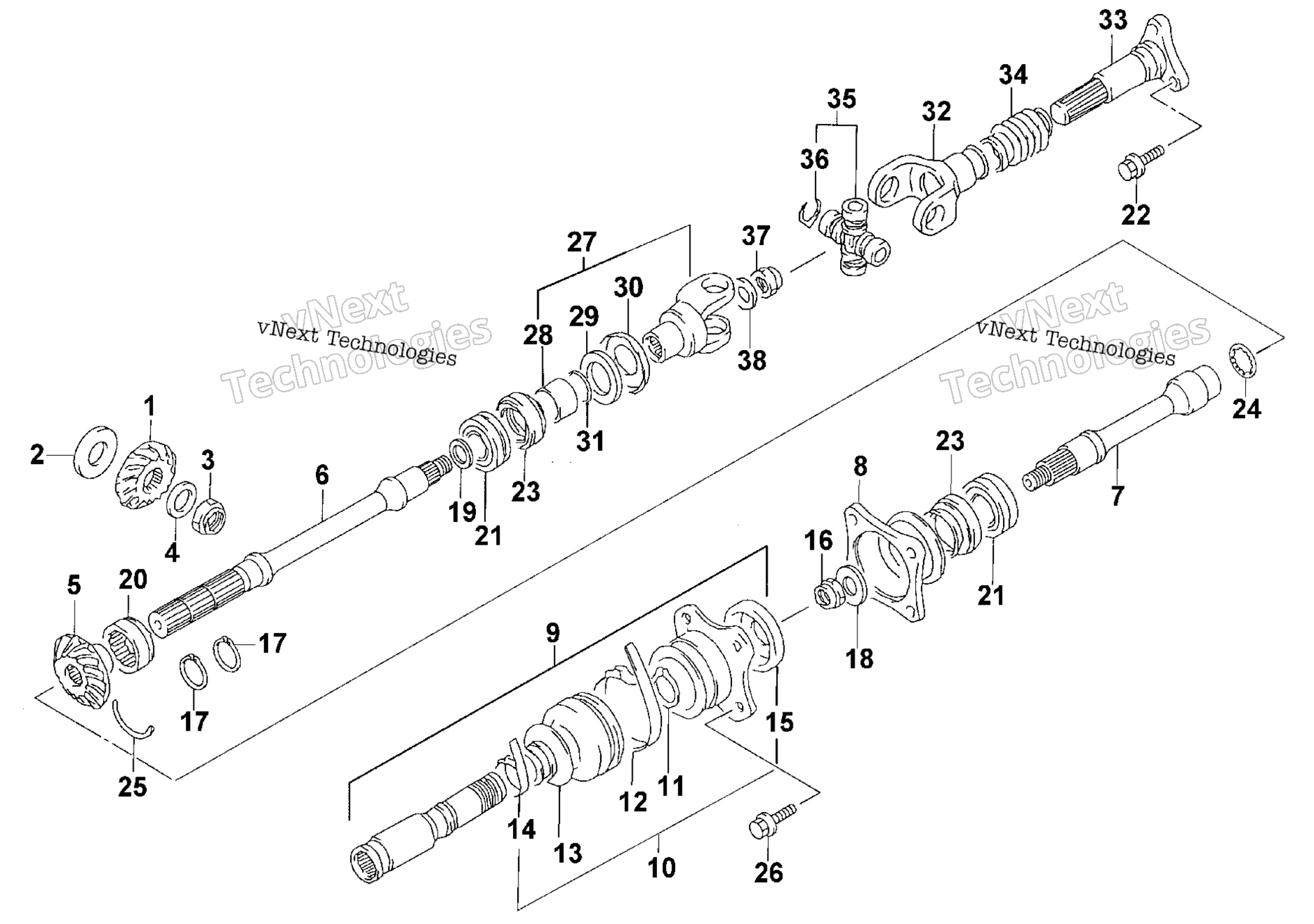

Схема узла вторичного привода для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, SEC DRIVEN BEVEL art. 3402-551
По запросу
2
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
3
NUT 20MM art. 3423-023
По запросу
4
Washer art. 3005-372
По запросу
5
KIT, BEVEL GEAR art. 3402-819
По запросу
6
SHAFT, SEC DRIVEN FRONT art. 3402-512
По запросу
7
SHAFT, SEC DRIVEN OUTPUT RR art. 3402-513
По запросу
8
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
9
JOINT ASSY, REAR OUTPUT (inc.10-15) art. 3435-010
По запросу
10
BOOT SET, JOINT (inc. 11-15) art. 3435-066
По запросу
11
RING, SNAP art. 3423-210
По запросу
12
CLAMP art. 3423-211
По запросу
13
Boot art. 3435-067
По запросу
14
CLAMP art. 3423-212
По запросу
15
SEAL PLATE art. 3423-356
По запросу
16
NUT,16MM art. 3423-025
По запросу
17
CIRCLIP,FASTENER art. 3423-908
По запросу
18
WASHER,16MM art. 3423-028
По запросу
19
SHIM,25MM art. 3402-022
По запросу
19
SHIM,25MM art. 3402-028
По запросу
19
SHIM,25X34X0.8 art. 3403-217
По запросу
19
SHIM,25MM art. 3402-020
По запросу
19
SHIM,25MM art. 3402-019
По запросу
19
SHIM,25MM art. 3402-018
По запросу
19
SHIM,25MM art. 3402-017
По запросу
19
SHIM,25MM art. 3402-031
По запросу
19
SHIM,25MM art. 3402-030
По запросу
19
SHIM,25MM art. 3402-029
По запросу
19
SHIM,25MM art. 3402-023
По запросу
19
SHIM,25MM art. 3402-024
По запросу
19
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
20
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
21
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
22
Болт Arctic Cat art. 8409-020
от 110 ₽
23
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
24
WASHER, SEC DRIVEN SHAFT art. 3423-415
По запросу
25
C RING,M50 art. 3423-072
По запросу
26
Болт Arctic Cat art. 8408-820
от 110 ₽
27
Yoke, Output - Front (inc. 28-31) art. 3435-090
По запросу
28
Collar, Yoke art. 3435-029
По запросу
29
PLATE, OUTPUT YOKE OIL SEAL art. 3435-030
По запросу
30
WASHER,30MM art. 3423-035
По запросу
31
O RING D:1 ID:28 art. 3423-060
По запросу
32
YOKE, PROPELLER SHAFT JOINT art. 3402-516
По запросу
33
Shaft, Propeller art. 3402-517
По запросу
34
BOOT,PROP SHAFT (SHORT) art. 0402-967
По запросу
35
Крестовина art. 3435-011
По запросу
36
CIRCLIP,M25 art. 3423-067
По запросу
37
NUT,16MM art. 3423-025
По запросу
38
WASHER,16MM art. 3423-028
По запросу
