модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

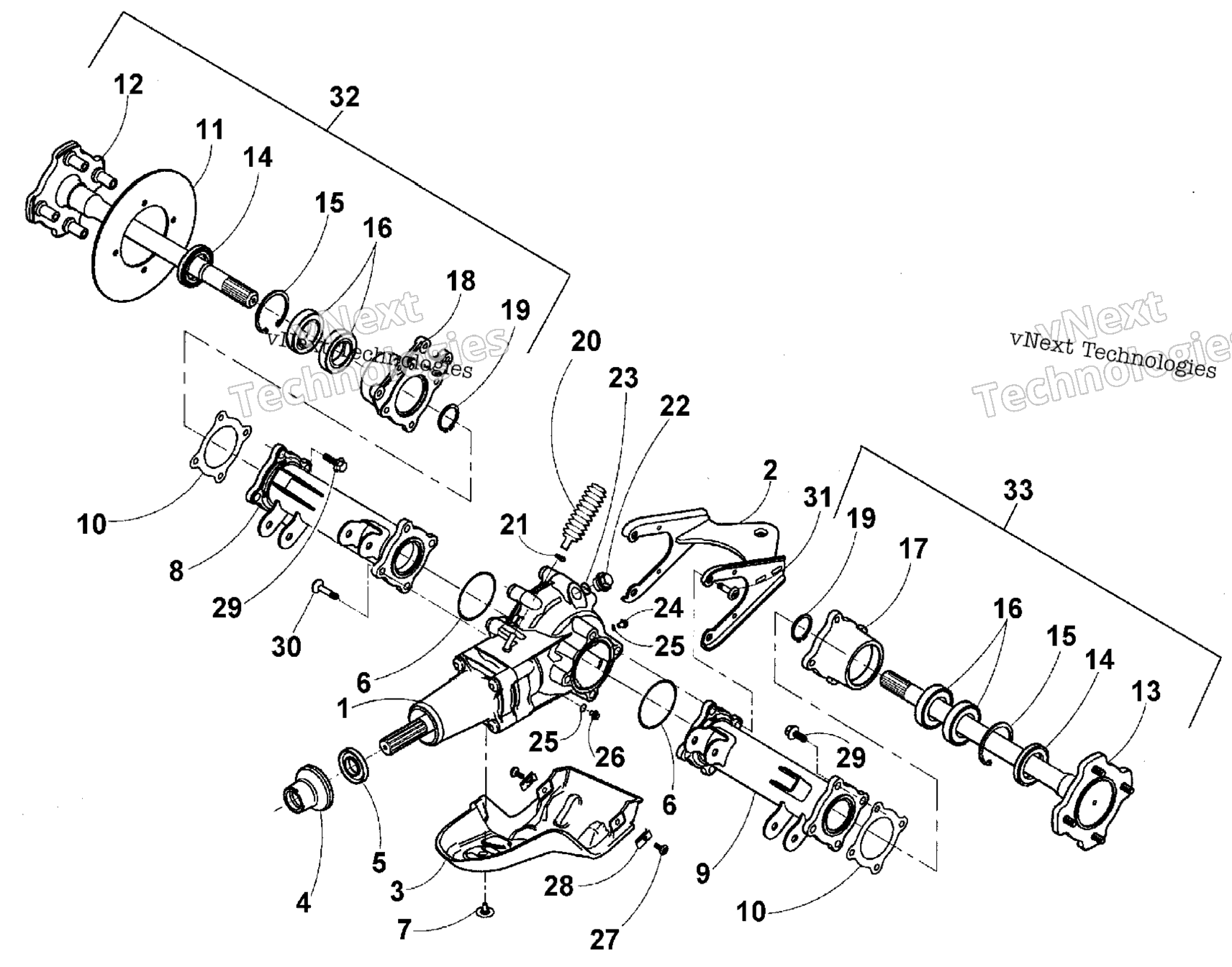

Схема задний мост узла для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
GEARCASE,RR- ASSY art. 0502-108
По запросу
2
TRAILER HITCH-BLACK art. 0506-300
По запросу
3
PANEL,GEARCASE RR art. 0406-415
По запросу
4
SLINGER,REAR GEARCASE art. 0402-352
По запросу
5
SEAL,25 X 52 X 8 DC art. 0402-323
По запросу
6
O-RING,79.5 X2MM art. 0423-119
По запросу
7
Винт Arctic Cat art. 0423-101
от 263 ₽
8
HOUSING,AXLE-RH-BLACK art. 0502-090
По запросу
9
HOUSING,AXLE-LH-BLACK art. 0502-091
По запросу
10
GASKET,AXLE-RR art. 0402-374
По запросу
11
Тормозной диск Arctic Cat art. 1436-164
от 2 900 ₽
12
Axle, Rear - Assembly - Right art. 0502-272
По запросу
13
AXLE,REAR-LH-ASSY art. 0502-273
По запросу
14
Seal art. 0402-348
По запросу
15
RING,RETAINING-INT 62 art. 0402-347
По запросу
16
BEARING,BALL (6007 2RS C3) art. 0402-339
По запросу
17
HOUSING,BEARING-LH-MACH art. 0502-683
По запросу
18
HOUSING,BEARING-MACH RH art. 0502-138
По запросу
19
RING,RETAINING-EXT 35MM art. 0402-351
По запросу
20
Сапун Arctic Cat art. 1402-620
от 750 ₽
21
CLAMP,HOSE-DOUBLE WIRE art. 0423-155
По запросу
22
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
23
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
24
PLUG,DRAIN art. 0402-334
По запросу
25
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
26
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
27
Винт Arctic Cat art. 8477-616
от 110 ₽
28
Clip, U-Nut art. 0423-031
По запросу
29
Screw, Cap art. 8409-025
По запросу
30
SCREW,SELFTAP-TSPNH M10X1.5X33 art. 0423-117
По запросу
31
SCREW,SELF TAP-TSPNH M10X1.5X37 art. 0423-116
По запросу
32
RETAINER, AXLE - RR RH ASSY (inc. 11-12, 14-16, and 18-19) art. 0502-140
По запросу
33
RETAINER, AXLE - RR LH ASSY (inc. 13-17 and 19) art. 0502-107
По запросу
