модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)

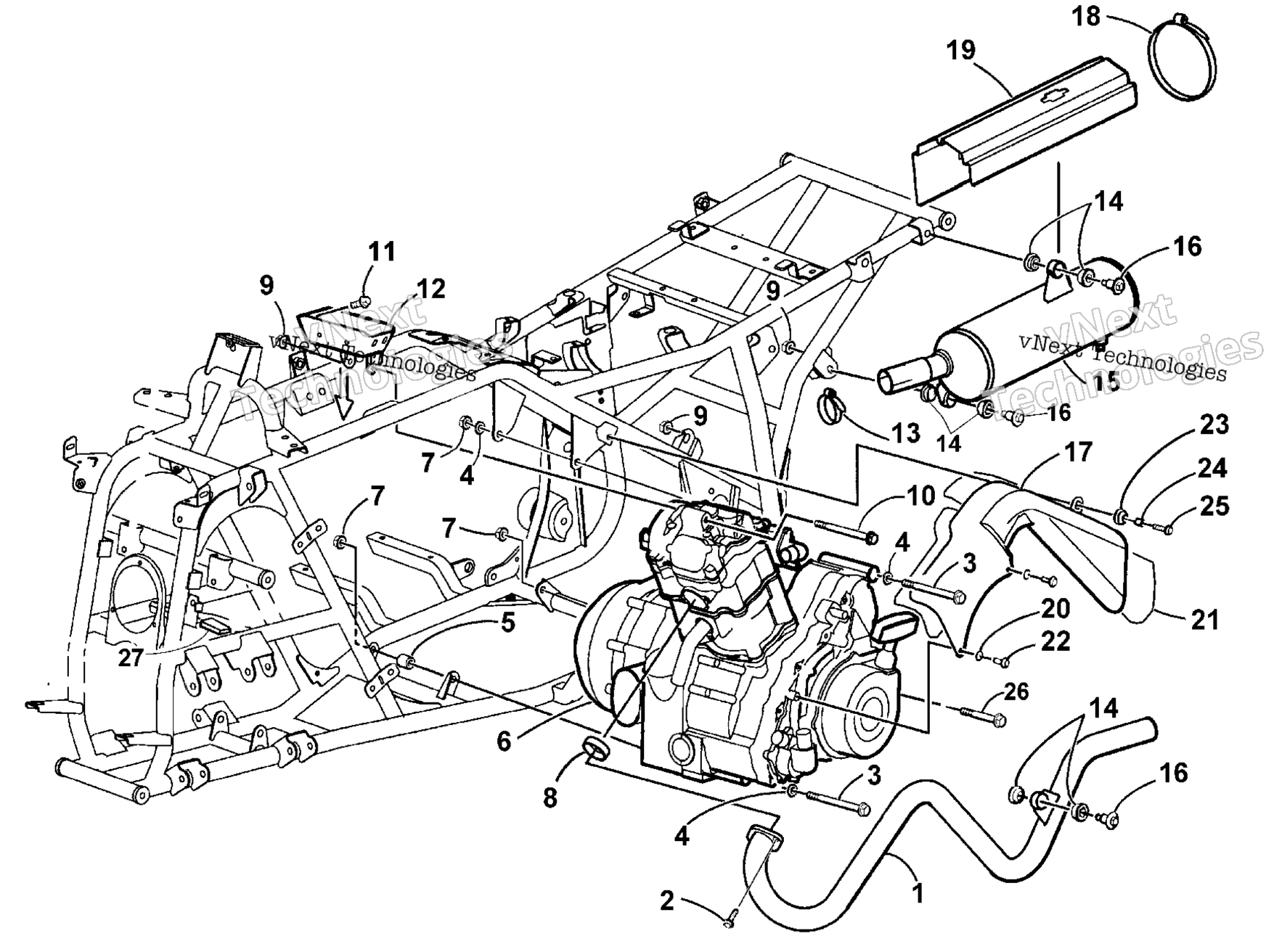

Схема двигателя And Exhaust для 500 CC AUTOMATIC (RED) (A2000ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE,EXHAUST-WELD’T art. 0512-021
По запросу
2
Болт Arctic Cat art. 8408-820
от 110 ₽
3
BOLT, 10X215 art. 3423-009
По запросу
4
WASHER, MOTOR MOUNT art. 0423-050
По запросу
5
Втулка art. 1423-025
от 1 092 ₽
6
ENGINE,ELT500A-4WDY- ASSY(FROM 0463-013) art. 0462-013
По запросу
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
SEAL,EXHAUST PIPE art. 0412-007
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
11
Болт Arctic Cat art. 8408-816
от 110 ₽
12
Bracket, Engine - Upper art. 0506-374
По запросу
13
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
14
BUSHING,EXHAUST art. 0412-033
По запросу
15
MUFFLER-BLACK (0412-156) art. 0512-161
По запросу
16
SCREW,SHOULDER-EXHAUST art. 0423-106
По запросу
17
COVER,EXHAUST PIPE-PTD BLK art. 1506-376
По запросу
18
CLAMP,HOSE-5" SIZE 72 art. 0423-079
По запросу
19
PLATE,HEAT-MUFFLER art. 0406-298
По запросу
20
WASHER,LOCK-1/4 EXT TOOTH TYPE A Z&BLK art. 8053-212
По запросу
21
SHIELD,HEAT art. 0412-054
По запросу
21
SHIELD,HEAT art. 0412-055
По запросу
22
Screw, Machine art. 8477-610
По запросу
23
GROMMET(LV 11378) art. 0423-030
По запросу
24
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
25
Болт Arctic Cat art. 8476-620
По запросу
26
BOLT, (M10X180) art. 3423-391
По запросу
27
PAD, BATTERY art. 0406-555
По запросу
