модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

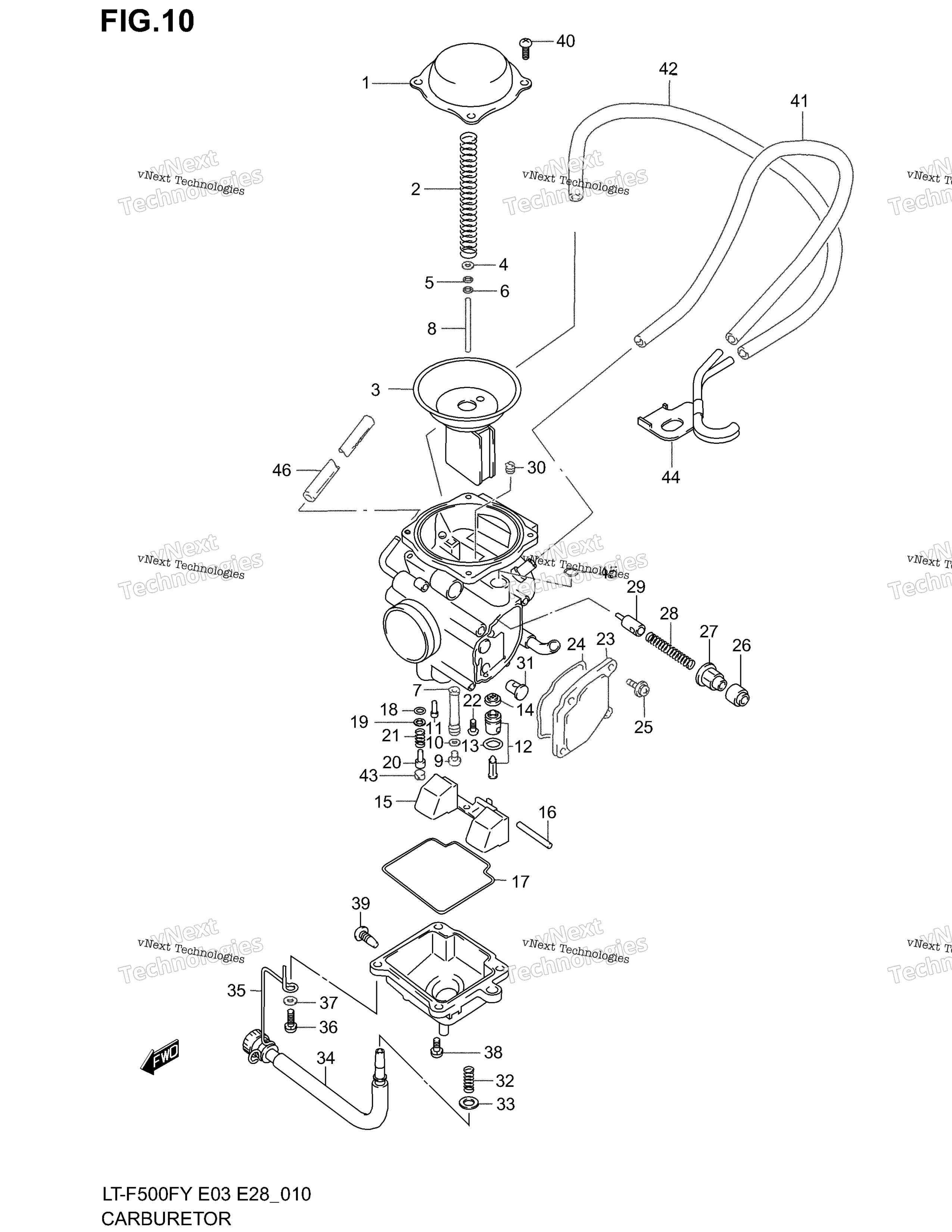

Схема карбюратора для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY MODEL W/X E33 art. 13200-09F10-000
По запросу
0
CARBURETOR ASSY MODEL Y/K1/K2 art. 13200-09F30-000
По запросу
0
CARBURETOR ASSY MODEL Y/K1/K2 E33; Includes Item(s) 1 - 43 art. 13200-09F50-000
По запросу
0
CARBURETOR ASSY MODEL W/X art. 13200-09F01-000
По запросу
1
COVER ASSY MODEL W/X art. 13502-09F00-000
По запросу
2
SPRING art. 13417-09F00-000
По запросу
3
DIAPHRAGM ASSY art. 13500-09F01-000
По запросу
4
RING art. 13382-42A00-000
По запросу
5
E RING art. 13394-40D20-000
По запросу
6
RING art. 13387-47010-000
По запросу
7
JET, NEEDLE (O-0M) art. 09494-00920-000
По запросу
8
NEEDLE, JET (4D29-3) art. 13383-09F00-000
По запросу
8
NEEDLE, JET (4D34-1) E33 art. 13383-09F10-000
По запросу
9
JET, MAIN (130) art. 09491-26011-000
По запросу
10
WASHER art. 13382-03110-000
По запросу
11
JET, PILOT (50) E33 art. 09492-50026-000
По запросу
11
JET, PILOT (55) art. 09492-55020-000
По запросу
12
NEEDLE VALVE ASSY art. 13370-09F00-000
По запросу
13
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
14
FILTER MODEL K1/K2 art. 13376-19F00-000
По запросу
15
FLOAT ASSY MODEL W/X/Y art. 13250-42A00-000
По запросу
15
FLOAT ASSY MODEL K1/K2 art. 13250-28A00-000
По запросу
16
PIN art. 13254-92311-000
По запросу
17
O RING art. 13251-42A00-000
По запросу
18
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
19
Шайба Suzuki art. 13291-29900-000
По запросу
20
ADJUSTER (2 3/8) art. 13279-47070-000
По запросу
21
SPRING art. 13268-47070-000
По запросу
22
SCREW art. 13602-43410-000
По запросу
23
COVER art. 13502-19B50-000
По запросу
24
O RING art. 13251-19B50-000
По запросу
25
SCREW art. 13602-19B50-000
По запросу
26
CAP art. 13681-04011-000
По запросу
27
HOLDER, GUIDE art. 13418-43410-000
По запросу
28
SPRING art. 13417-43010-000
По запросу
29
PLUNGER ASSY MODEL Y/K1/K2 art. 13411-09FA0-000
По запросу
29
PLUNGER ASSY MODEL W/X art. 13411-19B50-000
По запросу
30
JET, AIR (155) art. 09493-30005-000
По запросу
31
GUIDE, CABLE art. 13591-19B50-000
По запросу
32
SPRING art. 13268-19B50-000
По запросу
33
WASHER art. 13615-45010-000
По запросу
34
CABLE ADJUSTER ASSY art. 13267-19B70-000
По запросу
35
CLIP art. 13692-09F00-000
По запросу
36
SCREW art. 13602-04168-000
По запросу
37
WASHER art. 08322-0104A-000
По запросу
38
SCREW art. 02112-0412A-000
По запросу
39
SCREW MODEL W/X/Y art. 13247-02340-000
По запросу
40
SCREW art. 02112-0408A-000
По запросу
41
HOSE MODEL W/X/Y art. 13683-05A40-000
По запросу
41
HOSE MODEL K1/K2 art. 13683-19B81-000
По запросу
42
HOSE MODEL W/X/Y art. 13683-19B81-000
По запросу
43
PLUG E33 art. 13281-05A00-000
По запросу
44
PIPE, AIR VENT art. 13670-09F00-000
По запросу
45
O RING art. 09280-06008-000
По запросу
46
HOSE (5X10X600) L:600->240 art. 44421-13ER0-000
По запросу
