модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

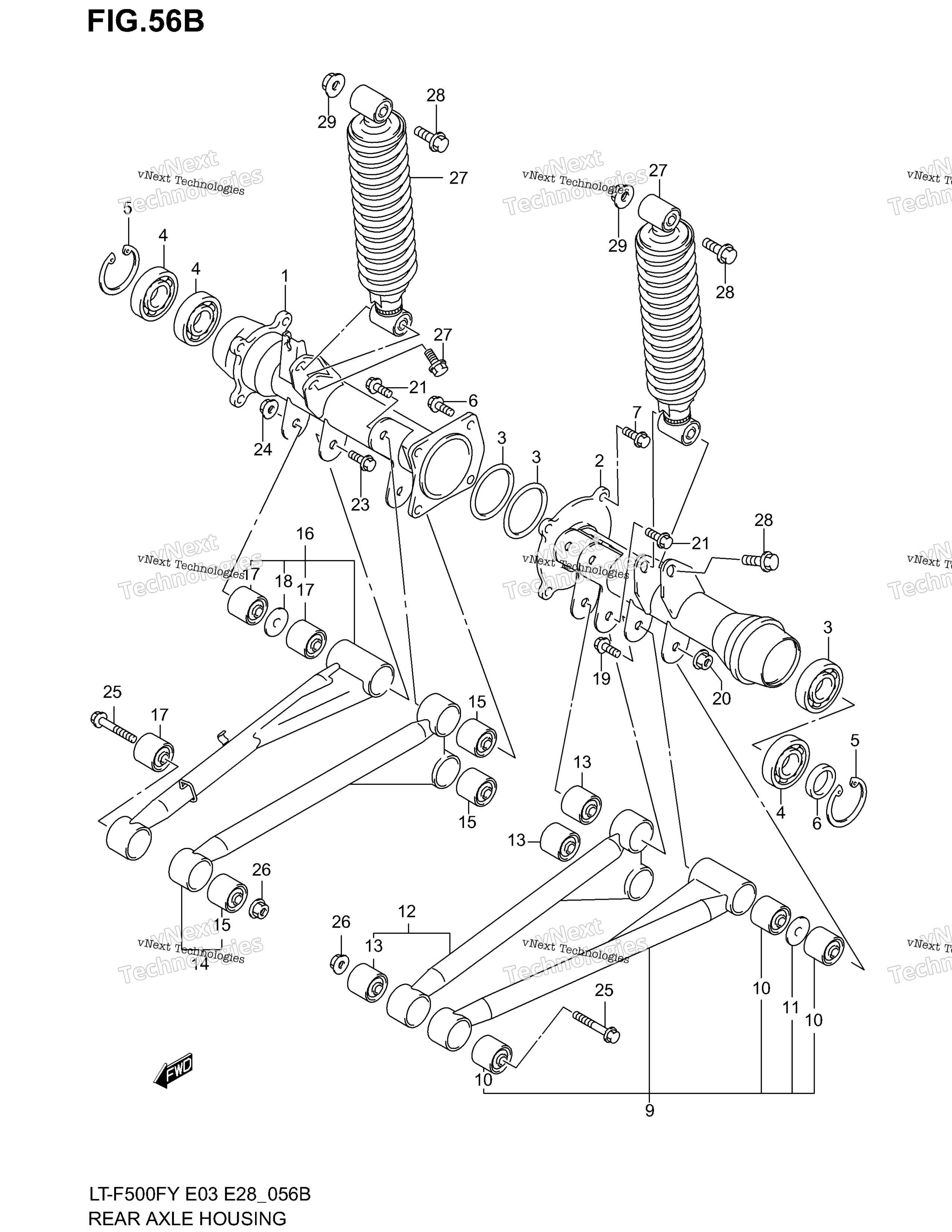

Схема задний мост Housing (Model K1 / K2) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING, REAR AXLE RH art. 61100-09F30-000
По запросу
2
HOUSING, REAR AXLE LH art. 61200-09F30-000
По запросу
3
O RING art. 09280-69001-000
По запросу
4
Подшипник Suzuki art. 08123-60067-000
от 500 ₽
5
CIRCLIP art. 08331-41559-000
По запросу
6
SEAL, OIL LH (38X55X6.4) art. 09283-38013-000
По запросу
7
BOLT, REAR RH (10X30) art. 01550-1030A-000
По запросу
8
BOLT, REAR LH (10X30) art. 01550-1030A-000
По запросу
9
ARM SET, REAR LH OUTER Includes Item(s) 10 - 11 art. 62640-09871-000
По запросу
10
BUSH, SUSPENSION ARM art. 61240-09F10-000
По запросу
11
SPACER, BUSH (10.5X34.6X5) art. 62649-09F00-000
По запросу
12
ARM SET, REAR LH INNER Includes Item(s) 13 art. 62640-09881-000
По запросу
13
BUSH, SUSPENSION ARM art. 61240-09F10-000
По запросу
14
ARM SET, REAR RH INNER Includes Item(s) 15 art. 62640-09891-000
По запросу
15
BUSH, SUSPENSION ARM art. 61240-09F10-000
По запросу
16
ARM SET, REAR RH OUTER Includes Item(s) 17 - 18 art. 62641-09811-000
По запросу
17
BUSH, SUSPENSION ARM art. 61240-09F10-000
По запросу
18
SPACER, BUSH (10.5X34.6X5) art. 62649-09F00-000
По запросу
19
BOLT, LH OUTER (10X100) art. 09103-10110-000
По запросу
20
NUT art. 09159-10115-000
По запросу
21
BOLT, LH INNER (10X54) art. 09103-10040-000
По запросу
22
BOLT, RH INNER (10X65) art. 09103-10316-000
По запросу
23
BOLT, RH OUTER (10X100) art. 09103-10110-000
По запросу
24
NUT art. 09159-10115-000
По запросу
25
BOLT, PIVOT (10X101.5) art. 09103-10317-000
По запросу
26
Гайка Suzuki art. 08316-1010B-000
По запросу
27
ABSORBER ASSY, REAR SHOCK MODEL K2 art. 62100-09F20-019
По запросу
27
ABSORBER ASSY, REAR SHOCK (BLACK) MODEL K1 art. 62100-09F10-019
По запросу
28
BOLT (10X48) art. 09103-10126-000
По запросу
29
NUT art. 09159-10115-000
По запросу
