модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

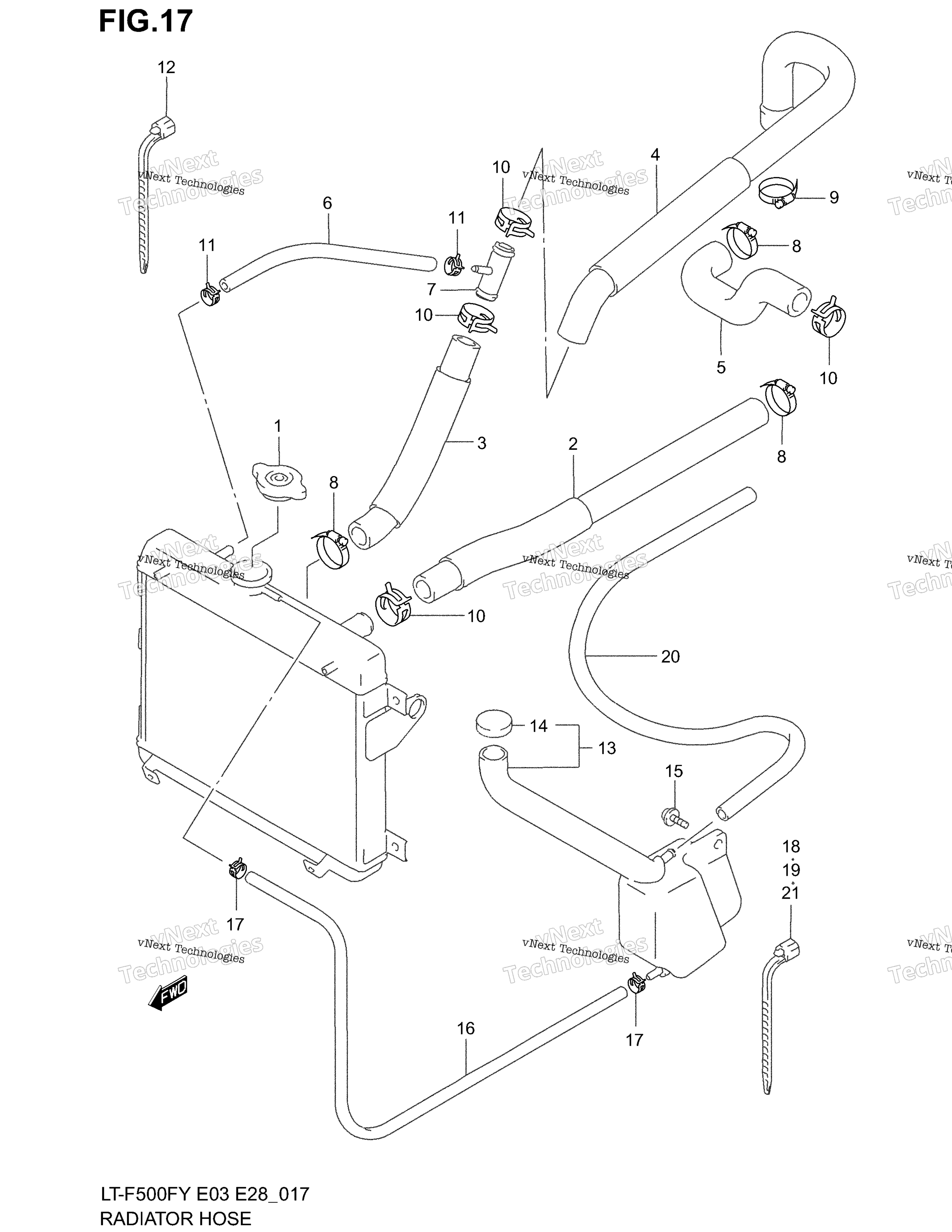

Схема шланга радиатора для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора Suzuki art. 17730-08J00-000
от 3 728 ₽
2
HOSE, RADIATOR INLET art. 17851-09F00-000
По запросу
3
HOSE, RADIATOR OUTLET art. 17852-09F00-000
По запросу
4
HOSE, WATER PUMP INLET art. 17853-09F00-000
По запросу
5
HOSE, WATER PUMP OUTLET art. 17854-09F00-000
По запросу
6
HOSE, RADIATOR BYPASS art. 17854-24F00-000
По запросу
7
PIPE, WATER HOSE JOINT art. 17890-17E01-000
По запросу
8
CLAMP art. 09402-32511-000
По запросу
9
CLAMP art. 09402-38511-000
По запросу
10
CLAMP art. 09401-26407-000
По запросу
11
CLIP art. 09401-12414-000
По запросу
12
CLAMP art. 09407-25401-000
По запросу
13
TANK ASSY, RESERVOIR Includes Item(s) 14 art. 17910-09F00-000
По запросу
14
Крышка расширительного бачка Suzuki art. 17932-12C00-000
По запросу
15
SCREW art. 09136-06017-000
По запросу
16
HOSE, INLET L:600->400 art. 17981-09F00-000
По запросу
17
CLIP art. 09401-08411-000
По запросу
18
CLAMP, NO.1 art. 09407-14403-000
По запросу
19
CLAMP, NO.2 art. 09407-18402-000
По запросу
20
HOSE, OVERFLOW L:600->500 art. 17982-09F00-000
По запросу
21
CLAMP, INLET HOSE art. 09407-14403-000
По запросу
