модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

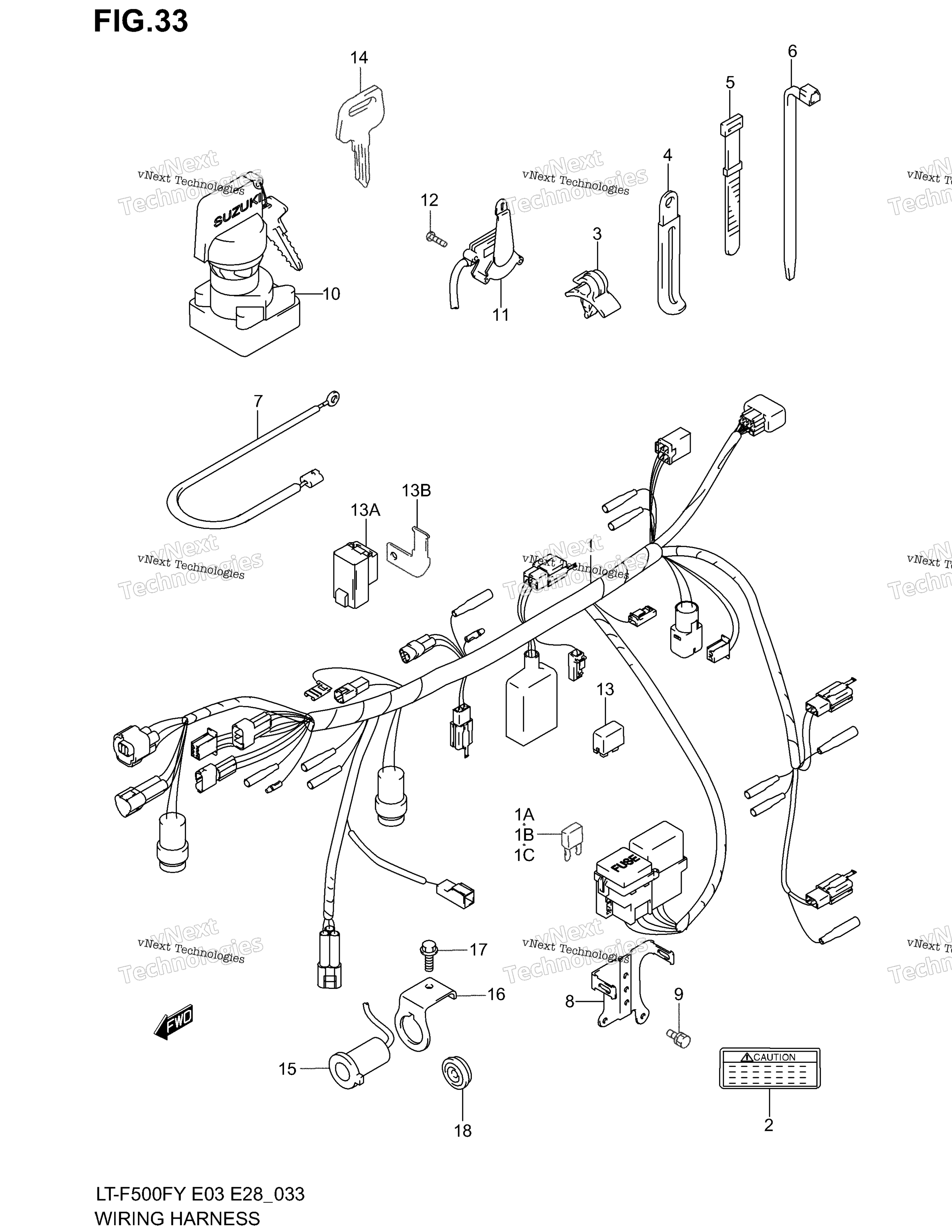

Схема жгута проводов для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
WIRING HARNESS MODEL Y art. 36610-09F50-000
По запросу
1
WIRING HARNESS MODEL K1 art. 36610-09FA0-000
По запросу
1
WIRING HARNESS MODEL K2; Includes Item(s) 1A - 1C art. 36610-09FE0-000
По запросу
1
FUSE (5A) art. 09481-05501-000
По запросу
1
FUSE (10A) art. 09481-10501-000
По запросу
1
FUSE (20A) art. 09481-20501-000
По запросу
1
WIRING HARNESS MODEL W/X art. 36610-09FV0-000
По запросу
2
LABEL, CAUTION MAX AMP MODEL K2 E28 art. 38852-09F21-000
По запросу
2
LABEL, CAUTION MAX AMP MODEL Y/K1 E28 art. 38852-09FA0-000
По запросу
2
LABEL, CAUTION MAX AMP MODEL W/X E28 art. 38852-09F10-000
По запросу
2
LABEL, CAUTION MAX AMP MODEL W/X E28 art. 38852-09F00-000
По запросу
3
CLAMP art. 09403-16307-000
По запросу
4
CLAMP (L:60) art. 09404-06429-000
По запросу
5
CLAMP art. 09407-12402-000
По запросу
6
CLAMP (L:165) art. 09407-18402-000
По запросу
6
CLAMP (L:235) art. 09407-25401-000
По запросу
6
CLAMP (L:125) art. 09407-14403-000
По запросу
7
WIRE, IGNITION COIL art. 36851-05D00-000
По запросу
8
BRACKET, FUSE BOX art. 36744-09F00-000
По запросу
9
BOLT (5X10) art. 09117-05001-000
По запросу
10
SWITCH ASSY, IGNITION art. 37110-05G01-000
По запросу
11
SWITCH ASSY, REVERSE art. 37600-09F00-000
По запросу
12
SCREW art. 02142-0525B-000
По запросу
13
BRACKET, GEAR IN START MODEL K2 art. 38741-09F00-000
По запросу
13
RELAY, GEAR IN START MODEL K2 art. 38740-26E01-000
По запросу
13
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
14
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
14
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
14
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
14
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
15
TERMINAL, POWER SOURCE MODEL K1/K2 art. 38850-09F00-000
По запросу
16
BRACKET, POWER SOURCE MODEL K1/K2 art. 38855-09F00-000
По запросу
17
BOLT MODEL K1/K2 art. 01550-0610A-000
По запросу
18
GROMMET, POWER SOURCE MODEL K1/K2 art. 38854-09F00-000
По запросу
