модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

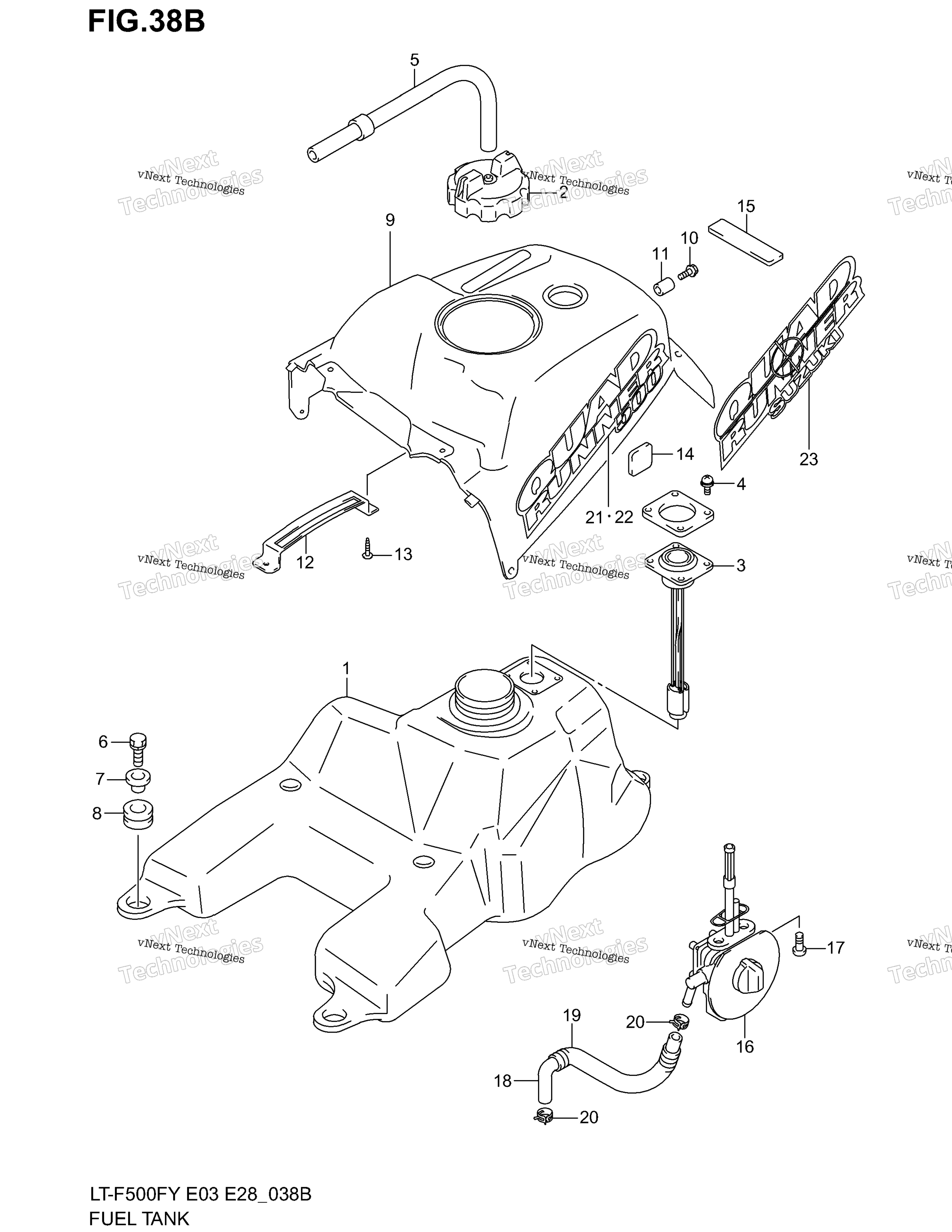

Схема топливного бака (Model K1/K2) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-09FA1-000
По запросу
2
CAP, FUEL TANK art. 44200-20B00-000
По запросу
3
GAUGE, FUEL LEVEL art. 44580-09FA1-000
По запросу
4
Винт Suzuki art. 02112-7616A-000
от 420 ₽
5
HOSE, BREATHER art. 44433-09FA1-000
По запросу
6
BOLT art. 01570-0835A-000
По запросу
7
Втулка Suzuki art. 09180-08174-000
По запросу
8
CUSHION art. 09320-12016-000
По запросу
9
COVER, FUEL TANK (RED) MODEL K2 art. 44271-09F10-YT9
По запросу
9
COVER, FUEL TANK (GREEN) MODEL K2 art. 44271-09F10-YT8
По запросу
9
COVER, FUEL TANK (RED) MODEL K1 art. 44271-09F10-Y9P
По запросу
9
COVER, FUEL TANK (GREEN) MODEL K1 art. 44271-09F10-Y9N
По запросу
10
Болт Suzuki art. 01550-0620A-000
от 326 ₽
11
SPACER art. 09180-06267-000
По запросу
12
PLATE, LEVER art. 57950-09F00-000
По запросу
13
SCREW art. 03541-0412A-000
По запросу
14
CUSHION, SIDE art. 63191-25C00-000
По запросу
15
CUSHION art. 47451-38A01-000
По запросу
16
COCK ASSY, FUEL art. 44300-09F12-000
По запросу
17
SCREW art. 02112-3616A-000
По запросу
18
HOSE, FUEL (L:600->150) art. 44421-12FR0-000
По запросу
19
SHIELD, HOSE HEAT art. 13684-38B10-000
По запросу
20
CLIP art. 09401-11415-000
По запросу
21
EMBLEM, TANK COVER RH MODEL K1 FOR Y9N art. 68111-09FB1-YR3
По запросу
21
EMBLEM, TANK COVER RH MODEL K1 FOR Y9P art. 68111-09FB1-YR4
По запросу
22
EMBLEM, TANK COVER LH MODEL K1 FOR Y9N art. 68121-09FB1-YR3
По запросу
22
EMBLEM, TANK COVER LH MODEL K1 FOR Y9P art. 68121-09FB1-YR4
По запросу
23
EMBLEM, TANK COVER MODEL K2 art. 68111-09F30-YW2
По запросу
