модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

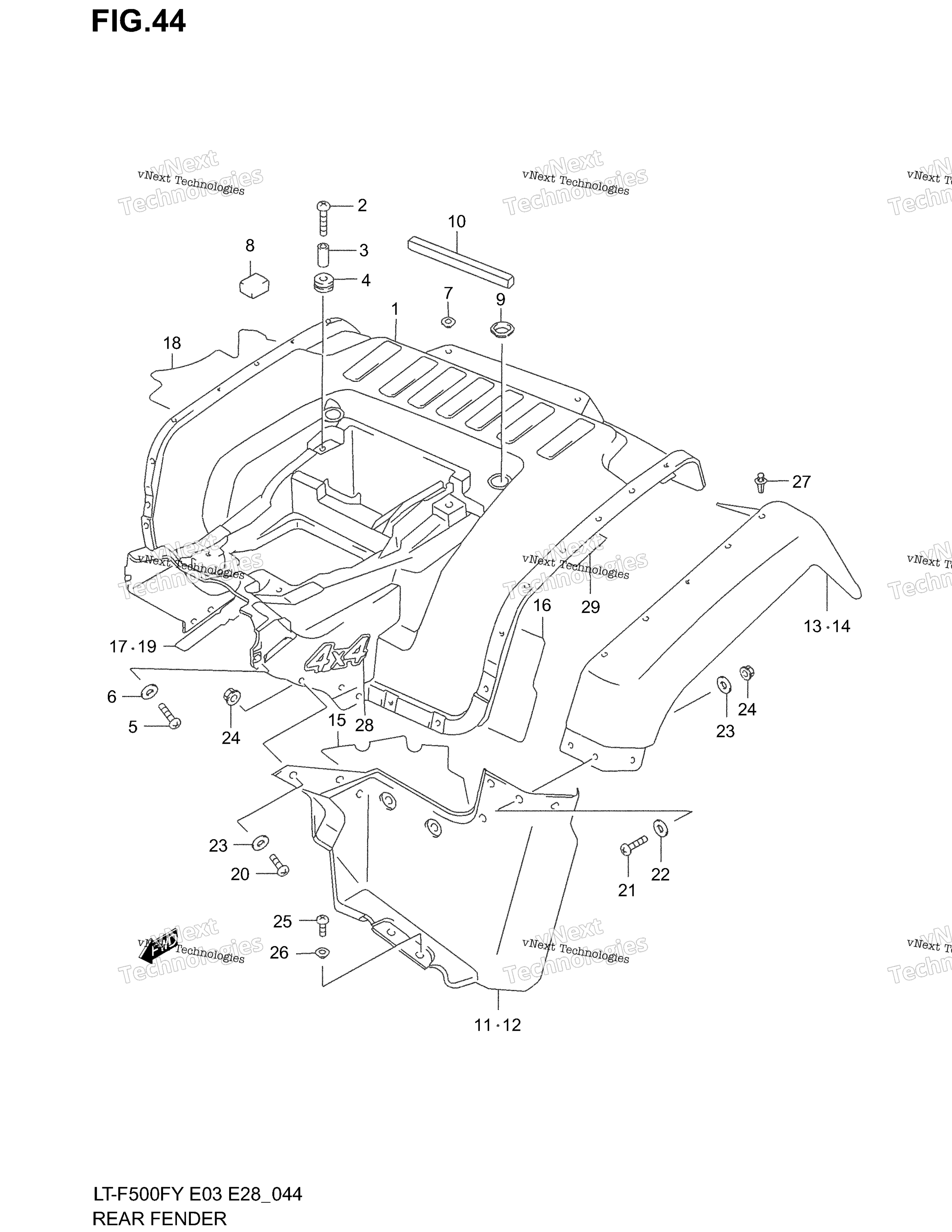

Схема заднего крыла (Model W) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, REAR (ORANGE) art. 63111-09F02-Y6K
По запросу
1
FENDER, REAR (GRAY) art. 63111-09F02-Y6H
По запросу
2
BOLT, CENTER art. 09118-06109-000
По запросу
3
SPACER art. 09180-06120-000
По запросу
4
CUSHION art. 09320-11008-000
По запросу
5
BOLT, SIDE art. 01570-0620A-000
По запросу
6
WASHER art. 09169-06021-000
По запросу
7
WASHER, REAR art. 09169-08034-000
По запросу
8
CUSHION art. 63149-19B00-000
По запросу
9
GROMMET art. 09308-25005-000
По запросу
10
CUSHION art. 47161-29B00-000
По запросу
11
MUDGUARD, FRONT RH (GRAY) FOR Y6K art. 63331-09F00-Y6J
По запросу
11
MUDGUARD, FRONT RH (GRAY) FOR Y6H art. 63331-09F00-Y0J
По запросу
12
MUDGUARD, FRONT LH (GRAY) FOR Y6K art. 63341-09F00-Y6J
По запросу
12
MUDGUARD, FRONT LH (GRAY) FOR Y6H art. 63341-09F00-Y0J
По запросу
13
MUDGUARD, REAR RH (GRAY) FOR Y6K art. 63351-09F00-Y6J
По запросу
13
MUDGUARD, REAR RH (GRAY) FOR Y6H art. 63351-09F00-Y0J
По запросу
14
MUDGUARD, REAR LH (GRAY) FOR Y6H art. 63361-09F00-Y0J
По запросу
14
MUDGUARD, REAR LH (GRAY) FOR Y6K art. 63361-09F10-Y0J
По запросу
15
SHIELD, MUDGUARD FRONT LH art. 63362-09F10-000
По запросу
16
SHIELD, REAR FENDER art. 63263-09F10-000
По запросу
17
SHIELD, REAR FENDER NO.2 art. 63264-09F10-000
По запросу
18
SHIELD, REAR FENDER NO.3 art. 63265-09F10-000
По запросу
19
SHIELD, REAR FENDER NO.4 art. 63266-09F10-000
По запросу
20
SCREW art. 09136-05038-000
По запросу
21
SCREW, FRONT & REAR art. 09139-05037-000
По запросу
22
WASHER, FRONT & REAR art. 09160-08123-000
По запросу
23
WASHER art. 09160-05046-000
По запросу
24
NUT art. 09159-05043-000
По запросу
25
SCREW, FRONT & LOWER art. 09125-06092-000
По запросу
26
WASHER, FRONT & LOWER art. 09169-06057-000
По запросу
27
CLIP art. 09409-07333-000
По запросу
28
EMBLEM FOR Y6H art. 68171-09F00-K5D
По запросу
28
EMBLEM FOR Y6K art. 68171-09F00-K5E
По запросу
29
SHIELD, REAR FENDER NO.5 art. 63267-09F10-000
По запросу
