модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

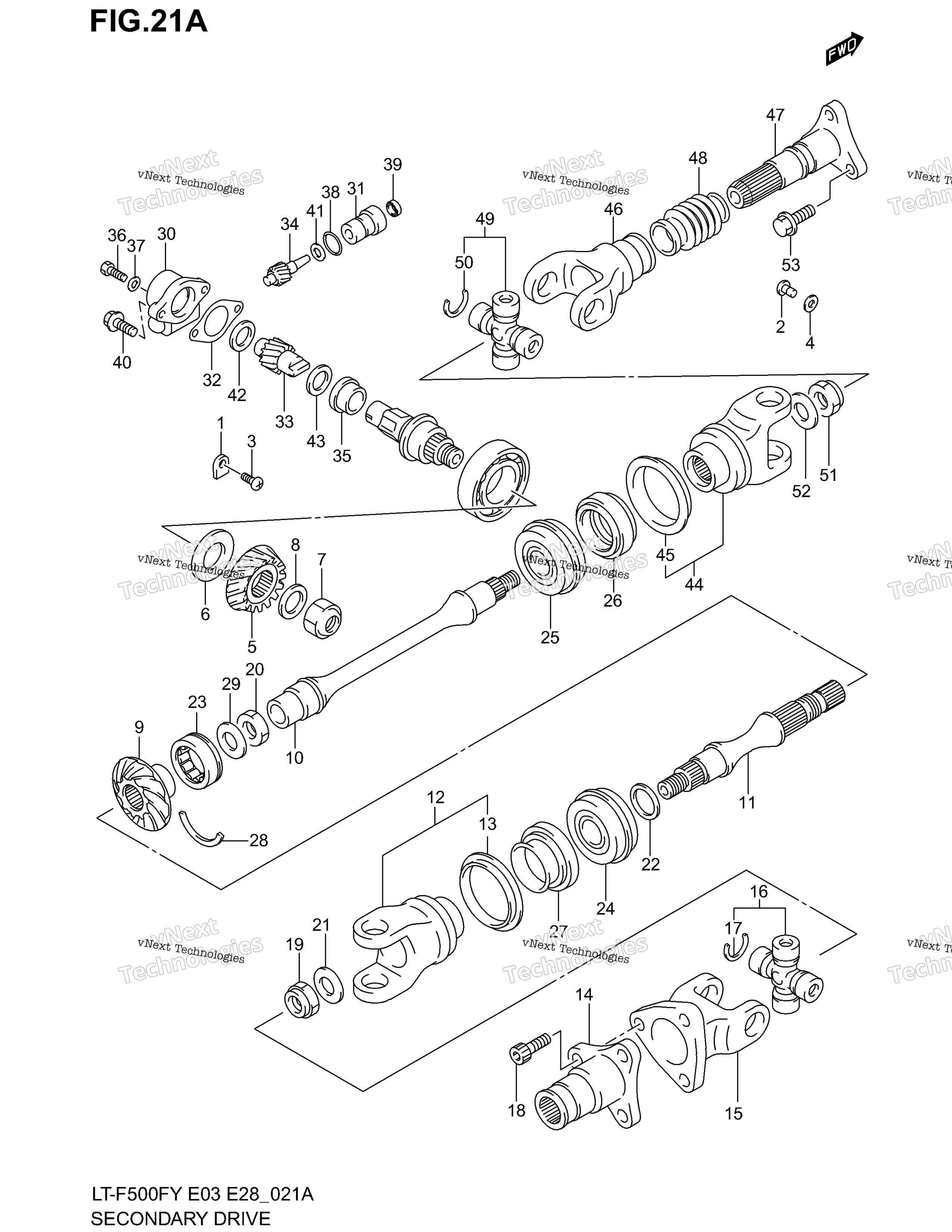

Схема secondary привод (Model K1 / K2) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
2
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
3
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
4
RETAINER, CNTR SHAFT BRG art. 08211-06165-000
По запросу
5
GEAR, SEC DRIVE BEVEL NT:15 art. 24911-44D11-000
По запросу
6
SHIM SET, SEC DRIVE BEVEL GR T:0.25/0.30/0.35/0.90/1.00/ 1.05/1.10/1.15 art. 24935-03811-000
По запросу
7
Гайка Suzuki 09140-20012 art. 09140-20012-000
от 368 ₽
8
WASHER, SEC DRIVE BEVEL GR 20.1X32X2 art. 09164-20007-000
По запросу
9
GEAR, SEC DRIVEN BEVEL art. 24921-44D10-000
По запросу
10
SHAFT, SEC DRIVEN,FR art. 24960-44D60-000
По запросу
11
SHAFT, SEC DRIVEN OUTPUT RR art. 24971-44D60-000
По запросу
12
YOKE, RR DRIVE OUTPUT Includes Item(s) 13 art. 27130-03G00-000
По запросу
13
PLATE, OUTPUT art. 27592-38F00-000
По запросу
14
SHAFT, PROPELLER REAR art. 27150-38F00-000
По запросу
15
SHAFT, PROP SHAFT JOINT REAR art. 27161-38F11-000
По запросу
16
Крестовина карданного вала Suzuki ( без масленки и стопоров ) art. 27200-19811-000
По запросу
17
CIRCLIP art. 09380-20016-000
По запросу
18
BOLT, PROP SHAFT REAR art. 07130-1020B-000
По запросу
19
NUT, REAR OUTPUT JOINT art. 09159-16003-000
По запросу
20
Гайка art. 09159-22005-000
от 2 048 ₽
21
WASHER, REAR OUTPUT FRANGE 16X30X3 art. 09160-16026-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.90 art. 09181-25057-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.95 art. 09181-25058-000
По запросу
22
Шайба Suzuki art. 09181-25167-000
от 420 ₽
22
SHIM, SEC DRIVEN 25X34X1.05 art. 09181-25060-000
По запросу
22
SHIM, SEC DRIVEN 25X34X1.10 art. 09181-25061-000
По запросу
22
SHIM, SEC DRIVEN 25X34X1.15 art. 09181-25062-000
По запросу
22
SHIM, SEC DRIVEN 25X34X1.20 art. 09181-25063-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.85 art. 09181-25056-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.80 art. 09181-25055-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.75 art. 09181-25054-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.65 art. 09181-25052-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.6 art. 09181-25051-000
По запросу
22
SHIM, SEC DRIVEN 25X34X0.70 art. 09181-25160-000
По запросу
23
Подшипник КПП Suzuki 09263-30050 art. 09263-30050-000
от 5 870 ₽
24
Подшипник 25X52X20.6 Suzuki art. 09267-25014-000
По запросу
25
Подшипник 25X52X20.6 Suzuki art. 09267-25014-000
По запросу
26
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008 art. 09283-34008-000
от 2 961 ₽
OEM
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008
art. 09283-34008-000
2 961 ₽
Требуется 1 шт.
27
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008 art. 09283-34008-000
от 2 961 ₽
OEM
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008
art. 09283-34008-000
2 961 ₽
Требуется 1 шт.
28
RING, SEC DRIVEN BRG,M art. 09390-50002-000
По запросу
29
WASHER, SEC DRIVEN art. 08211-22365-000
По запросу
30
HOUSING, ODOMETER GEAR art. 26441-19B01-000
По запросу
31
SLEEVE art. 26442-19B00-000
По запросу
32
GASKET art. 26451-19B12-000
По запросу
33
GEAR, DRIVE art. 26461-44D00-000
По запросу
34
GEAR, DRIVEN art. 26471-44D00-000
По запросу
35
SPACER, DRIVEN GEAR art. 26481-19B00-000
По запросу
36
BOLT, GEAR art. 09135-06501-000
По запросу
37
WASHER, DRIVEN 6.2X11X1.2 art. 09168-06004-000
По запросу
38
O RING ID:16.6,DD:1.9 art. 09280-17004-000
По запросу
39
SEAL, DRIVEN GEAR art. 09289-05002-000
По запросу
40
BOLT, GEAR SLV art. 09103-06201-000
По запросу
41
WASHER, DRIVEN GR art. 08211-08151-000
По запросу
42
WASHER, DRIVE GR art. 08211-15201-000
По запросу
43
WASHER, DRIVE GR,RH art. 08211-17241-000
По запросу
44
YOKE, FR DRIVE OUTPUT Includes Item(s) 45 art. 27130-03G00-000
По запросу
45
PLATE, OUTPUT art. 27592-38F00-000
По запросу
46
YOKE, PROP SET JOINT MODEL K2 art. 27140-03G00-000
По запросу
47
SHAFT, PROPELLER art. 27151-09F70-000
По запросу
48
BOOT, PROP SHAFT art. 27153-62021-000
По запросу
49
Крестовина карданного вала Suzuki ( без масленки и стопоров ) art. 27200-19811-000
По запросу
50
CIRCLIP art. 09380-20016-000
По запросу
51
NUT, FR YOKE art. 09159-16003-000
По запросу
52
WASHER, FR DRIVE OUTPUT YOKE 16X30X3 art. 09160-16026-000
По запросу
53
BOLT, PROPELLER SHAFT MODEL K1 art. 01550-1020A-000
По запросу
53
BOLT, PROPELLER SHAFT MODEL K2 art. 09103-10310-000
По запросу
