модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

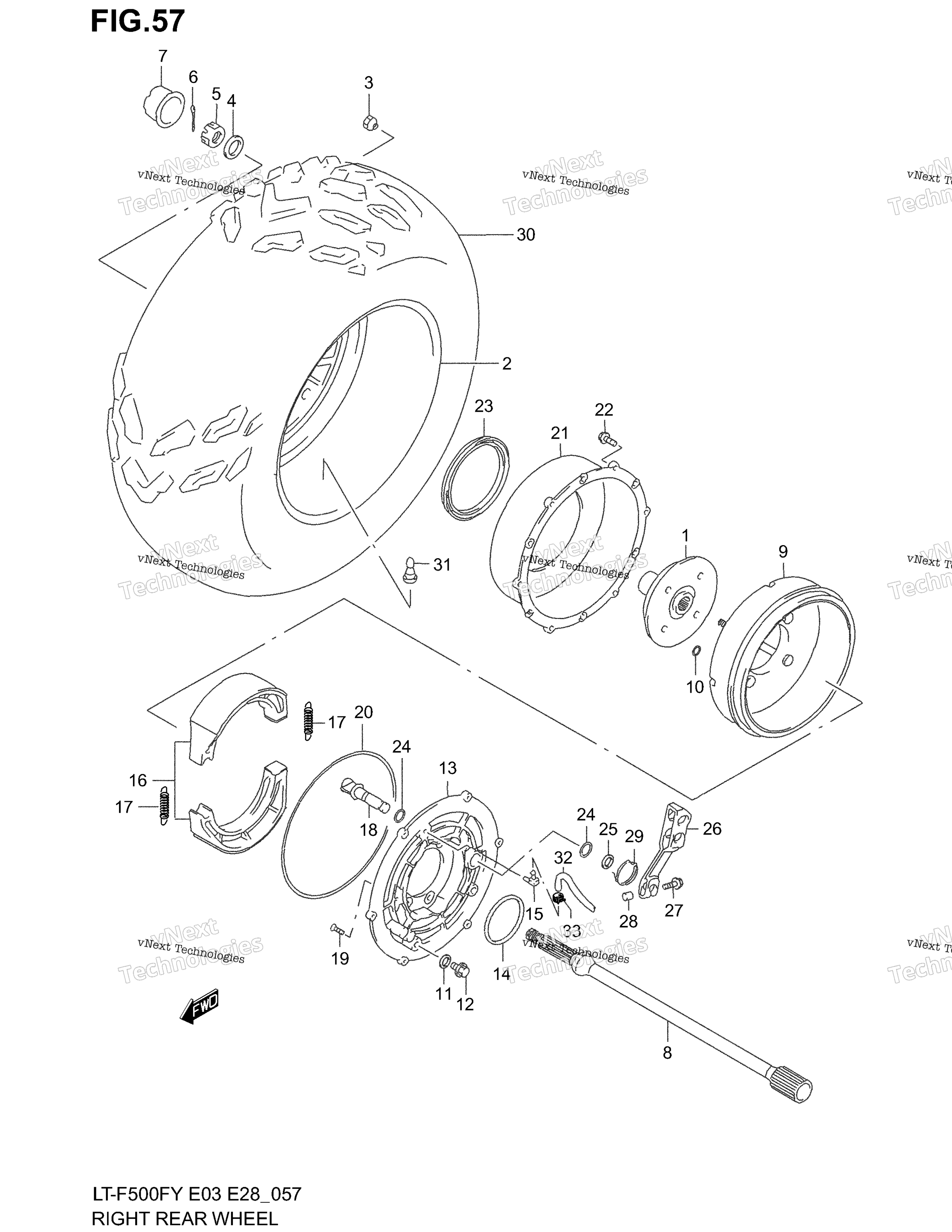

Схема заднего колеса (прав.) (Model W/X/Y) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, REAR WHEEL RH art. 64111-09F00-000
По запросу
2
RIM, REAR WHEEL (12X8.0AT) (GRAY) MODEL W FOR Y6H art. 65310-09F11-12Z
По запросу
3
NUT art. 09159-10012-000
По запросу
4
Шайба сцепления Suzuki 09164-18004 art. 09164-18004-000
По запросу
5
NUT, HUB art. 09141-18008-000
По запросу
6
COTTER PIN art. 04111-4040A-000
По запросу
7
Колпак колесного диска 54725-09F01 art. 54725-09F01-000
от 1 092 ₽
8
AXLE, REAR RH art. 64711-09F00-000
По запросу
9
DRUM, BRAKE art. 64120-39D10-000
По запросу
10
Уплотнительное кольцо Suzuki art. 09280-10016-000
По запросу
11
Шайба Suzuki art. 09161-10007-000
По запросу
12
PLUG, DRAIN art. 09247-10008-000
По запросу
13
PANEL, BRAKE ANCHOR art. 64210-09F00-000
По запросу
14
O RING, PANEL (ID:69.5,D:2.00) art. 09280-70010-000
По запросу
15
UNION, PANEL art. 16910-09401-000
По запросу
16
SHOE SET, BRAKE art. 64400-41810-000
По запросу
17
SPRING, SHOE art. 55420-30000-000
По запросу
18
CAM, REAR BRAKE art. 64440-09F00-000
По запросу
19
BOLT, PANEL (8X18) art. 09120-08015-000
По запросу
20
O RING, PANEL (ID:210,D:4.0) art. 64124-39D10-000
По запросу
21
COVER, REAR BRAKE art. 64123-39D00-000
По запросу
22
BOLT art. 01550-0616A-000
По запросу
23
DUST SEAL, DRUM COVER (108X130X13) art. 64124-39D01-000
По запросу
24
O RING, CAM (15.9X19.7X2) art. 64443-18A00-000
По запросу
25
WASHER art. 09160-16033-000
По запросу
26
LEVER, BRAKE CAM art. 64451-09F00-000
По запросу
27
BOLT art. 01550-0635A-000
По запросу
28
NUT art. 08316-1006B-000
По запросу
29
SPRING, CAM LEVER art. 64484-09F00-000
По запросу
30
TIRE, REAR (AT25X10-12) (DUNLOP) art. 65110-09F00-000
По запросу
31
VALVE ASSY, WHEEL RIM,TR412 MODEL W art. 43130-24A00-000
По запросу
32
HOSE, BREATHER (5X8.2X2000) L:2000->1170 art. 09352-50005-00B
По запросу
33
Хомут Suzuki art. 09401-08409-000
от 221 ₽
