модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

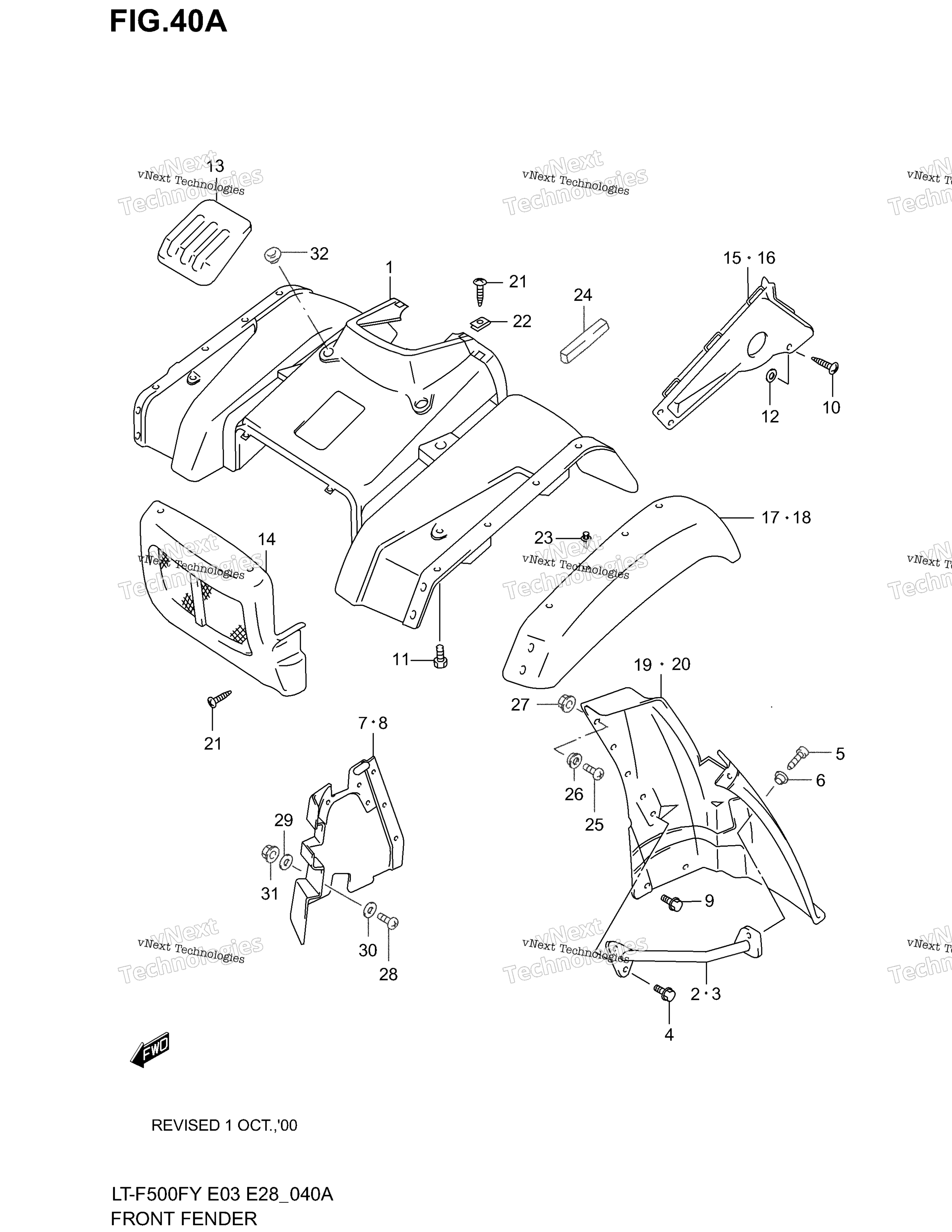

Схема переднего крыла (Model X/Y) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, FRONT (GREEN) MODEL Y art. 53111-09F02-Y9N
По запросу
1
FENDER, FRONT (RED) MODEL X art. 53111-09F02-Y9P
По запросу
2
BRACE, FENDER RH art. 53210-09F00-000
По запросу
3
BRACE, FENDER LH art. 53240-09F00-000
По запросу
4
BOLT, BRACE art. 02162-0620C-000
По запросу
5
SCREW art. 02142-1616B-000
По запросу
6
WASHER art. 09169-06064-000
По запросу
7
MUDFLAP, INNER RH art. 53411-09F01-000
По запросу
8
MUDFLAP, INNER LH art. 53421-09F01-000
По запросу
9
BOLT, LOWER art. 09111-06085-000
По запросу
10
SCREW, INNER art. 03241-1520B-000
По запросу
11
BOLT, OUTER MODEL Y art. 09113-06001-000
По запросу
11
Болт Suzuki art. 09111-06066-000
По запросу
12
WASHER, INNER art. 53275-09FAV-000
По запросу
13
LID (RED) art. 53341-09F00-Y9P
По запросу
13
LID (GREEN) art. 53341-09F00-Y9N
По запросу
14
FENDER, FRONT CENTER (GRAY) art. 53118-09F01-Y0J
По запросу
15
COVER, FRONT FENDER RH (GRAY) art. 53112-09F00-Y0J
По запросу
16
COVER, FRONT FENDER LH (GRAY) art. 53122-09F00-Y0J
По запросу
17
MUDGUARD, FRONT RH (GRAY) art. 53331-09F00-Y0J
По запросу
18
MUDGUARD, FRONT LH (GRAY) art. 53332-09F00-Y0J
По запросу
19
MUDFLAP, FENDER RH (GRAY) art. 53311-09F00-Y0J
По запросу
20
MUDFLAP, FENDER LH (GRAY) art. 53312-09F01-Y0J
По запросу
21
Винт Suzuki art. 03241-1516A-000
от 221 ₽
22
NUT art. 09148-05038-000
По запросу
23
CLIP art. 09409-07333-000
По запросу
24
CUSHION, SIDE art. 94475-21E00-000
По запросу
25
SCREW, MUDFLAP art. 09136-05038-000
По запросу
26
WASHER art. 09160-05046-000
По запросу
27
NUT art. 09159-05043-000
По запросу
28
SCREW, MUDFLAP INNER art. 09139-05037-000
По запросу
29
WASHER art. 09160-08123-000
По запросу
30
WASHER art. 09160-05046-000
По запросу
31
NUT art. 09159-05043-000
По запросу
32
CAP, FRONT FENDER art. 09250-24004-000
По запросу
