модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

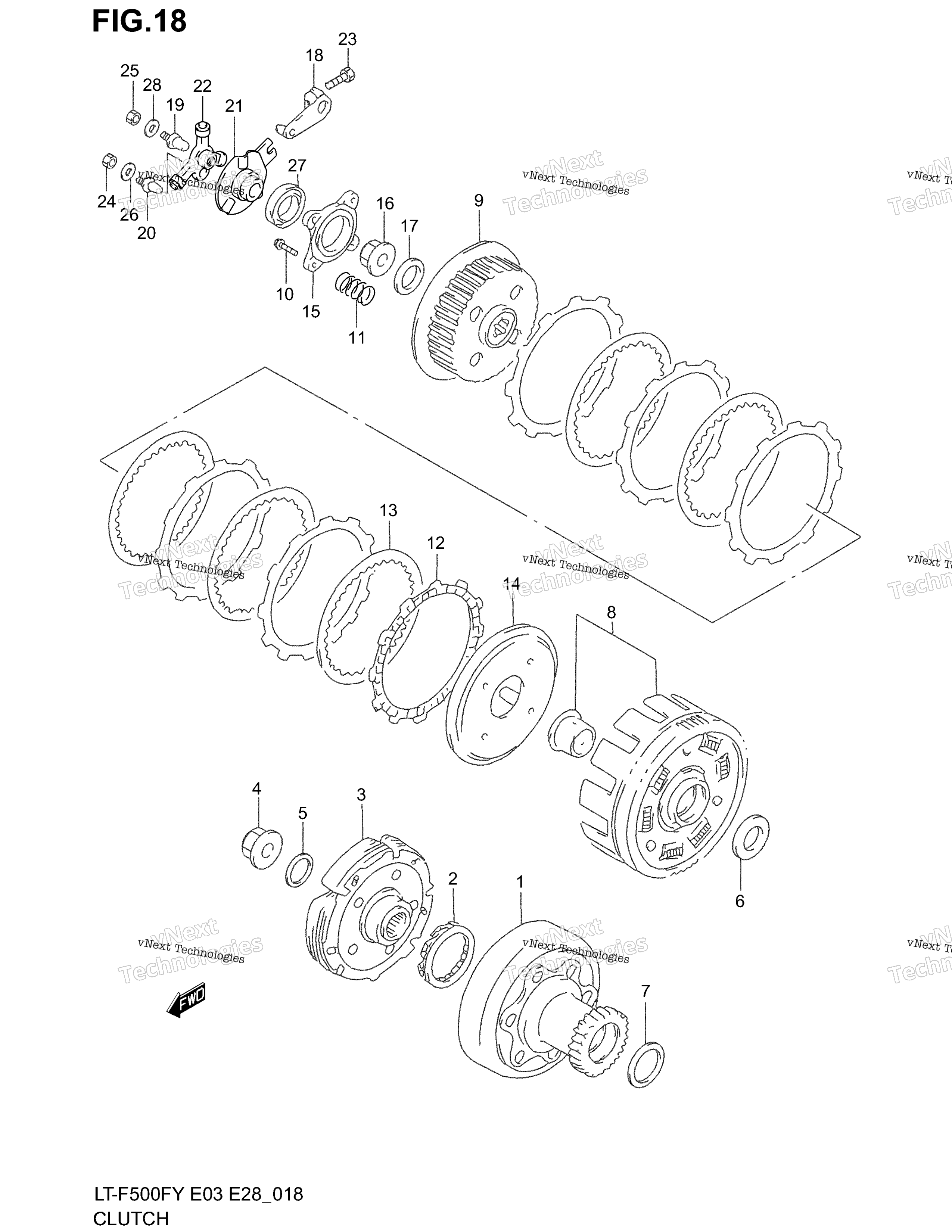

Схема сцепления для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING, STARTER CLUTCH art. 21120-44D50-000
По запросу
2
Обгонная муфта сцепления Suzuki21273-44D00 art. 21273-44D00-000
от 1 490 ₽
3
SHOE, STARTER CLUTCH MODEL W/X art. 21500-44D50-000
По запросу
3
SHOE, STARTER CLUTCH MODEL Y/K1/K2 art. 21500-03G50-000
По запросу
4
NUT, STARTER CLUTCH SHOE art. 21518-44D00-000
По запросу
5
WASHER, STARTER SHOE art. 09164-20007-000
По запросу
6
WASHER, PRIMARY DRIVEN art. 08211-22421-000
По запросу
7
WASHER, PRIMARY DRIVEN THR 33.5X41.8X2.0 art. 09160-33009-000
По запросу
8
GEAR ASSY, PRIMARY DRIVEN art. 21200-44830-000
По запросу
9
HUB, CLUTCH SLEEVE art. 21411-44D00-000
По запросу
10
BOLT, CLUTCH SPRING (6X25) art. 09103-06099-000
По запросу
11
SPRING, CLUTCH art. 21413-44D00-000
По запросу
12
PLATE, CLUTCH DRIVE art. 21441-44D00-000
По запросу
13
PLATE, CLUTCH DRIVEN art. 21451-44D00-000
По запросу
14
DISK, CLUTCH PRESSURE art. 21462-44D00-000
По запросу
15
PLATE, CLUTCH RELEASE art. 21465-44D00-000
По запросу
16
NUT, CLUTCH SLEEVE HUB art. 21414-44D00-000
По запросу
17
WASHER, CL SLEEVE HUB art. 09164-20007-000
По запросу
18
ARM, CLUTCH RELEASE art. 23220-44D00-000
По запросу
19
BOLT, CLUTCH RLSE NO.1 MODEL X/Y/K1/K2 art. 23223-44D11-000
По запросу
20
BOLT, CLUTCH RLSE NO.2 art. 23224-44D00-000
По запросу
21
GUIDE, CL RELEASE ROLLER art. 23230-44D10-000
По запросу
22
ROLLER ASSY, CLUTCH RELEASE MODEL K1/K2 art. 23250-44D01-000
По запросу
23
Болт Suzuki art. 01500-0620A-000
от 221 ₽
24
NUT, CLUTCH RELEASE NO.2 art. 09140-06023-000
По запросу
25
NUT, CLUTCH RELEASE NO.1 art. 09140-08017-000
По запросу
26
WASHER, CLUTCH RLSE NO.2 art. 09160-06052-000
По запросу
27
BEARING, CLUTCH RLSE art. 08113-69050-000
По запросу
28
WASHER, CLUTCH RLSE NO.1 8X20X1 art. 09160-08103-000
По запросу
