модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

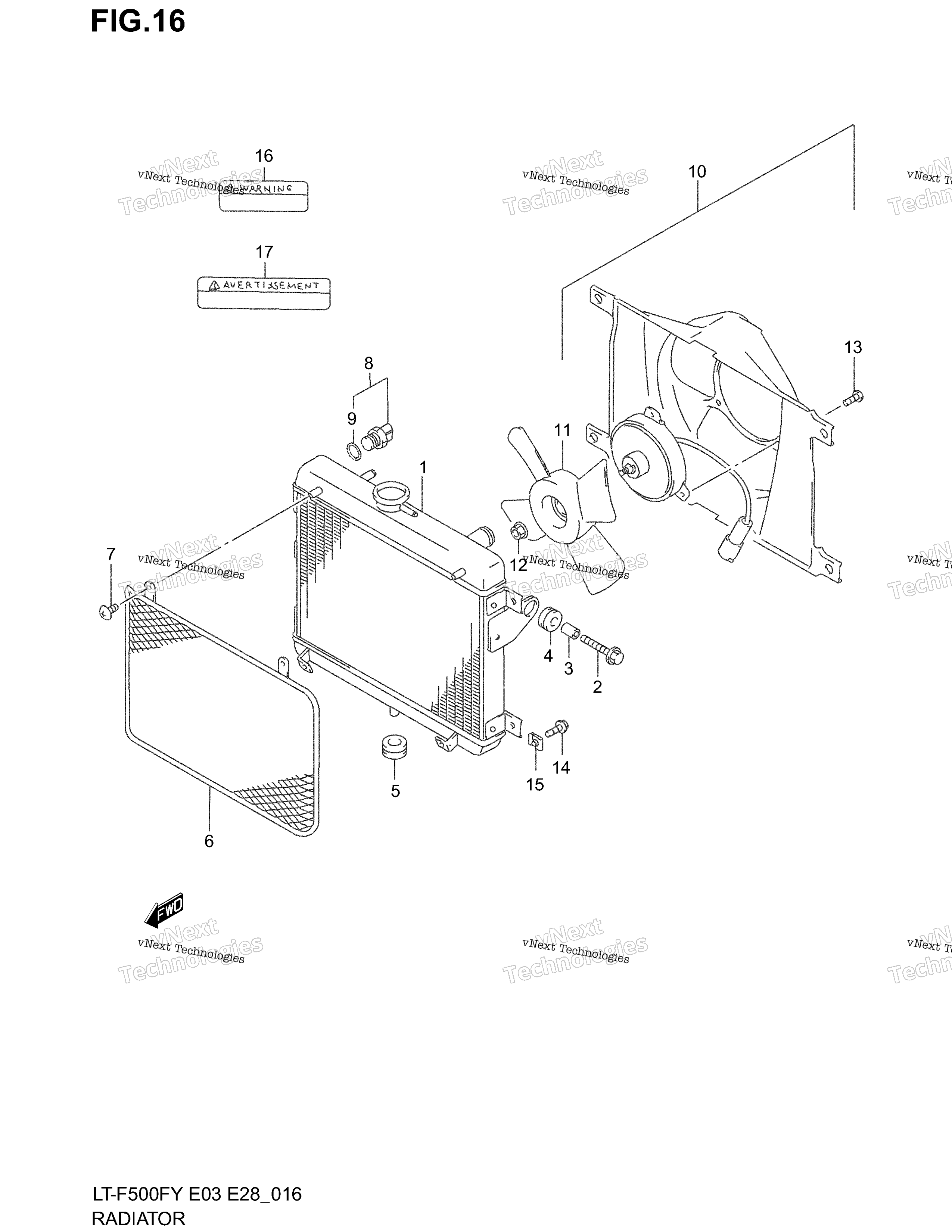

Схема радиатора (Model W/X/Y) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-09F00-000
По запросу
2
BOLT (6X20) MODEL W art. 09116-06115-000
По запросу
2
BOLT (6X25) MODEL X/Y art. 09116-06131-000
По запросу
3
SPACER art. 09180-06290-000
По запросу
4
CUSHION art. 09320-10042-000
По запросу
5
CUSHION, LOWER art. 09320-12092-000
По запросу
6
COVER, RADIATOR MODEL W/X art. 17760-09F01-000
По запросу
7
SCREW MODEL W/X art. 02142-0608A-000
По запросу
8
SWITCH, RADIATOR FAN Includes Item(s) 9 art. 17680-50F71-000
По запросу
9
Кольцо уплотнительное Suzuki art. 17689-50F00-000
от 420 ₽
10
FAN ASSY, RADIATOR Includes Item(s) 11 - 13 art. 17800-09F00-000
По запросу
11
FAN, RADIATOR art. 17820-09F00-000
По запросу
12
NUT art. 17821-09F00-000
По запросу
13
SCREW art. 02142-0512A-000
По запросу
14
Болт Suzuki art. 01550-0612A-000
По запросу
15
NUT MODEL X/Y art. 09148-06015-000
По запросу
16
LABEL, COOLING FAN art. 17991-02F02-000
По запросу
17
LABEL, COOLING FAN E28 art. 17991-02F10-000
По запросу
