модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

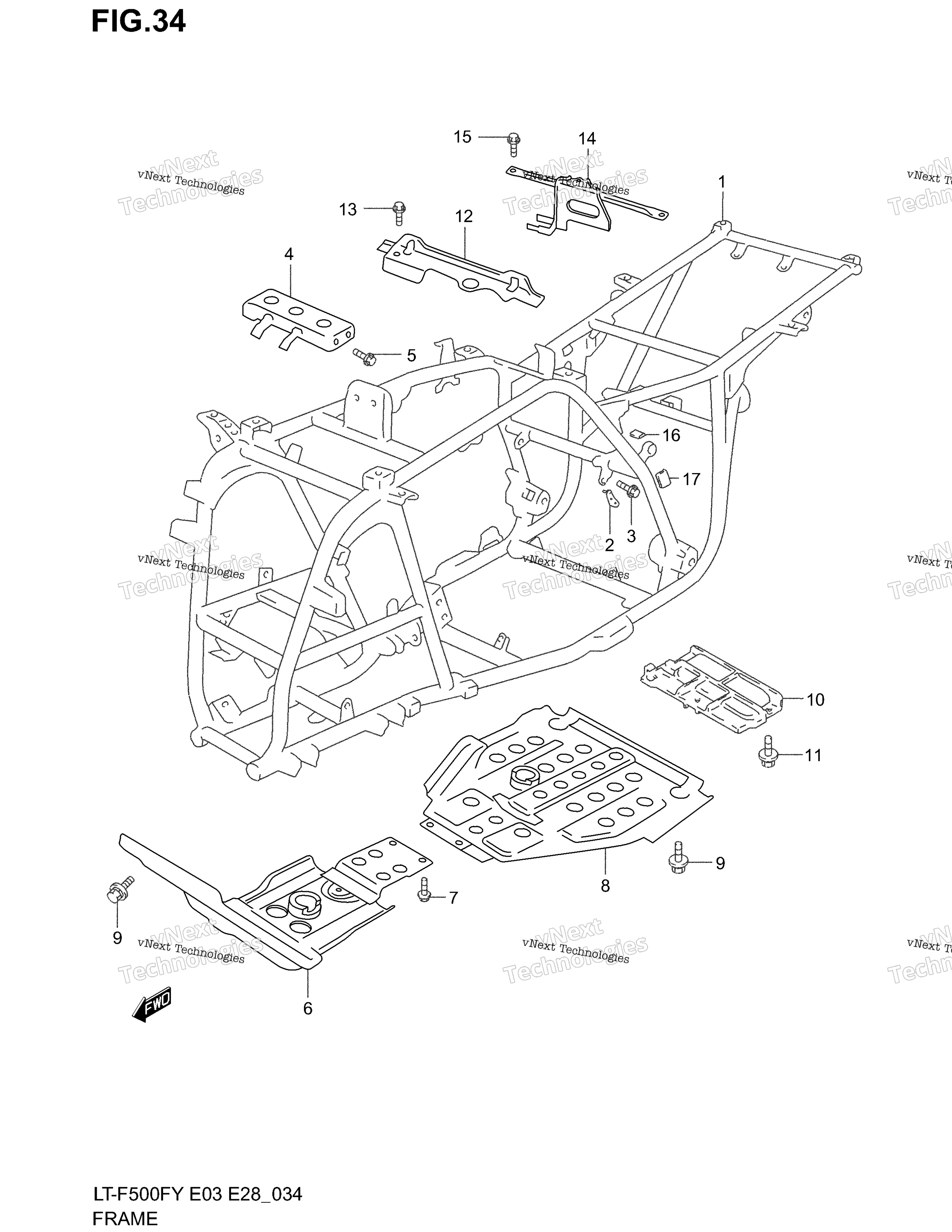

Схема рамы (Model W/X/Y) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) MODEL Y art. 41100-09F20-019
По запросу
1
FRAME (BLACK) MODEL W/X art. 41100-09FV0-019
По запросу
2
PLATE, ENGINE MOUNT LH art. 41980-09F00-000
По запросу
3
BOLT art. 09103-08570-000
По запросу
4
BRACKET, ENGINE MOUNT UPPER MODEL Y art. 41990-09F10-000
По запросу
4
BRACKET, ENGINE MOUNT UPPER MODEL W/X art. 41990-09F00-000
По запросу
5
BOLT art. 01550-0816A-000
По запросу
6
PROTECTOR, FRONT art. 42520-09F00-000
По запросу
7
BOLT, JOINT MODEL X/Y art. 01580-0616A-000
По запросу
7
Болт Suzuki art. 09116-06165-000
от 116 ₽
8
PROTECTOR, ENGINE art. 42510-09F10-000
По запросу
9
BOLT art. 01580-0616A-000
По запросу
10
COVER, ENGINE REAR art. 42531-09F00-000
По запросу
11
BOLT MODEL X/Y art. 09116-06151-000
По запросу
11
Болт Suzuki art. 09116-06165-000
от 116 ₽
12
PLATE, BATTERY art. 41560-09F00-000
По запросу
13
BOLT art. 01550-0816A-000
По запросу
14
HOLDER, ELECTRIC PARTS MODEL Y art. 47410-09F10-000
По запросу
15
BOLT art. 01550-0616A-000
По запросу
16
SHIELD, FRAME BRIDGE art. 41998-09F00-000
По запросу
17
SHIELD, BODY TUBE art. 41999-09F00-000
По запросу
