модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

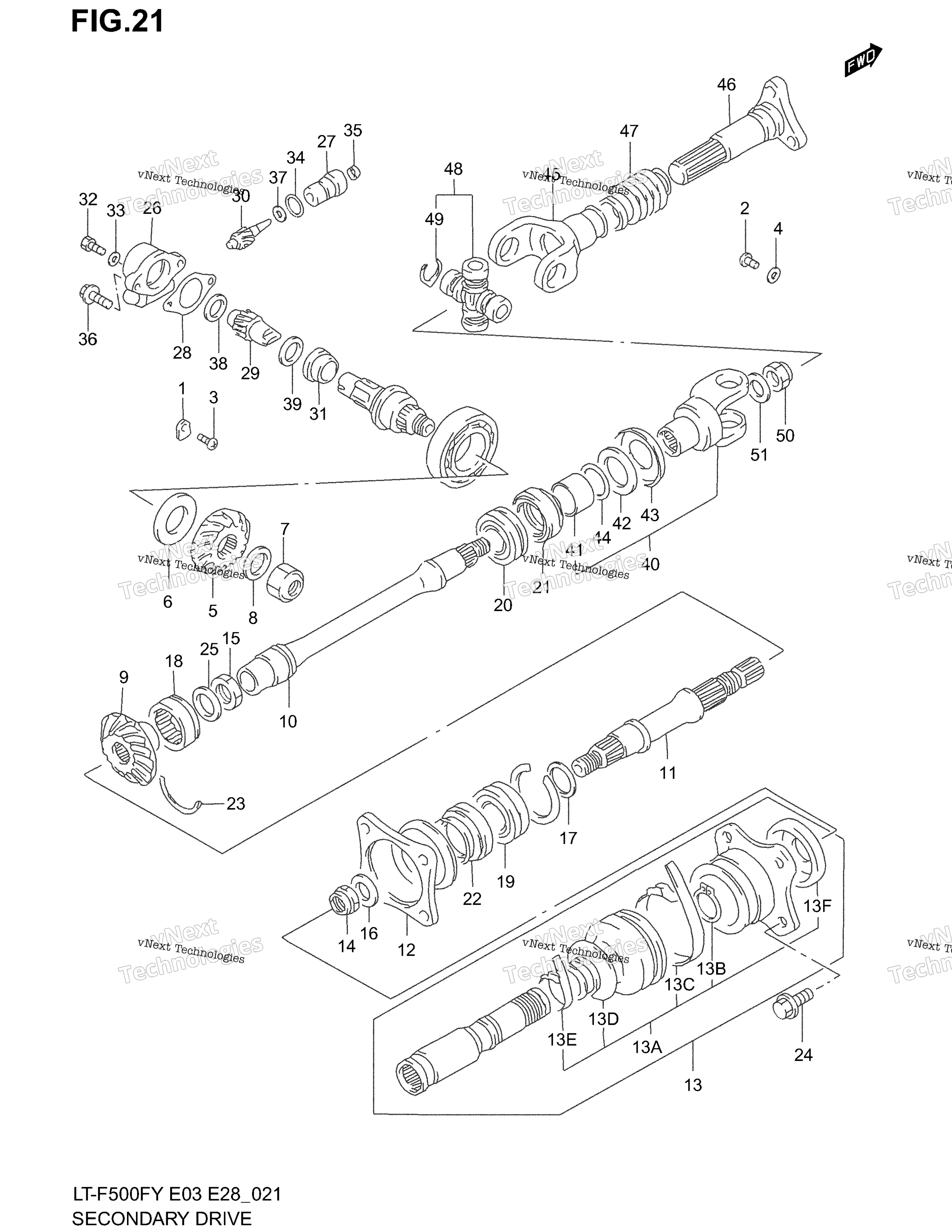

Схема secondary привод (Model W / X / Y) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
2
SCREW, SEC DRIVE SFT BRG RTNR MODEL W art. 02112-0612A-000
По запросу
2
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
3
SCREW, CNTR SHAFT BRG RTNR MODEL W art. 02112-0612A-000
По запросу
3
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
4
RETAINER, CNTR SHAFT BRG art. 08211-06165-000
По запросу
5
GEAR, SEC DRIVE BEVEL NT:15 art. 24911-44D11-000
По запросу
6
SHIM SET, SEC DRIVE BEVEL GR T:0.25/0.30/0.35/0.90/1.00/ 1.05/1.10/1.15 art. 24935-03811-000
По запросу
7
Гайка Suzuki 09140-20012 art. 09140-20012-000
от 368 ₽
8
WASHER, SEC DRIVE BEVEL GR 20.1X32X2 art. 09164-20007-000
По запросу
9
GEAR, SEC DRIVEN BEVEL art. 24921-44D10-000
По запросу
10
SHAFT, SEC DRIVEN,FR MODEL W art. 24960-44D60-000
По запросу
11
SHAFT, SEC DRIVEN OUTPUT RR art. 24971-44D60-000
По запросу
12
FLANGE, RR OUTPUT JOINT MODEL X/Y art. 27140-44D10-000
По запросу
13
JOINT ASSY, REAR OUTPUT Includes Item(s) 13A - 13F art. 27200-44D00-000
По запросу
13
SEAL PLATE art. 27215-44D00-000
По запросу
13
BAND art. 44124-60DB0-000
По запросу
13
BOOT art. 27213-44D00-000
По запросу
13
BAND art. 44121-60DB0-000
По запросу
13
RING, SNAP art. 27214-44D00-000
По запросу
13
BOOT SET, JOINT art. 27201-44D00-000
По запросу
14
NUT, REAR OUTPUT JOINT art. 09159-16003-000
По запросу
15
Гайка art. 09159-22005-000
от 2 048 ₽
16
WASHER, REAR OUTPUT FRANGE 16X30X3 art. 09160-16026-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.95 art. 09181-25058-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.85 art. 09181-25056-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.80 art. 09181-25055-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.75 art. 09181-25054-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.70 art. 09181-25160-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.65 art. 09181-25052-000
По запросу
17
SHIM, SEC DRIVEN 25X34X0.6 art. 09181-25051-000
По запросу
17
SHIM, SEC DRIVEN 25X34X1.20 art. 09181-25063-000
По запросу
17
SHIM, SEC DRIVEN 25X34X1.15 art. 09181-25062-000
По запросу
17
SHIM, SEC DRIVEN 25X34X1.10 art. 09181-25061-000
По запросу
17
SHIM, SEC DRIVEN 25X34X1.05 art. 09181-25060-000
По запросу
17
Шайба Suzuki art. 09181-25167-000
от 420 ₽
17
SHIM, SEC DRIVEN 25X34X0.90 art. 09181-25057-000
По запросу
18
Подшипник КПП Suzuki 09263-30050 art. 09263-30050-000
от 5 870 ₽
19
Подшипник 25X52X20.6 Suzuki art. 09267-25014-000
По запросу
20
Подшипник 25X52X20.6 Suzuki art. 09267-25014-000
По запросу
21
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008 art. 09283-34008-000
от 2 961 ₽
OEM
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008
art. 09283-34008-000
2 961 ₽
Требуется 1 шт.
22
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008 art. 09283-34008-000
от 2 961 ₽
OEM
Сальник мотора на передний кардан 34X52X9 Suzuki 09283-34008
art. 09283-34008-000
2 961 ₽
Требуется 1 шт.
23
RING, SEC DRIVEN BRG,M art. 09390-50002-000
По запросу
24
BOLT, RR OUTPUT JOINT MODEL X/Y art. 09106-08095-000
По запросу
24
BOLT, RR OUTPUT JOINT MODEL W art. 07130-0816A-000
По запросу
25
WASHER, SEC DRIVEN art. 08211-22365-000
По запросу
26
HOUSING, ODOMETER GEAR art. 26441-19B01-000
По запросу
27
SLEEVE art. 26442-19B00-000
По запросу
28
GASKET art. 26451-19B12-000
По запросу
29
GEAR, DRIVE art. 26461-44D00-000
По запросу
30
GEAR, DRIVEN art. 26471-44D00-000
По запросу
31
SPACER, DRIVEN GEAR art. 26481-19B00-000
По запросу
32
BOLT, GEAR art. 09135-06501-000
По запросу
33
WASHER, DRIVEN 6.2X11X1.2 art. 09168-06004-000
По запросу
34
O RING ID:16.6,DD:1.9 art. 09280-17004-000
По запросу
35
SEAL, DRIVEN GEAR art. 09289-05002-000
По запросу
36
BOLT, GEAR SLV art. 09103-06201-000
По запросу
37
WASHER, DRIVEN GR art. 08211-08151-000
По запросу
38
WASHER, DRIVE GR art. 08211-15201-000
По запросу
39
WASHER, DRIVE GR,RH art. 08211-17241-000
По запросу
40
YOKE, FR DRIVE OUTPUT Includes Item(s) 41 - 44 art. 27130-19B10-000
По запросу
41
COLLAR, YOKE art. 27591-19B01-000
По запросу
42
PLATE, YOKE COLLAR art. 27592-19B00-000
По запросу
43
PLATE, YOKE COLLAR art. 09165-30003-000
По запросу
44
O RING, YOKE COLLAR ID:28,DD:1.0 art. 09280-28007-000
По запросу
45
YOKE, PROP SFT JOINT art. 27140-19B00-000
По запросу
46
SHAFT, PROPELLER MODEL W art. 27150-44D00-000
По запросу
46
SHAFT, PROPELLER MODEL X/Y art. 27150-44D20-000
По запросу
47
BOOT, PROP SHAFT art. 27153-62021-000
По запросу
48
Крестовина art. 27200-73814-000
По запросу
49
CIRCLIP art. 09380-25005-000
По запросу
50
NUT, FR YOKE art. 09159-16003-000
По запросу
51
WASHER, FR DRIVE OUTPUT YOKE 16X30X3 art. 09160-16026-000
По запросу
