модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

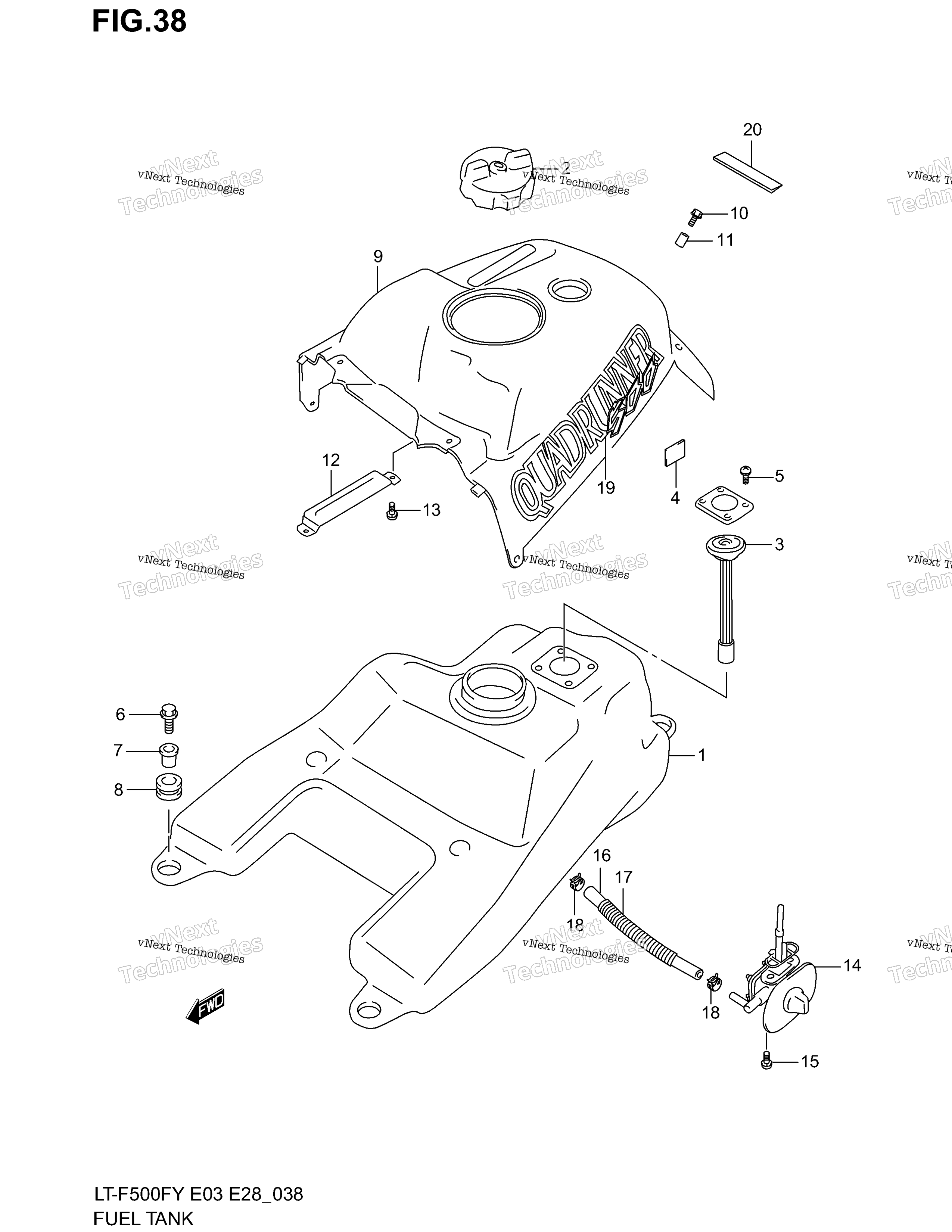

Схема топливного бака (Model W) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL art. 44100-09F00-000
По запросу
2
CAP, FUEL TANK art. 44200-20B00-000
По запросу
3
GAUGE, FUEL LEVEL art. 44580-09F01-000
По запросу
4
CUSHION art. 63191-25C00-000
По запросу
5
Винт Suzuki art. 02112-7616A-000
от 420 ₽
6
BOLT art. 01570-0835A-000
По запросу
7
Втулка Suzuki art. 09180-08174-000
По запросу
8
CUSHION art. 09320-12016-000
По запросу
9
COVER, FUEL TANK (ORANGE) art. 44271-09F00-Y6K
По запросу
9
COVER, FUEL TANK (GRAY) art. 44271-09F00-Y6H
По запросу
10
Болт Suzuki art. 01550-0620A-000
от 326 ₽
11
SPACER art. 09180-06267-000
По запросу
12
PLATE, LEVER art. 57950-09F00-000
По запросу
13
SCREW art. 03541-0412A-000
По запросу
14
COCK ASSY, FUEL art. 44300-09F02-000
По запросу
15
SCREW art. 02112-3616A-000
По запросу
16
HOSE, FUEL (L:600->150) art. 44421-12FR0-000
По запросу
17
SPRING art. 09440-13052-000
По запросу
18
CLIP art. 09401-11415-000
По запросу
19
EMBLEM, TANK COVER FOR Y6K art. 68111-09F00-K5C
По запросу
19
EMBLEM, TANK COVER FOR Y6H art. 68111-09F00-K5B
По запросу
20
CUSHION, NO.2 art. 47451-38A01-000
По запросу
