модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

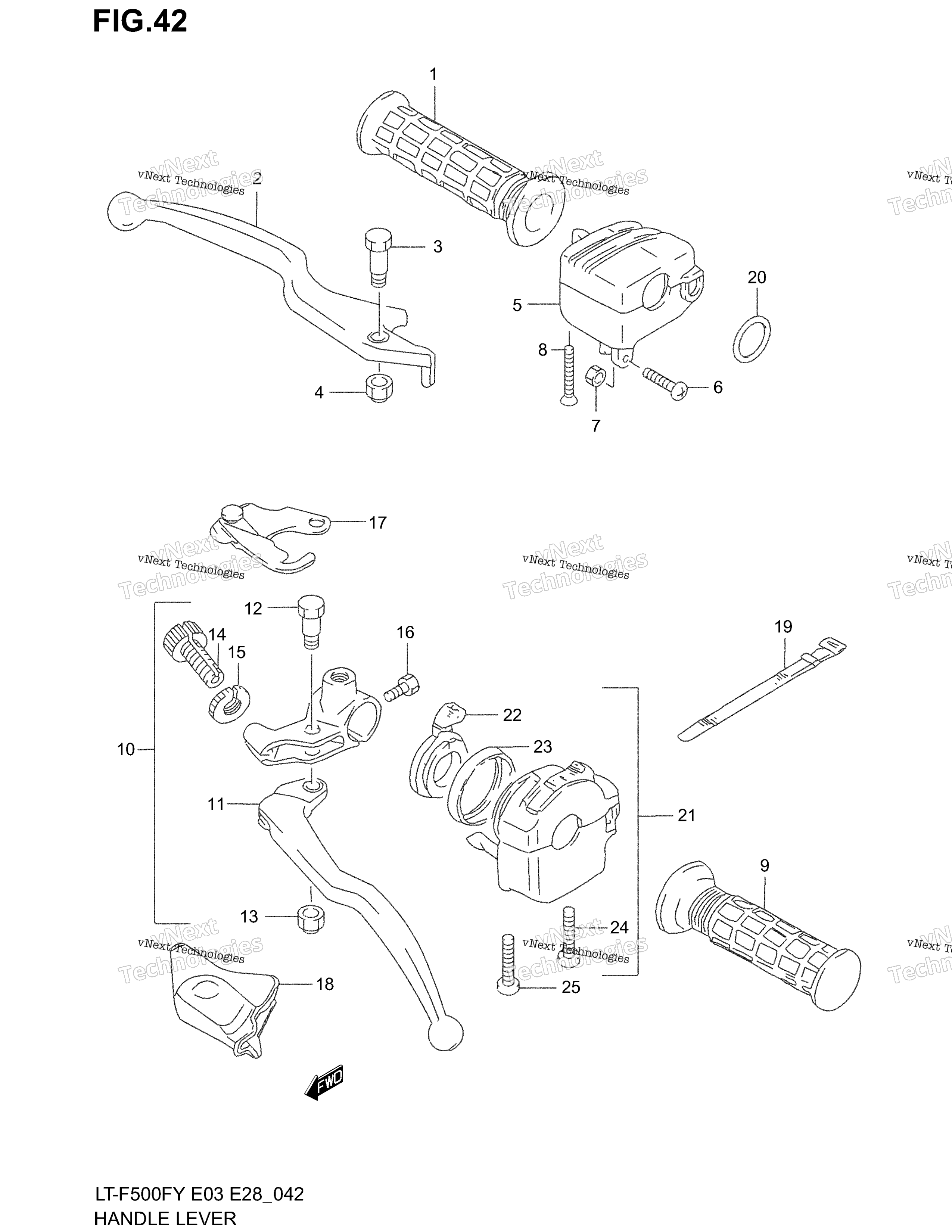

Схема рычага руля (Model W/X/Y/K1) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
GRIP (BLACK) art. 57211-19A04-291
По запросу
2
LEVER, BRAKE art. 57421-39D10-000
По запросу
3
BOLT art. 09111-06075-000
По запросу
4
NUT art. 57433-09F00-000
По запросу
5
CASE ASSY, THROTTLE MODEL Y/K1; Includes Item(s) 6 - 8 art. 57100-39DB0-000
По запросу
6
SCREW art. 09125-05066-000
По запросу
7
NUT art. 09140-05006-000
По запросу
8
SCREW, CASE art. 02132-05307-000
По запросу
9
GRIP (BLACK) art. 57211-19A04-291
По запросу
10
LEVER ASSY, REAR BRAKE Includes Item(s) 11 - 16 art. 57500-24502-000
По запросу
11
LEVER art. 57620-24501-000
По запросу
12
BOLT art. 57431-29502-000
По запросу
13
Гайка Suzuki art. 08319-2106B-000
По запросу
14
ADJUSTER, CABLE art. 57441-44400-000
По запросу
15
NUT art. 57442-11010-000
По запросу
16
Болт Suzuki art. 01500-0620A-000
от 221 ₽
17
STOPPER, BRAKE art. 57790-19B00-000
По запросу
18
COVER, BRAKE DUST art. 57541-29501-000
По запросу
19
CLAMP art. 09407-12402-000
По запросу
20
O RING art. 09280-24009-000
По запросу
21
SWITCH ASSY, LH MODEL W/X art. 37400-19B13-000
По запросу
21
SWITCH ASSY, LH MODEL Y/K1; Includes Item(s) 22 - 25 art. 37400-09F02-000
По запросу
22
LEVER, CHOKE art. 37571-19B01-000
По запросу
23
COVER, CHOKE art. 37576-19B01-000
По запросу
24
SCREW art. 02112-05407-000
По запросу
25
SCREW art. 02112-05457-000
По запросу
