модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

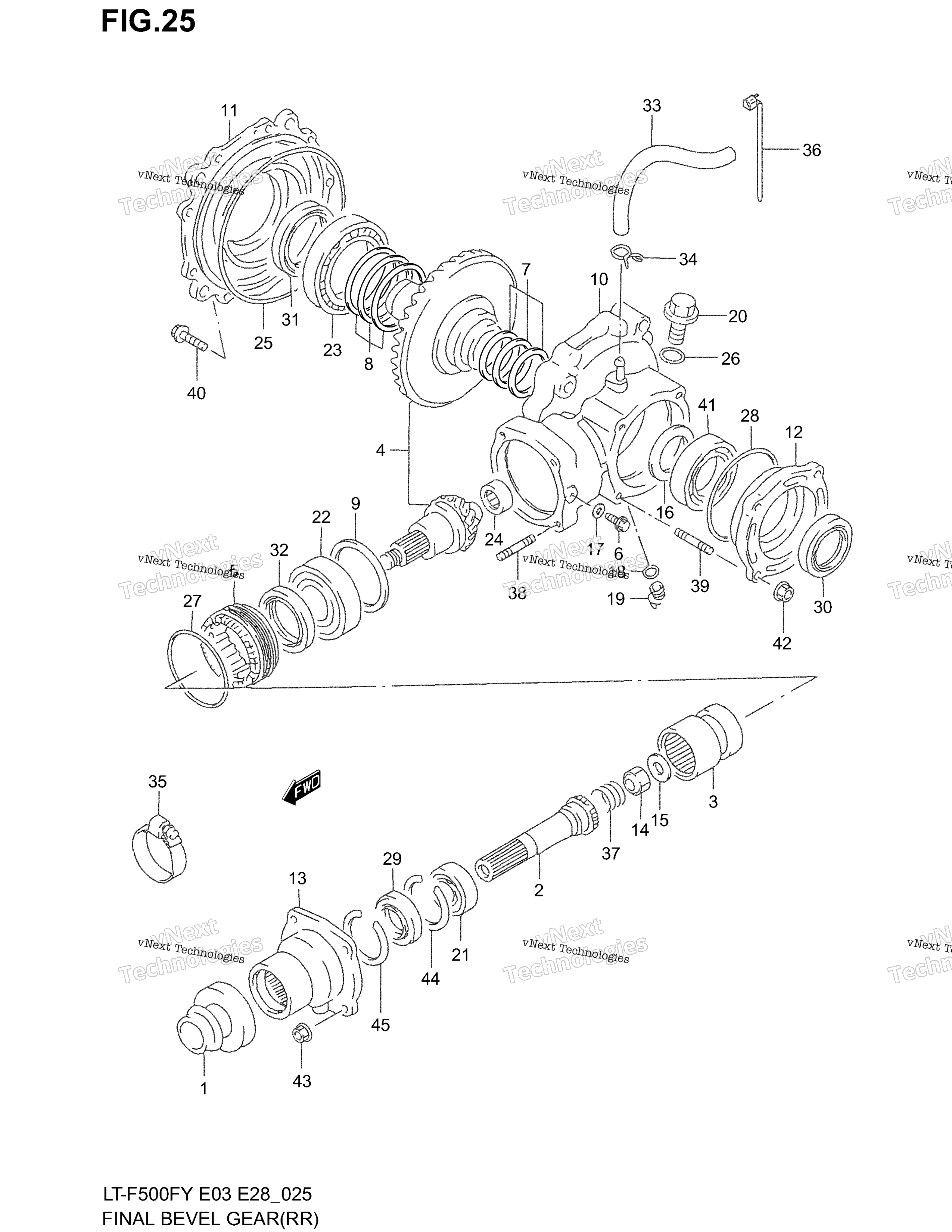

Схема final Bevel передача (Rear)(Model W / X) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
BOOT, RR FINAL DRIVE art. 27153-44D50-000
По запросу
2
SHAFT, REAR FINAL art. 27155-44D51-000
По запросу
3
COUPLING, REAR art. 27172-18B10-000
По запросу
4
GEAR SET, FINAL BEVEL MODEL W,NT:10/36 art. 27300-18840-000
По запросу
4
GEAR SET, FINAL BEVEL MODEL X,NT:10/36 art. 27300-18850-000
По запросу
5
STOPPER, REAR FINAL art. 27312-18B00-000
По запросу
6
PIN, BEARING STOPPER art. 27313-18A00-000
По запросу
7
SHIM SET, FINAL DRIVE GR T:0.30/0.35/0.40/0.50/0.60 art. 27326-18810-000
По запросу
8
SHIM SET, DRIVEN GEAR BRG T:0.35/0.40/0.50/0.60 art. 27327-34810-000
По запросу
9
SHIM SET, FINAL DRIVE GR T:0.30/0.35/0.40/0.50/0.60 art. 27445-18820-000
По запросу
10
CASE, REAR FINAL GR art. 27450-18B30-000
По запросу
11
CASE, REAR FINAL DRIVEN,RH art. 27461-44D30-000
По запросу
12
CASE, REAR FINAL DRIVEN,LH art. 27462-44D10-000
По запросу
13
HOUSING, RR FINAL DRIVE art. 27470-44D50-000
По запросу
14
NUT, REAR DRIVE PINION art. 09159-16003-000
По запросу
15
WASHER, SEC DRIVE NUT 16X29X4 art. 09160-16029-000
По запросу
16
WASHER, FINAL DRIVEN,LH 45X54X3 art. 09160-45004-000
По запросу
17
GASKET, BRG STOPPER PIN 5.8X13X12 art. 09168-06023-000
По запросу
18
GASKET, OIL DRAIN PLUG 13.8X18.8X0.4 art. 09168-14002-000
По запросу
19
PLUG, OIL DRAIN art. 09247-14002-000
По запросу
20
PLUG, GEAR OIL FILLER art. 09247-18001-000
По запросу
21
BEARING, REAR SFT 25X52X15 art. 09262-25121-000
По запросу
22
BEARING, FINAL DRIVE GR 40X80X18 art. 27446-44D00-000
По запросу
23
BEARING, FINAL DRIVEN,RH 70X110X13 art. 09262-70001-000
По запросу
24
Подшипник игольчатый Suzuki 09263-20062 art. 09263-20062-000
По запросу
25
O RING, BEARING CASE,RH ID:176.8,DD:3.6 art. 09280-00020-000
По запросу
26
O RING, GEAR OIL FILLER ID:17.8,DD:2.4 art. 09280-18004-000
По запросу
27
Кольцо уплотнительное редуктора 09280-80001 art. 09280-80001-000
от 368 ₽
28
O RING, BEARING CASE,LH ID:90.8,DD:2.4 art. 09280-90001-000
По запросу
29
SEAL, FINAL DRIVEN art. 27156-44D01-000
По запросу
30
OIL SEAL, FINAL DRIVEN,LH 42X62X7.0 art. 09283-42011-000
По запросу
31
OIL SEAL, FINAL DRIVEN,RH 48X88X7.0 art. 09283-48011-000
По запросу
32
OIL SEAL, FINAL DRIVE 49X68X7.0 art. 09283-49001-000
По запросу
33
HOSE, BREATHER L:2000->1140 art. 09352-70104-00B
По запросу
34
CLIP art. 09401-10403-000
По запросу
35
CLAMP, RR FINAL DR SHAFT art. 09402-38511-000
По запросу
36
CLAMP (L:165) MODEL W art. 09407-18402-000
По запросу
37
Пружина масляного фильтра 09440-32004 art. 09440-32004-000
от 221 ₽
38
STUD BOLT, RR HOUSING art. 01421-0820A-000
По запросу
39
STUD BOLT, BRG CASE,LH art. 01421-1030A-000
По запросу
40
Болт Suzuki art. 01550-0825A-000
от 326 ₽
41
BEARING, DRIVEN GR,LH art. 08113-60097-000
По запросу
42
Гайка Suzuki art. 08316-1010B-000
По запросу
43
NUT, RR FINAL HOUSING art. 08319-31087-000
По запросу
44
Стопорное кольцо Suzuki art. 08331-41529-000
По запросу
45
Стопорное кольцо Suzuki art. 08331-41529-000
По запросу
