модель 2002 года
- Модель Vinson 500
- Код модели LT-F500F

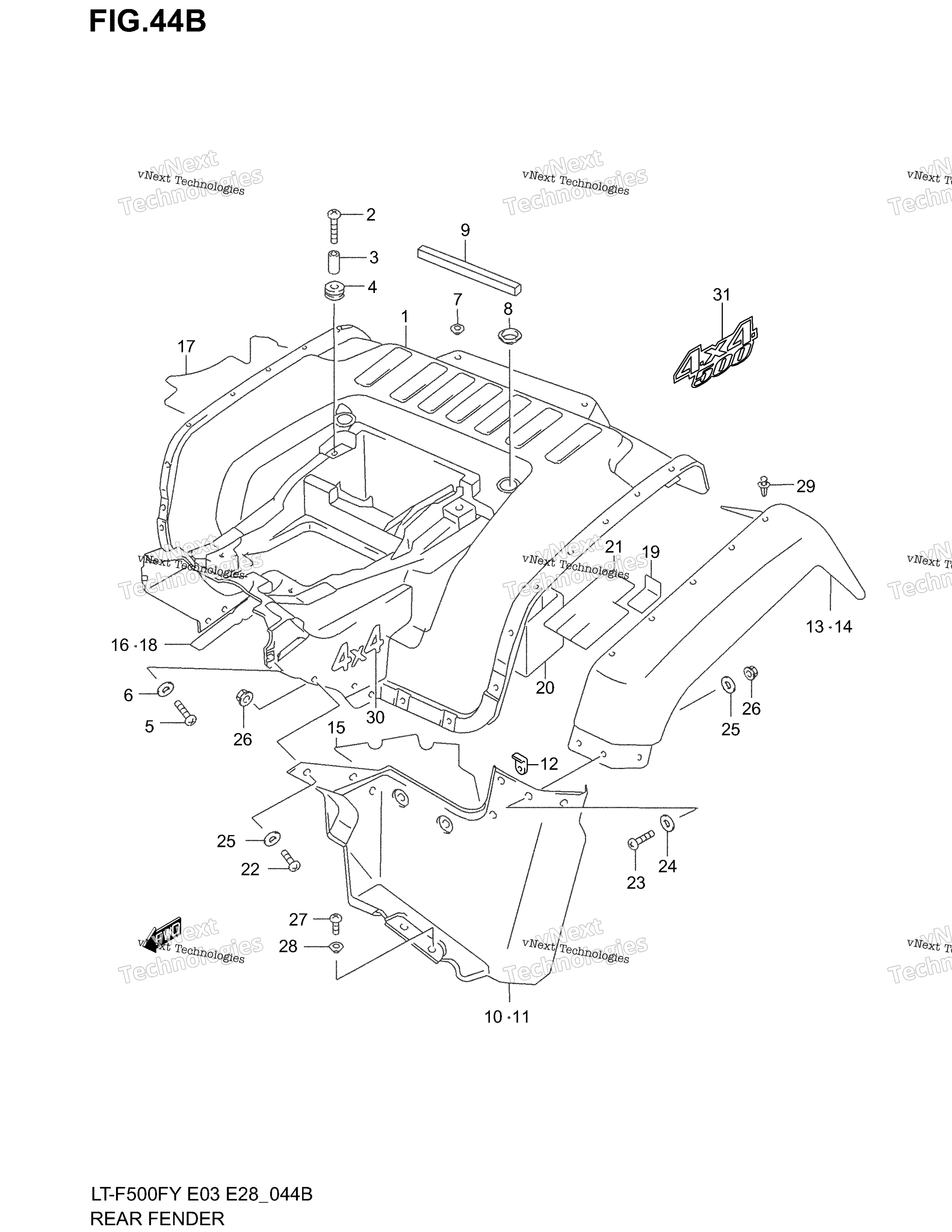

Схема заднего крыла (Model K1/K2) для LT-F500F
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, REAR (RED) MODEL K1 art. 63111-09F02-Y9P
По запросу
1
FENDER, REAR (GREEN) MODEL K2 art. 63111-09F02-YT8
По запросу
1
FENDER, REAR (RED) MODEL K2 art. 63111-09F02-YT9
По запросу
1
FENDER, REAR (GREEN) MODEL K1 art. 63111-09F02-Y9N
По запросу
2
BOLT, CENTER art. 09112-06009-000
По запросу
3
SPACER art. 09180-06120-000
По запросу
4
CUSHION art. 09320-11008-000
По запросу
5
BOLT, SIDE art. 01570-0620A-000
По запросу
6
WASHER art. 09169-06021-000
По запросу
7
WASHER, REAR art. 09169-08045-000
По запросу
8
GROMMET art. 09308-25005-000
По запросу
9
CUSHION art. 47161-29B00-000
По запросу
10
MUDGUARD, FRONT RH (GRAY) art. 63331-09F00-Y0J
По запросу
11
MUDGUARD, FRONT LH (GRAY) art. 63341-09F00-Y0J
По запросу
12
PLATE art. 63332-09F00-000
По запросу
13
MUDGUARD, REAR RH (GRAY) art. 63351-09F00-Y0J
По запросу
14
MUDGUARD, REAR LH (GRAY) art. 63361-09F00-Y0J
По запросу
15
SHIELD, MUDGUARD FRONT LH art. 63362-09F10-000
По запросу
16
SHIELD, REAR FENDER NO.2 art. 63264-09F10-000
По запросу
17
SHIELD, REAR FENDER NO.3 art. 63265-09F10-000
По запросу
18
SHIELD, REAR FENDER NO.4 art. 63266-09F10-000
По запросу
19
SHIELD, REAR FENDER NO.5 art. 63267-09F10-000
По запросу
20
SHIELD, REAR FENDER NO.6 art. 63268-09F00-000
По запросу
21
SHIELE, REAR FENDER NO.7 art. 63269-09F00-000
По запросу
22
SCREW art. 09136-05038-000
По запросу
23
SCREW, FRONT & REAR art. 09139-05037-000
По запросу
24
WASHER, FRONT & REAR art. 09160-08123-000
По запросу
25
WASHER art. 09160-05046-000
По запросу
26
NUT art. 09159-05043-000
По запросу
27
SCREW, FRONT & LOWER art. 09125-06092-000
По запросу
28
WASHER, FRONT & LOWER art. 09169-06057-000
По запросу
29
CLIP art. 09409-07333-000
По запросу
30
EMBLEM, REAR FENDER MODEL K1 art. 68171-09F30-J5F
По запросу
31
EMBLEM, REAR FENDER MODEL K2 art. 68171-09F40-DJ8
По запросу
