модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

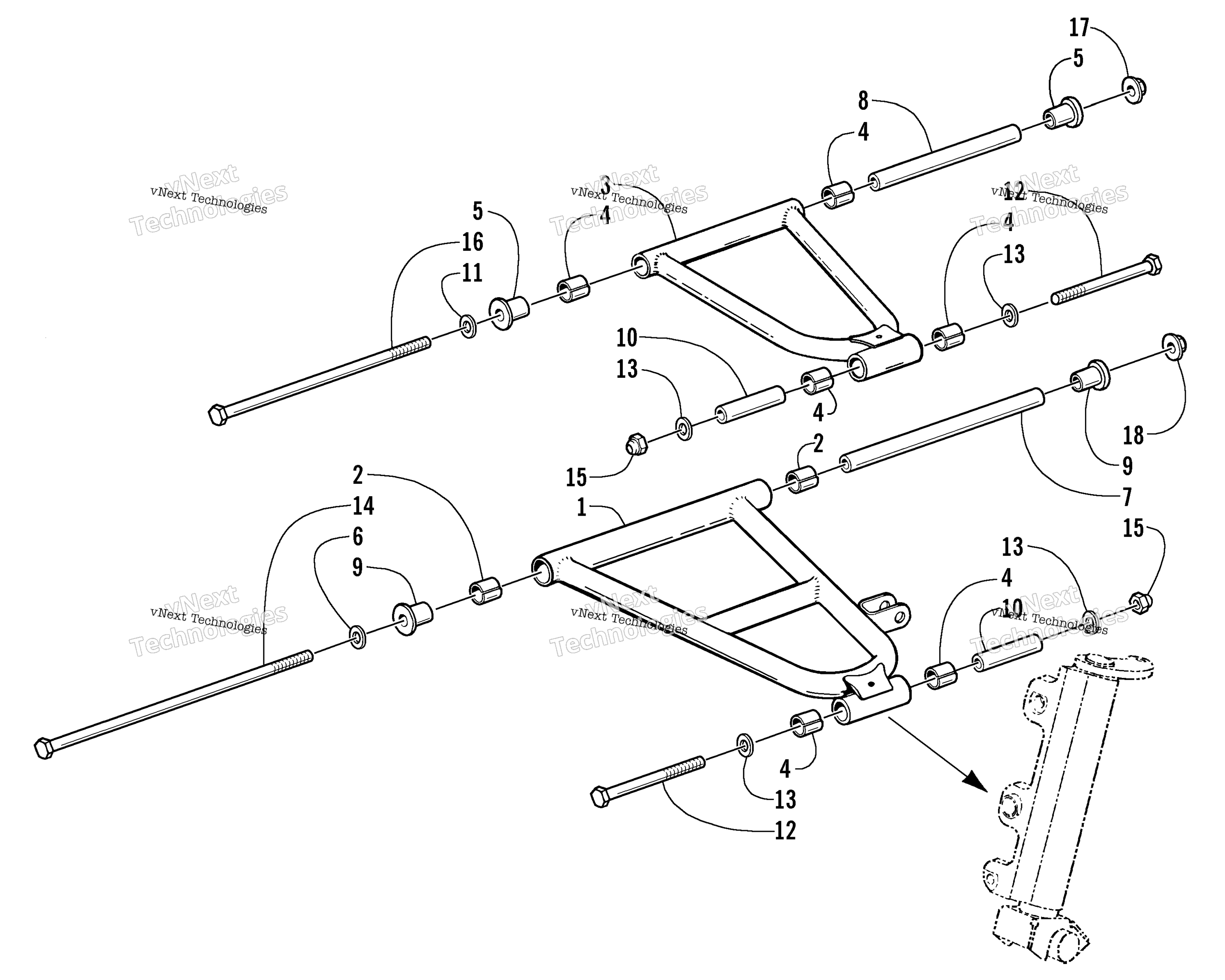

Схема узла рычага подвески для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Lower - Left Black (inc. 2 and 4) art. 0703-533
По запросу
1
Arm, Lower - Right Black (inc. 2 and 4) art. 0703-532
По запросу
2
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
3
Arm, Upper Black (inc. 4) art. 0703-535
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Axle, Powder Metal art. 1603-244
По запросу
6
Washer art. 0623-663
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
7
Tube, Axle art. 0603-693
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
8
Tube, Axle art. 0603-692
По запросу
9
Втулка art. 1603-397
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
10
Axle, Spindle art. 0603-830
По запросу
11
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
12
Screw, Cap art. 0623-657
По запросу
13
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
14
Screw, Cap HH 7/16-14X11.90 GD8 art. 0623-508
от 3 600 ₽
15
Гайка art. 8040-486
По запросу
16
Screw, Cap-HH 3/8-16X9.455 GD 8 art. 0623-509
По запросу
17
Гайка Arctic Cat art. 0623-661
от 221 ₽
18
Гайка Arctic Cat art. 0623-660
от 168 ₽
